QuALe scALA DeLLA LAtituDine si Deve usAre?
Si noterà che le scale della latitudine sono diverse da un lato
all’altro. Per ragioni di precisione, le due scale sono utilizzate a
diverse latitudini:
• QuandolapiastraWedgeècongurataperlatitudini
nell’intervallo 40°-90°, si dovrebbe usare la scala sulla piastra
della latitudine rivolta a est (marcata con una “L”).
• QuandolaWedgeècongurataperlatitudininell’intervallo
0°-50°, si dovrebbe usare la scala sulla piastra della latitudine
rivolta a ovest (marcata con una “R”).

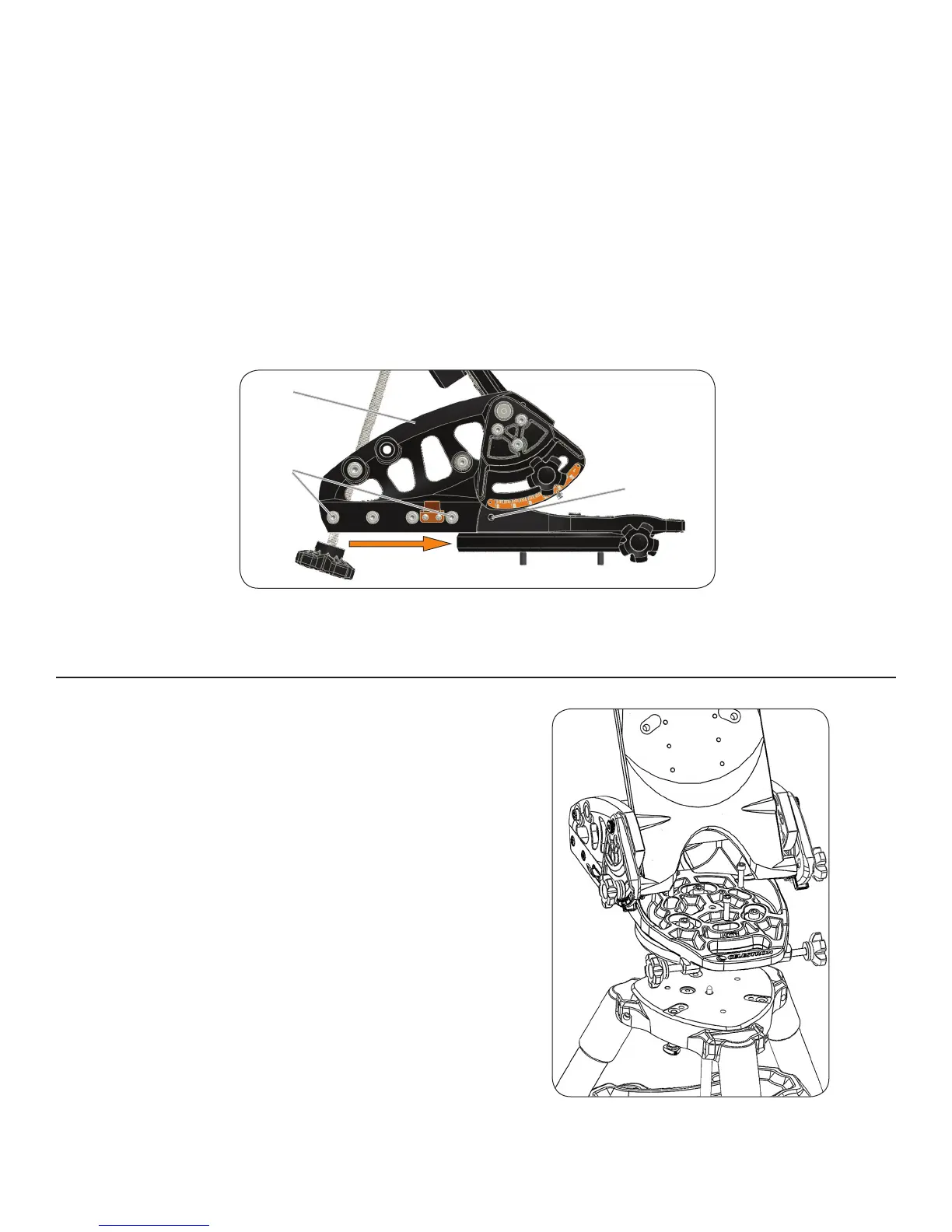

regoLAzione DeL centro Di grAvità suLLA PiAstrA
WeDge
Prima di montare il telescopio sulla Wedge si consiglia di
cambiarne il centro di gravità spingendo in avanti le sue piastre
laterali. Le piastre laterali possono essere spostate in avanti se si
fanno osservazioni da un’altitudine più alta (50° o maggiore). Così
facendo si sposterà il centro di gravità del telescopio più vicino
al centro del treppiedi per ottenere la massima stabilità. Per
regolare le piastre laterali:
1. Prima di eseguire eventuali regolazioni, accertarsi che il
telescopio non sia montato sulla piastra Wedge.
2. Togliere le otto viti (quattro su ciascun lato) che tengono le
piastre laterali attaccate alla piastra di base della Wedge.
3. Spostare in avanti l’intera piastra Wedge in modo che i fori
vengano ad allinearsi con i quattro fori frontali della piastra di
base. potrà rendersi necessario allentare i bulloni che tengono
la sbarra di supporto arancione tra le due piastre laterali.
4. Rimettere le viti nelle piastre laterali nella nuova posizione.
Il treppiedi HD (93493) è dotato di sei fori sulla base che
consentono di montare il telescopio con o senza la piastra
Wedge. Tre dei fori sono dotati di bulloni predisposti per il
montaggio del telescopio direttamente sul treppiedi. Gli altri tre
fori sono filettati e servono a montare la piastra Wedge.
La piastra Wedge può essere montata in due configurazioni
diverse: una con i bracci della forcella del telescopio estesi su una
delle gambe del treppiedi (per maggiore stabilità alle latitudini
più basse) e una con i bracci della forcella del telescopio estesi
tra due delle gambe del treppiedi (per maggiore stabilità alle
latitudini più alte).
Per montare la piastra Wedge sul treppiedi:
1. Individuare il perno di posizionamento sul centro del treppiedi.
2. Abbassare la Wedge sul treppiedi in modo che il foro sul
centro del fondo della piastra di base sia situato sopra il perno
di posizionamento del treppiedi. Ciò consentirà di centrare la
piastra Wedge sulla testa del treppiedi.
3. Ruotare la Wedge sino a quando i suoi tre fori scanalati non
sono allineati con i tre fori filettati sulla testa del treppiedi.
Ricordarsi che ci sono due configurazioni di allineamento come
indicato precedentemente.
4. Avvitare nei fori le tre brugole 5/16 18x1-1/4 di pollice con le
rondelle e serrare.
collegAmento dellA piAstrA Wedge Al treppiedi
Figura 4
2
Figura 3
Foro della
posizione
avanti
Piastra
laterale
Viti di
montaggio
della
piastra
laterale
