Schnellanleitung zum Aufbau für:
Model #21061 – AstroMaster 70AZ
Model #21063 – AstroMaster 90AZ
Model #21073 – AstroMaster 60AZ
Model #21074 – AstroMaster 70S-AZ
Fragen oder Probleme beim Aufbau?
KONTAKTPERSON:
Technische Unterstützung von Celestron:
310.803.5955
www.celestron.com

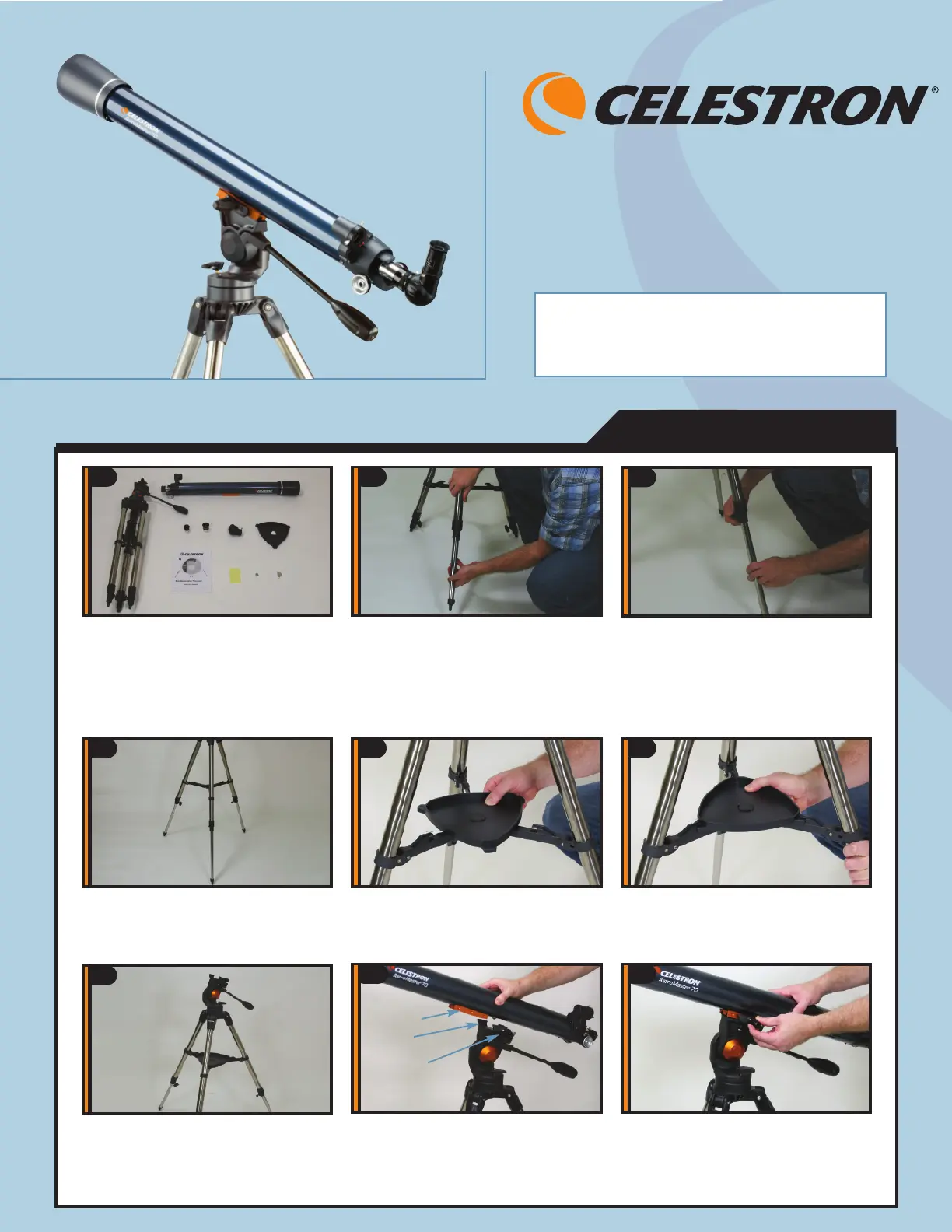

Schnellanleitung zum Aufbau
1
2
3
4
5 6
7
8 9
Schwalben-
schwanz
Montierung
Befestigungss-
chrauben
Die ausgezogenen Beine mit den drei
Feststellschrauben unten an jedem Bein sichern.
Zum Aufbau des Stativs die Beine nach außen
ziehen,b is sie vollständig ausgezogen sind. Alle
drei Stativbeine ca.1 5 - 30 cm nach unten
ausfahren.
AstroMaster 70AZ/90AZ umfasst:R ohr mit Optik,
mit angebautem StarPointer-Finderscope (Sucher),
vormontiertes Stativ mit mittlerer Beinstrebe und
angebauter Altazimut-Montierung,z wei Okulare,
Diagonale für aufrechtes Bild, Zubehörablage,
Objektivreinigungstuch,B atterie,
Bedienungsanleitung und The Sky™ Software-CD.
Alle drei Beine müssen gleich lang sein,u m eine
waagerechte Plattform für das Teleskop zu bilden.
Bei richtigem Zusammenbau sollte die
Zubehörablage wie im Bild oben eingesetzt sein.
Zur Befestigung der Zubehörablage die Kerben
ausrichten und eine Drehung im Uhrzeigersinn
vornehmen, bis die Ablagelaschen in die
Stativhalterungen einrasten.
So sollte das komplett zusammengebaute Stativ
mit Montierung aussehen.
Nun das Teleskoprohr in die Montierung schieben.
Die Befestigungsschrauben so weit herausfahren,
dass genug Spielraum für den Schwalbenschwanz
ist.
Den Schwalbenschwanz in der Montierung
zentrieren und die Befestigungsschraube anziehen.
Für zusätzliche Sicherheit die abgewinkelte
Verriegelungsschraube neben der
Befestigungsschraube anziehen.
