8 | ITALIANO
Assemblaggio
Disimballare tutti i contenuti e seguire la seguente procedura
per assemblare la montatura. In caso di acquisto singolo del
CGX, il treppiede include due contrappesi da 11 lb. Mentre,
se il CGX è stato acquistato con un grande tubo ottico,
saranno compresi più pesi per raggiungere l'equilibrio.
Nota: La chiave a brugola da 8 mm inclusa si trova sotto
a maniglia posteriore della montatura, come mostrato in
Figura 1.1.
Impostare il treppiede
1. Mettere il treppiede in posizione verticale e tirare le
gambe dello stesso verso l’esterno fino a quando non
raggiungeranno l’estensione massima.
2. Rimuovere dadi e rondelle di supporto del treppiede
dal colonna centrale fissati sulla parte superiore
(Figure 2.1 e 2.2).
3. Collocare il vano accessori sopra la colonna centrale in
modo che ciascuno dei tre bracci del vassoio sostenga
una gamba del treppiede.
4. Infilare il dado e la rondella di nuovo sulla colonna
filettata e serrare saldamente in posizione. Il vano
accessori non dovrebbe essere in grado di spostarsi
contro il treppiede (Figure 2.1 e 2.2).
5. Regolare l'altezza del treppiede allentando le manopole
di blocco sull'estremità di ogni gamba del treppiede. Poi
regolare l'altezza della gamba secondo le proprie esigenze
e stringere di nuovo le manopole di blocco, una gamba
alla volta. Si noti che i contrassegni di riferimento gamba
possono essere utilizzati per livellare facilmente
il treppiede.
Fissaggio della montatura al treppiede
1. Mettere la testa sul treppiede in modo che può inserirsi
correttamente nella superficie di accoppiamento.
2. Per una migliore stabilità, orientare la montatura in modo
che la barra di contrappeso è posizionata direttamente
sopra la gamba del treppiede, come mostrato nelle
Figure 1.1 e 1.2. Si noti che è possibile orientare la
montatura in modo che la barra di contrappeso sia tra
due delle gambe del treppiede che possono essere utili
a basse latitudini, permettendo ai contrappesi di essere
più distanti dal treppiede.
3. Usare la chiave a brugola da 8 mm in dotazione (Figura 3)
per avvitare le 3 viti di fissaggio sulla montatura.

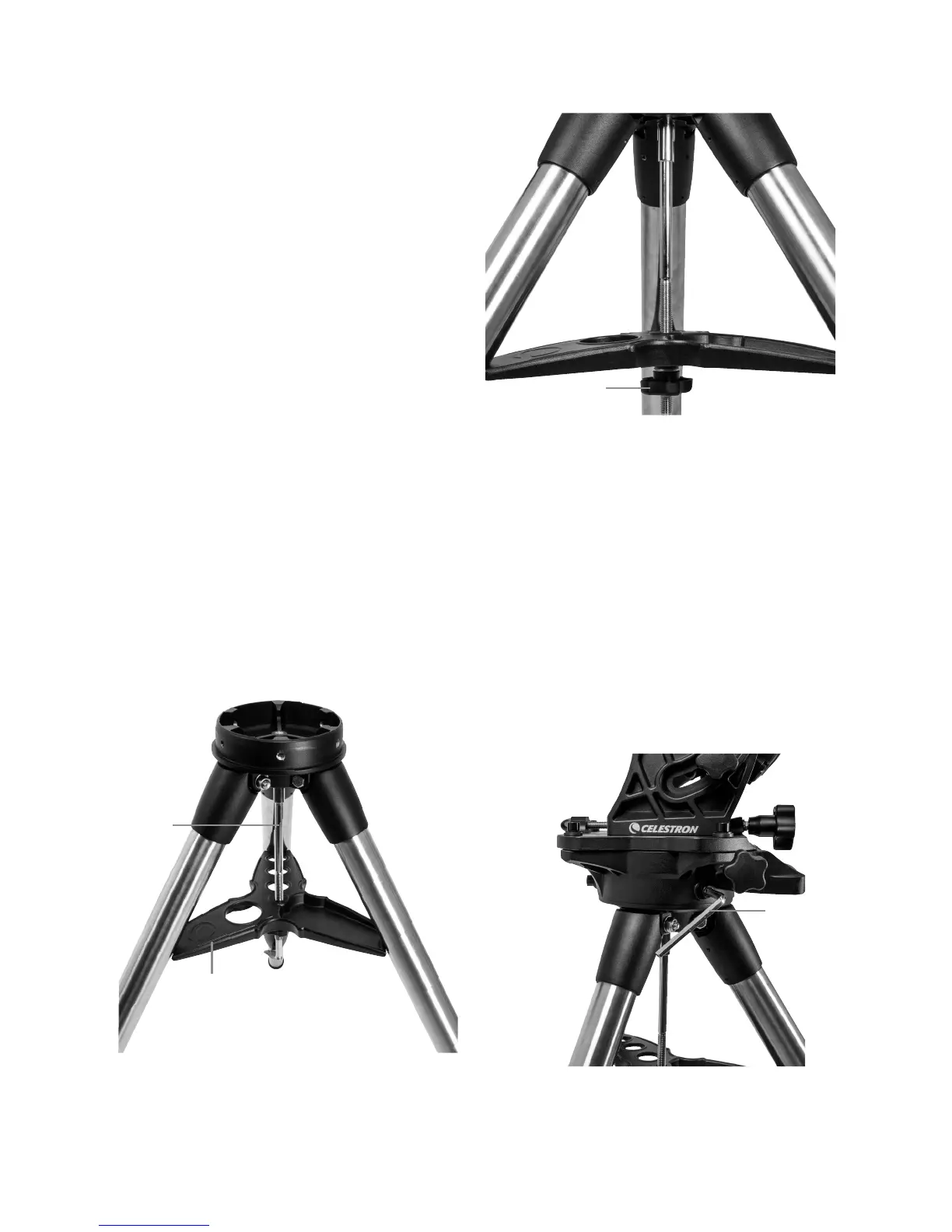

Figura 2.1 Configurazione del treppiede
Figura 2.2 Configurazione del treppiede
Figura 3 Fissaggio della montatura al treppiede
Vano accessori
Colonna
centrale
Dadi e rondelle per
fissaggio treppiede
Chiave a brugola
