Montaje
Desembale el contenido y siga estos pasos para
montar el soporte. Si ha adquirido el CGX solamente, el
trípode incluirá dos contrapesos de 11 lbs (5 kg). Si ha
adquirido el CGX con un tubo óptico grande, pueden
incluirse más contrapesos para lograr el equilibrio.
Nota: La llave allen de 8 mm incluida se encuentra bajo
el mango posterior como se indica en la Figura 1.1.
Instalación del trípode
1. Ponga derecho el trípode y separe las patas hasta que
cada pata quede totalmente extendida.
2. Retire la rosca de apoyo del trípode y la arandela de la
columna central instalada en la parte superior del trípode
(Figura 2.1 y 2.2).
3. Coloque la bandeja de accesorios sobre la columna
central de forma que cada uno de los tres brazos de la
bandeja soporte una pata del trípode.
4. Vuelva a colocar la rosca y la arandela sobre la columna
estriada y apriételas firmemente en posición. La bandeja
de accesorios no debería poder moverse en el trípode
(Figura 2.1 y 2.2).
5. Ajuste la altura del trípode aflojando los mandos de blo-
queo del extremo de cada pata del trípode. Ajuste la altu-
ra de la pata según sea necesario y vuelva a apretar los
mandos de bloqueo, una pata cada vez. Tenga en cuenta
que las marcas de índice de la pata pueden usarse para
nivelar con facilidad el trípode.
Instalación del soporte en el trípode
1. Coloque el cabezal sobre el trípode de forma que se
asiente con seguridad en la superficie coincidente.
2. Para obtener la mejor estabilidad posible, oriente el
soporte de forma que el eje de contrapeso estédirecta-
mente sobre una pata del trípode como se muestra en las
Figuras 1.1 y 1.2. Observe que puede orientar el soporte
de forma que el eje de contrapeso quede entre dos de
las patas del trípode, lo que puede ser útil en latitudes
bajas, permitiendo que los contrapesos tengan más
espacio respecto al trípode.
3. Usando la llave allen de 8mm incluida (Figura 3), apriete
los 3 pernos de fijación del soporte.

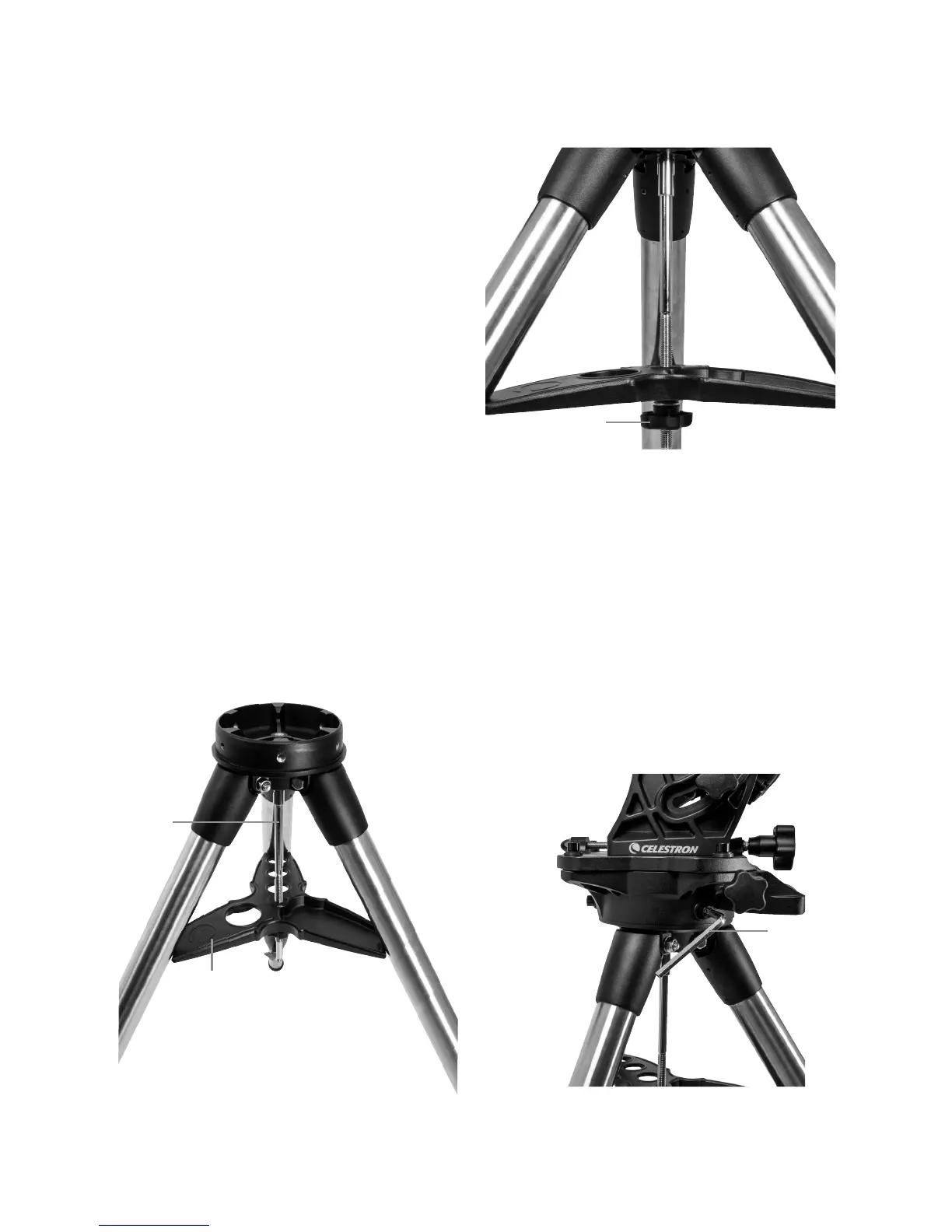

Figura 2.1 Instalación del trípode
Figura 2.2 Instalación del trípode
Bandeja de accesorios
Columna
central
Rosca y arandela de
soporte de trípode
Llave
allen
Figura 3 Fijación del soporte al trípode
