4

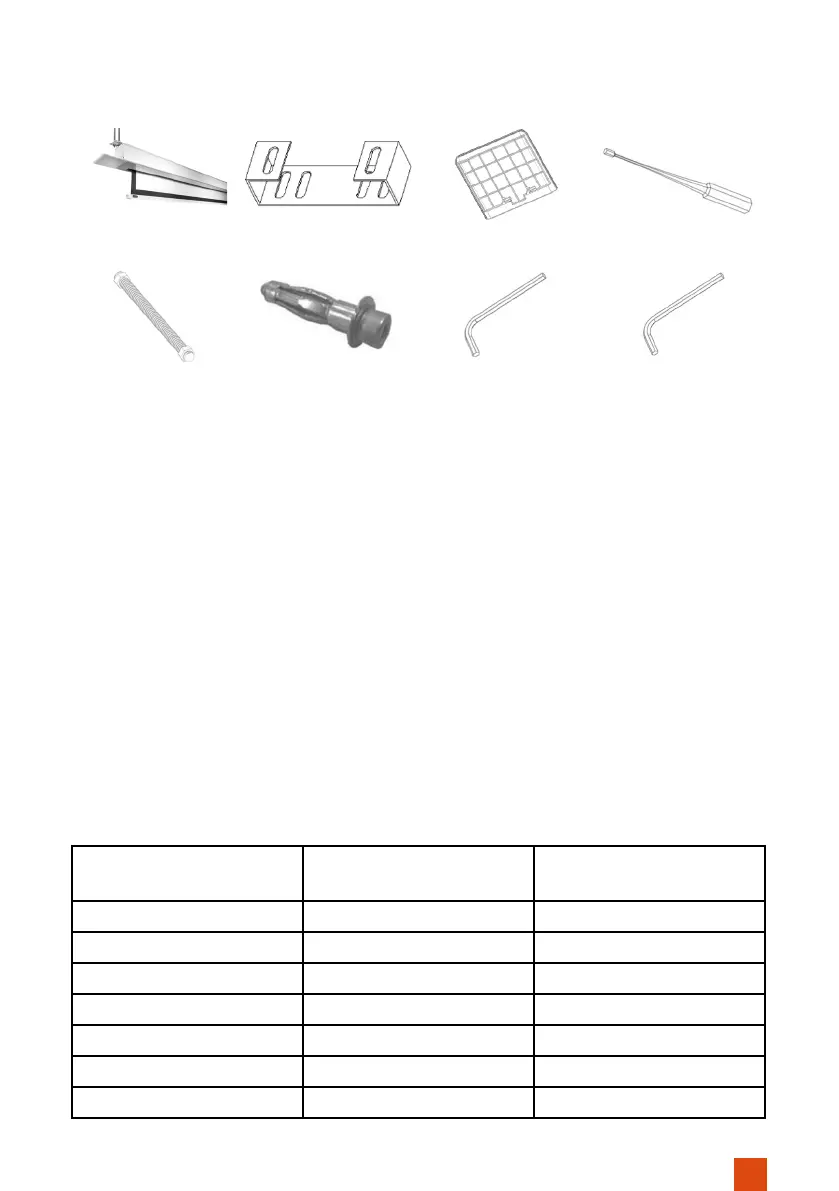

LIEFERUMFANG
INSTALLATIONSHINWEIS
Bitte prüfen Sie vor der Installation, ob alle oben aufgeführten Teile enthalten
sind! Sollten Teile fehlen, kontaktieren Sie den Händler, bei welchem Sie das
Produkt gekauft haben und warten mit der Installation auf Vollständigkeit.
Installieren Sie die Leinwand an einer für alle Betrachter komplett sichtbaren
Position! Die optimale Installationshöhe entspricht der Position der Betrachter
mittig zur Leinwand bei ausgefahrenem Tuch: Augenhöhe = unteres Drittel der
Bildäche.
1x Leinwand
4 x Gewindestange (D)
2 x Montagewinkel (A)
4 x Metalldübel (E)
2 x Revisionsabdeckung (B)
1 x Innensechskantschlüssel
5mm (F)
1x Innensechkantinbus (C)
1 x Innensechskantschlüssel
8mm (L)
MONTAGE
Entnehmen Sie das Deckenausschnittsmaß bitte folgender Liste und schaffen
Sie einen entsprechenenden Ausschnitt in Ihrer abgehängten Decke.
SCHRITT 1: DECKENAUSSCHNITT
Breite
Sichtäche
Länge
Deckenausschnitt
Breite
Deckenausschnitt
160 cm 202 cm 11 cm
180 cm 222 cm 11 cm
200 cm 244 cm 11 cm
220 cm 264 cm 11 cm
240 cm 284 cm 11 cm
280 cm 329 cm 13,5 cm
300 cm 349 cm 13,5 cm
