CONTENUTO DELLA FORNITURA
MODALITÀ DI INSTALLAZIONE
Prima di installare lo schermo, vericare la presenza nella fornitura di tutti i
pezzi sotto riportati e controllare che ogni componente sia privo di graf o di-
fetti! In caso di mancanza di alcuni pezzi, prima di procedere con l‘installazione,
contattare il venditore.
Installare lo schermo in una posizione completamente visibile a tutti gli spetta-
tori! L‘altezza ottimale di installazione corrisponde alla posizione degli spetta-
tori in centro dello schermo con il telo esteso: livello degli occhi = terzo inferi-
ore della supercie dello schermo.

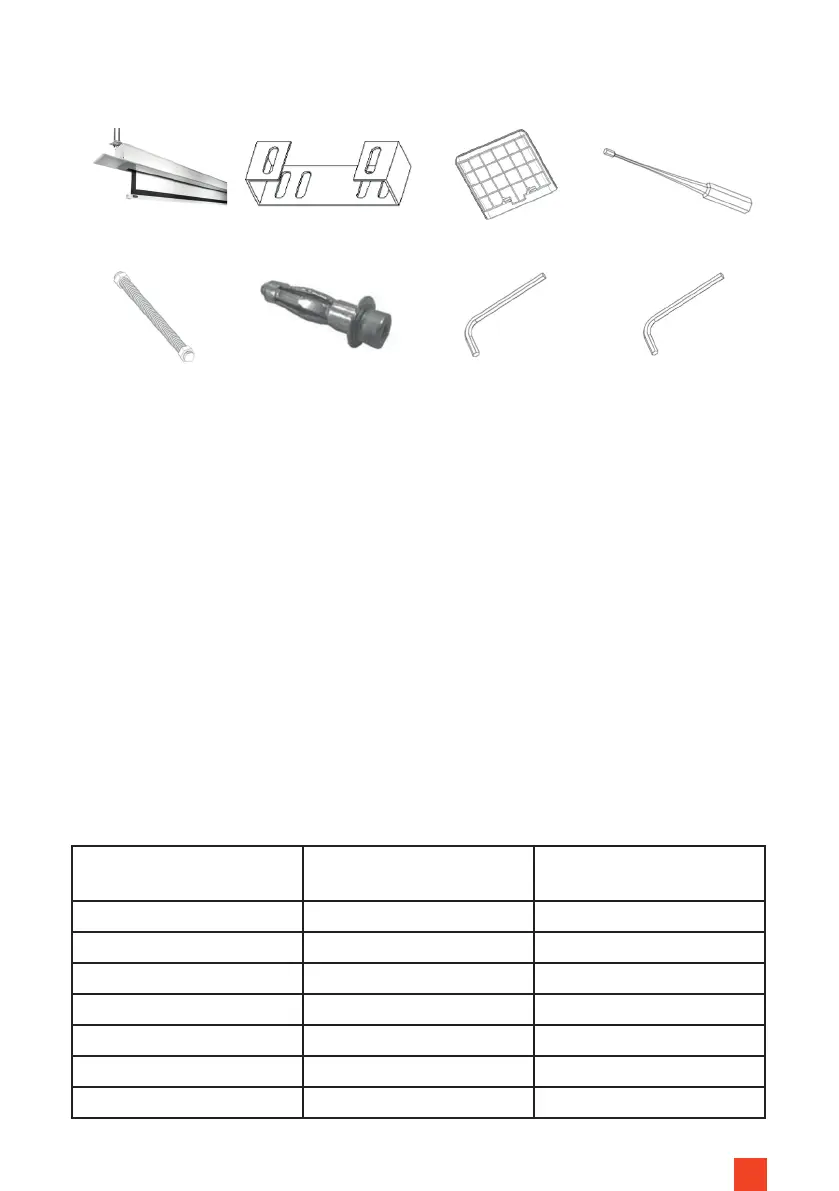

1x schermo
4 x Barre lettate (D)
2 x Angolari di montaggiol
(A)
4 x Tasselli in metallo (E)
2 x Coperture laterali (B)
1 x Brugola 5mm (F)
1x Attrezzo per la
regolazione dei punti di
stop (C)
1 x Brugola 8mm (L)
MONTAGGIO DELLO SCHERMO
Ricavare le dimensioni dell´incavo da effettuare dalla tabella di cui sotto. Ef-
fettuare nel controsoftto l´incavo necessario all´installazione dello schermo.
STEP 1: PREPARARE L´INCAVO NEL SOFFITTO
Larghezza supercie
visible
Lunghezza incavo
controsotto
Larghezza incavo
controsotto
160 cm 202 cm 11 cm
180 cm 222 cm 11 cm
200 cm 244 cm 11 cm
220 cm 264 cm 11 cm
240 cm 284 cm 11 cm
280 cm 329 cm 13,5 cm
300 cm 349 cm 13,5 cm
