4

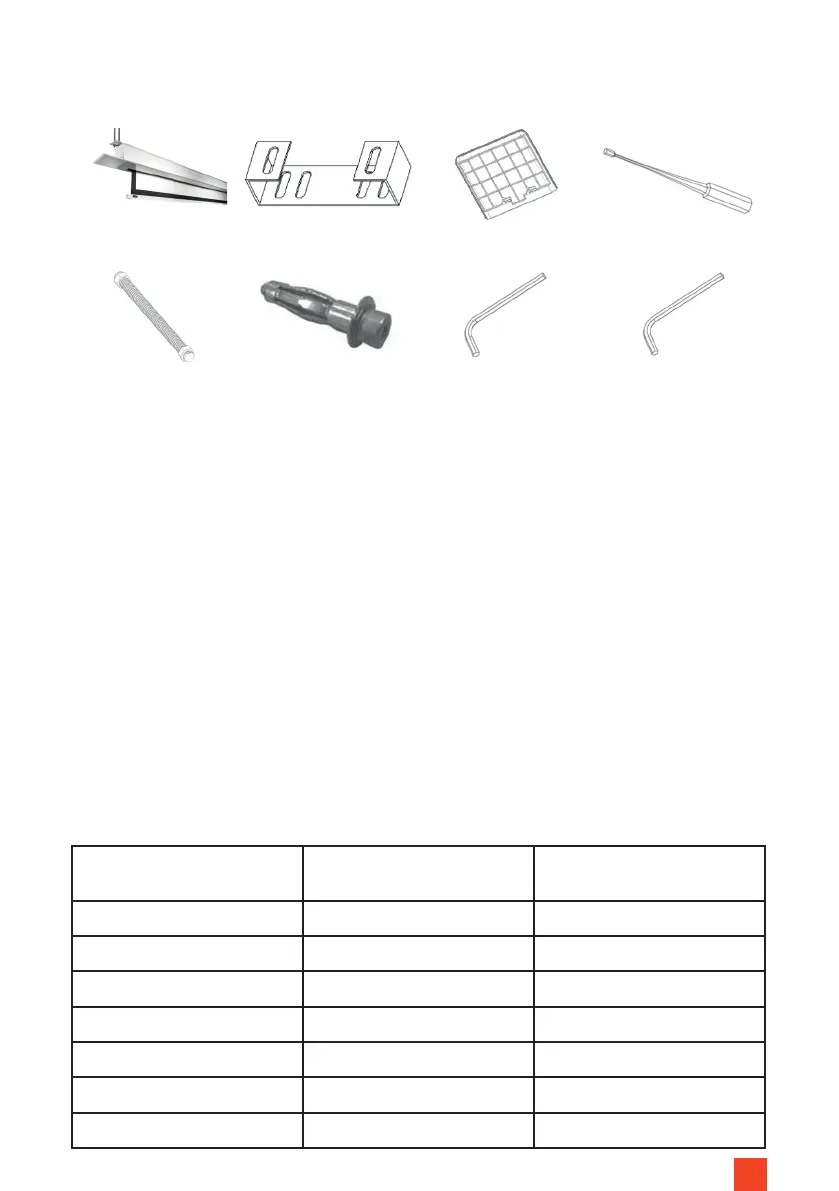

ZAKRES DOSTAWY
WSKAZÓWKA DOTYCZĄCA INSTALACJI
Przed instalacją sprawdzić, czy wszystkie wymienione powyżej części są do-
łączone do zestawu! Jeśli brakuje jakichkolwiek części, skontaktować się ze
sprzedawcą, u którego nabyto produkt i wstrzymać instalację do momentu
uzyskania wszystkich części.
Zainstalować ekran projekcyjny w miejscu w pełni widocznym dla wszystkich
widzów! Optymalna wysokość instalacji odpowiada pozycji widza znajdujące-
go się centralnie względem ekranu projekcyjnego z rozciągniętą tkaniną: Wy-
sokość oczu = dolna jedna trzecia obszaru obrazu.
1x ekran projekcyjny
4 x pręty gwintowane (D)
2 x kątowniki montażowe
(A)
4 x kołki metalowe (E)
2 x pokrywa rewizyjna (B)
1 x klucz imbusowy 5 mm
(F)
1x klucz imbusowy (C)
1 x klucz imbusowy 8 mm
(L)
MONTAŻ
Wymiary wycięcia w sucie podano na poniższej liście. Wykonać odpowiednie
wycięcie w sucie podwieszanym.
KROK 1: WYCIĘCIE W SUFICIE
Szerokość
Pole widzenia
Długość
Wycięcie w sucie
Szerokość
Wycięcie w sucie
160 cm 202 cm 11 cm
180 cm 222 cm 11 cm
200 cm 244 cm 11 cm
220 cm 264 cm 11 cm
240 cm 284 cm 11 cm
280 cm 329 cm 13,5 cm
300 cm 349 cm 13,5 cm
