STEP 2: PREPARARE LO SCHERMO
STEP 3: EFFETTUARE I FORI

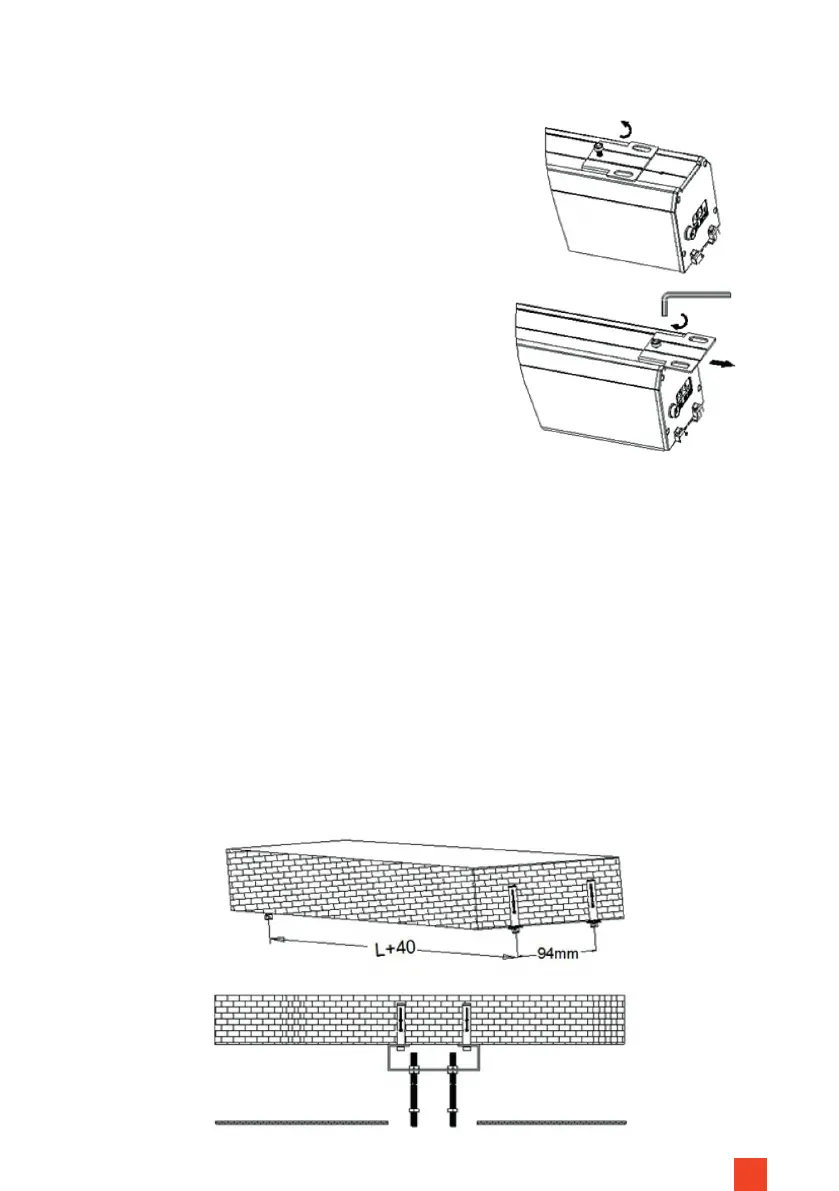

Effettuare 4 fori nel softto portante (in cemento) ed inserire i tasselli in metal-
lo (E). La distanza tra i fori dovrebbe essere di L+40 mm x 94 mm.
Utilizzare eventualmente altri tasselli e viti adatti alla struttura portante in do-
tazione.
Fissare i 4 angolari di montaggio (A) al softto. Accertarsi di una tenuta stabile
e sicura degli angolari in modo tale da garantire un‘installazione sicura e dure-
vole dello schermo.
Successivamente ssare le due barre lettate (D) agli angolari di montaggio
e serrare su ogni barra lettata un dado esagonale ad un´altezza maggiore
rispetto al controsoftto come nella gura 3.
Allentare le viti delle piastre di montag-
gio poste sul lato superiore del casso-
netto.
Far scorrere le piastre di montaggio
verso le estremità del cassonetto e
stringere le viti nuovamente come da
Figura 2. Far attenzione che i fori per le
barre lettate non vengano coperte dal
cassonetto
