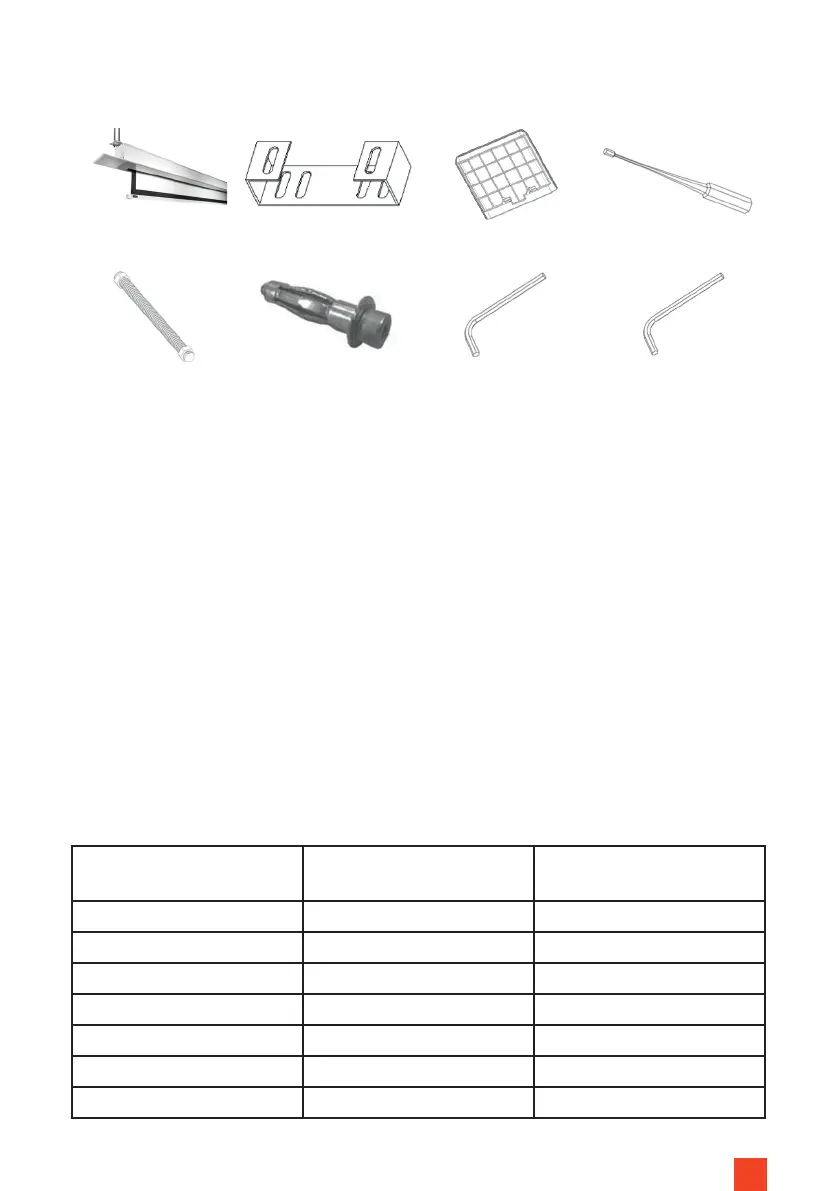

LEVERINGSOMVANG
INSTALLATIE-AANWIJZING
Controleer voor de installatie of alle boven vermelde onderdelen aanwezig zijn!
Als er onderdelen ontbreken, neem dan contact op met de dealer waarbij u het
product hebt gekocht en wacht u met de installatie tot alles aanwezig is.
Installeer het scherm op een positie die voor alle kijkers volledig zichtbaar is!
De optimale installatiehoogte komt overeen met de positie van de kijkers ten
opzichte van het midden van het scherm bij uitgeschoven doek: Ooghoogte =
onderste derde deel van het beeldoppervlak.
1x scherm
4 x schroefdraadstang (D)
2 x montagehoek (A)
4 x metalen plug (E)
2 x revisieafdekking (B)
1 x inbussleutel 5mm (F)
1x inbus (C)
1 x inbussleutel 8mm (L)
MONTAGE
Bepaal de plafonduitsparingsafmeting aan de hand van de volgende lijst en
maak een overeenkomstige uitsparing in uw verlaagde plafond.
STAP 1: PLAFONDUITSPARING
Breedte
Kijkvlak
Lengte
Plafonduitsparing
Breedte
Plafonduitsparing
160 cm 202 cm 11 cm
180 cm 222 cm 11 cm
200 cm 244 cm 11 cm
220 cm 264 cm 11 cm
240 cm 284 cm 11 cm
280 cm 329 cm 13,5 cm
300 cm 349 cm 13,5 cm
