FRANÇAIS
*
PRESSES HYDRAULIQUES
TYPE HT45 et HT45-E
1. CARACTERISTIQUES GENERALES
– Domaine d'application: conçue pour le sertissage des connecteurs électriques pour câbles
jusqu'à 150 mm
2
(300 MCM)
– Force de sertissage: ....................................................................................................... 50 kN (6 sh ton)
– Pression nominale: ........................................................................................................600 bar (8,700 psi)
– Dimensions: hauteur ................................................................................................... 346 mm (13.6 in.)
largeur - (bras fermés) ....................................................................... 130 mm (5.1 in.)
largeur - (bras ouverts) .....................................................................250 mm (9.8 in.)
– Poids: (outil seul) .............................................................................................................2 kg (4.4 lbs)
– Huile recommandée: ......................................................... AGIP ARNICA 32 ou
SHELL TELLUS OIL TX 32 ou équivalent
– Securité: l'outil est pourvu d'une valve de surpression. Pour vérier le bon fonctionnement de
cette valve, un manomêtre spécial, notre réf. MPC1, est disponible à la demande.
2. INSTRUCTIONS D’UTILISATION (Voir Fig. 2 et 3)
2.1) Mise en service
– Choisir le couple de matrices,appropriées au type de connexion à éxécuter.
– Ouvrir la tête de l’outil en écartant le levier (22), libérant ainsi le porte matrice supérieur (21) qui
s’écartera complétement grâce au ressort.
– Insérer délicatement les matrices dans leur logement respectif: porte matrice supérieur (21) et
porte matrice inférieur (26).
Par ailleurs, dans le cas d'un sertissage par poinçonnage, le poinçon PA... doit être inséré dans le
porte matrice (26), et la matrice, dans le sommier (21).
– Fermer la tête de l’outil.
– Libérer le bras mobile (36) en détachant la bride (01).
Avant de procéder aux opérations suivantes, s’assurer que la tête de l’outil soit parfaitement fermée:
une fermeture incomplète pourrait entrainer des dommages à l'outil.
– Insérer le cable dans le connecteur.
– Positionner les matrices sur le connecteur à sertir.
2.2) Avance des matrices

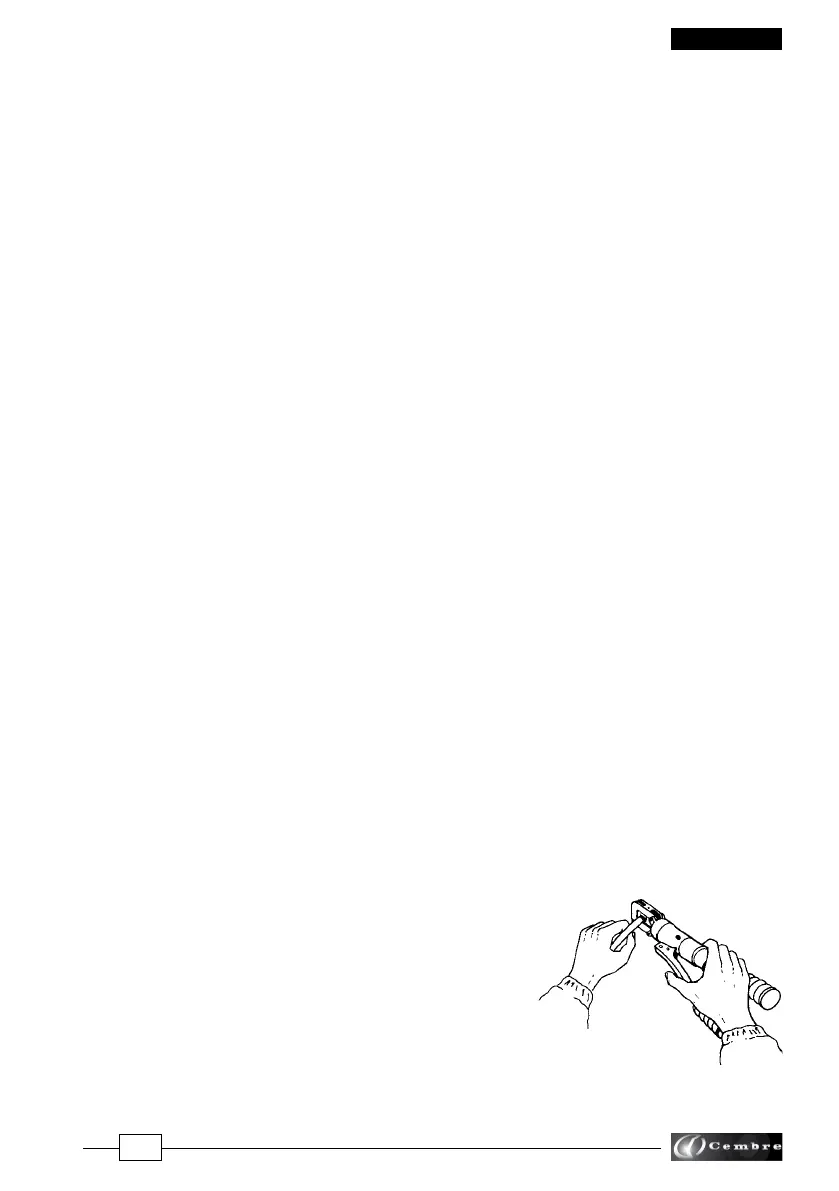

– Actionner le bras mobile, les matrices avancent.
(A ce stade, l’avantage de l’ouverture automatique du bras
permet à l’opérateur d’actionner d’une seule main l’outil,
pendant que l’autre main positionne le connecteur).
* Cette désignation indique l'ensemble de l'outil HT45 complété de coret type VAL P1.
