УСТАНОВКА ВНУТРЕННЕГО БЛОКА

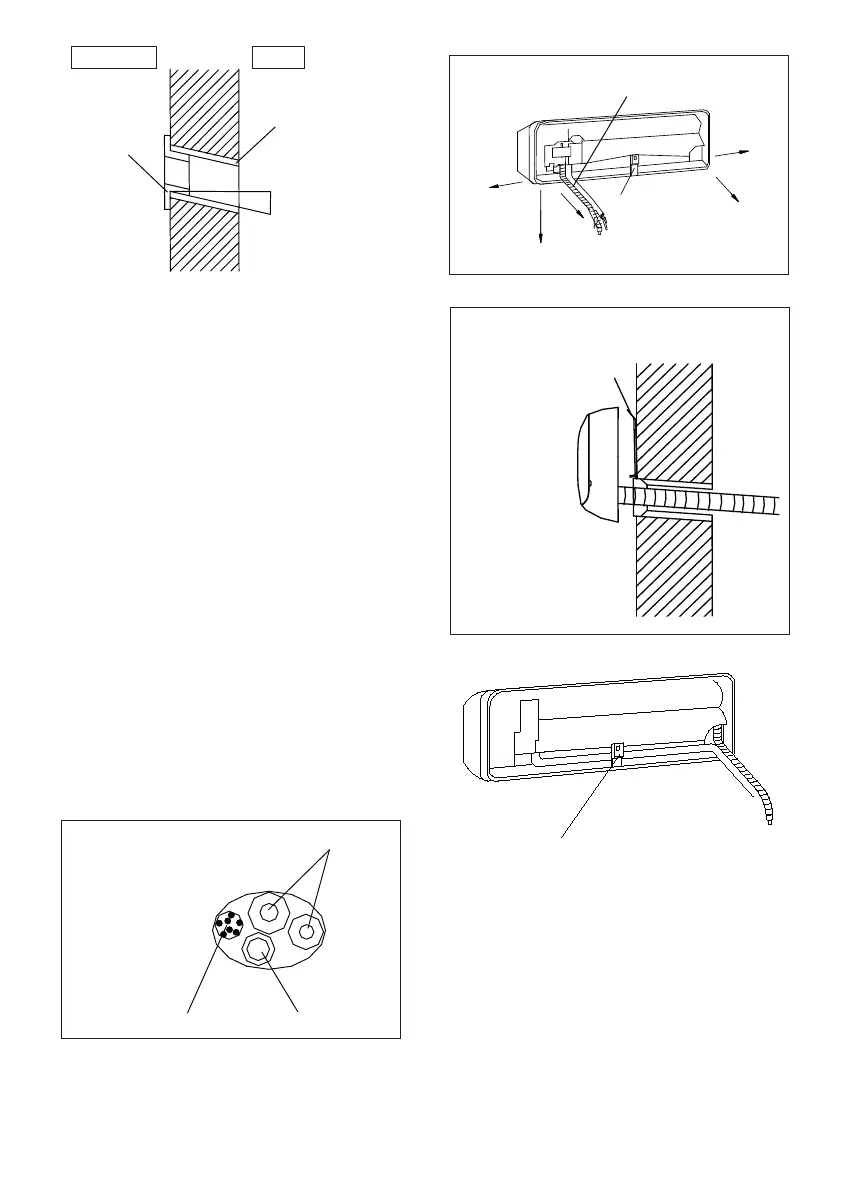

Вывести монтажные трубы из внутреннего блока можно с разных
сторон, как показано на рис. 7. Выберите наиболее подходящую Вам
сторону.
1. Подключение труб с правой стороны.
Вытащите шланг из нижней части шасси и подключите дренажную
трубу. Надежно закрепите соединение шланга.
Подключите сигнальный провод к внутреннему блоку (не подклю-
чайте источник питания).
Расположите соединительные трубы, кабель, дренажный шланг,
как показано на рис. 6, а затем подсоедините дренажный шланг
к сливному отверстию. Дренажный шланг должен быть проложен
под наклоном (вниз). Скрепите соединительные трубы, кабели и
дренажный шланг вместе виниловой лентой. Обеспечьте достаточ-
ное пространство между дренажной трубой и землей. Не ставьте
дренажную трубу в воду или канаву.
2. Подключение труб с левой стороны.
Переместите выпускную трубку в левую сторону и снимите крышку
с правой стороны. Закрепите трубы в пазу внутреннего блока с по-
мощью фиксирующего зажима.
Следующие этапы монтажа такие же, как в предыдущем пункте.
Примечание
Повесьте внутренний блок на монтажную пластину и убедитесь, что
он расположен по центру пластины.
Перемещайте внутренний блок в левую и правую стороны монтаж-
ной пластины до тех пор, пока крючки плотно не войдут в пазы
(до щелчка).
Соединительные провода
Трубопровод
Сливная труба
Рис. 6
Рисунок 6
Сливной шланг
Правый край
Рис
. 7
Низ
Правый
угол
Фиксатор
Левый
угол
Левый край
Рисунок 7
стена
Рис. 8
Монтажная плата
Рисунок 8
Сливной шланг
Фиксатор
Рис. 9
Рисунок 9
УСТАНОВКА НАРУЖНОГО БЛОКА
Если требуются кронштейны для установки наружного блока, Вам не-
обходимо приобрести их самостоятельно (рис. 10).
Соберите монтажную раму и опоры с помощью прилагаемых 6 вин-
тов, простых шайб, пружинных шайб и гаек.
Определите места для монтажа левой и правой опор. Убедитесь,
что левая и правая опоры находятся на одном уровне. Просверлите
6 или более отверстий на стене в соответствии с размерами опор
сплит-системы.
Закрепите монтажную раму на стене.
Закрепите наружный блок с помощью 4 болтов на монтажных крон-
штейнах. Соединение должно быть плотным и надежным.
