BOMBA DE CALOR BLP / BLY
· Os cabos deverão ser instalados correctamente de maneira que não provoquem interferências (passagens nos passa-
fios).
· A bomba de calor foi desenvolvida para a sua ligação a uma alimentação gera com ligação à terra.
· Secção do cabo. Esta secção é indicativa e deverá ser verificada e adaptada conforme as necessidades
e condições de instalação.
· A tolerância de variação de tensão aceitável é de +/- 10% durante o funcionamento.

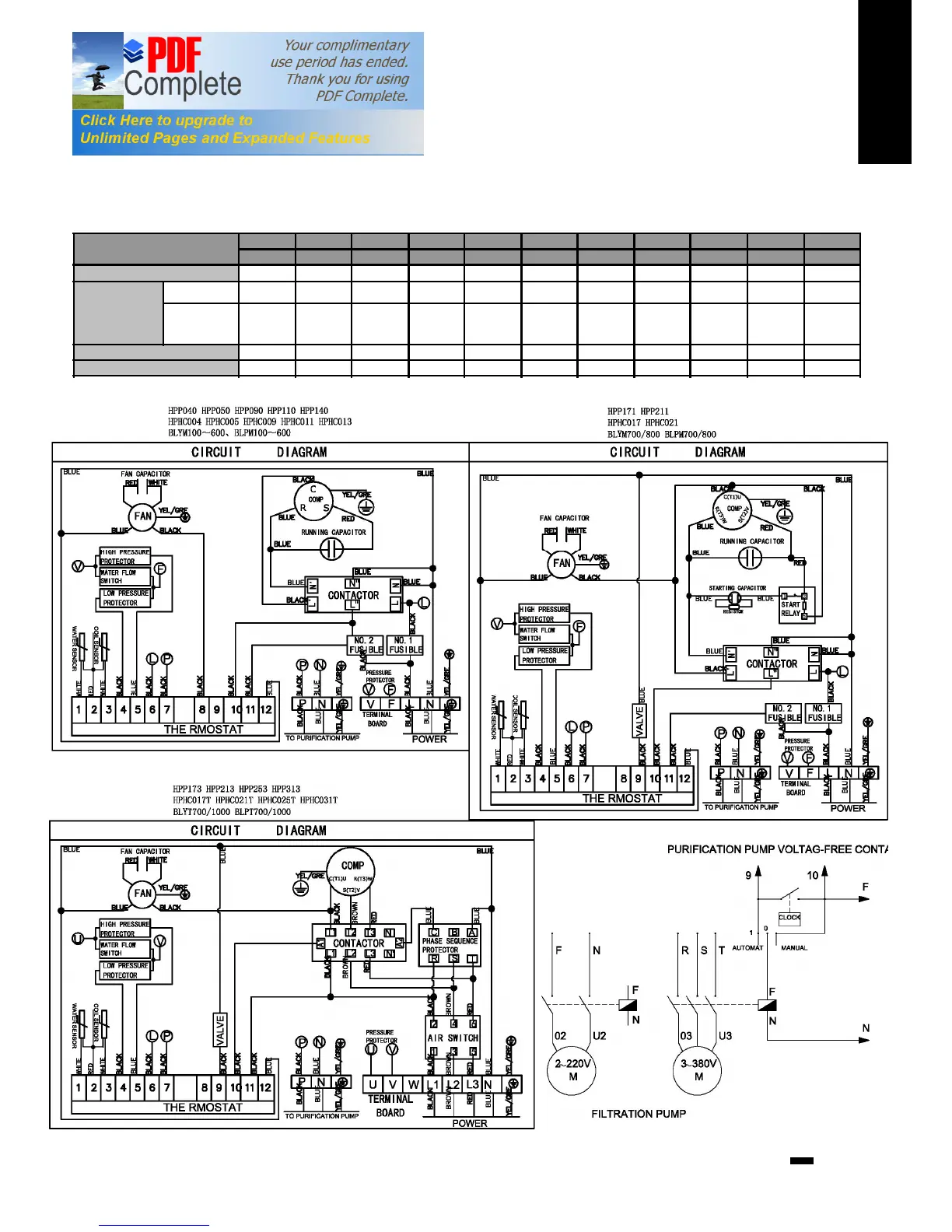

D. Esquema eléctrico da BC
123
MODELO
HPP040 HPP050 HPP090 HPP110 HPP140 HPP171 HPP173 HPP211 HPP213 HPP253 HPP313
HPHC004 HPHC005 HPHC009 HPHC011 HPHC013 HPHC017 HPHC017T HPHC021 HPHC021T HPHC025T HPHC031T
VOLTAGEM / FREQUÊNCIA (V/Ph/Hz) 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 380/3/50 230/1/50 380/3/50 380/3/50 380/3/50
DISPOSITIVO
DE
PROTECÇÃO
CONTRA
CURTO-
CIRCUITOS
INTENSIDADE
NOMINAL
2,5 A 3,8 A 8,3 A 9,2 A 12,0 A 16,0 A 6,0 A 21 A 7,8 A 9,6 A 10,2 A
LIMITE DE
CORRENTE
RESIDUAL
20mA 25mA 30mA 35mA 45 mA 60 mA 25 mA 100 mA 35 mA 40 mA 45 mA
CALIBRE DE FUSÍVEL 16 A 16 A 20 A 32 A 32 A 40 A 20 A 60 A 20 A 20 A 25 A
CALIBRE DE ALIMENTAÇÃO 3 x 1,0 3 x 1,0 3 x 2,5 3 x 2,5 3 x 2,5 3 x 4 5 x 2,5 3 x 4 5 x 2,5 5 x 2,5 5 x 2,5
