BLP / BL Y WÀRMEPUMPE
· Die Kabel müssen korrekt installiert werden, so dass sie keine Interferenzen bewirken (Schritte in den Kabelkanälen).
· Die Wärmepumpe ist für einen allgemeinen Versorgungsanschluss von mit Erdung ausgelegt.
· Kabelquerschnitt. Dieser Querschnitt ist indikativ und muss entsprechend den Erfordernissen und Bedingungen der
Installation angepasst werden.
· Der erlaubte Toleranzwert für Spannungsschwankungen liegt in Betrieb bei +/- 10%.

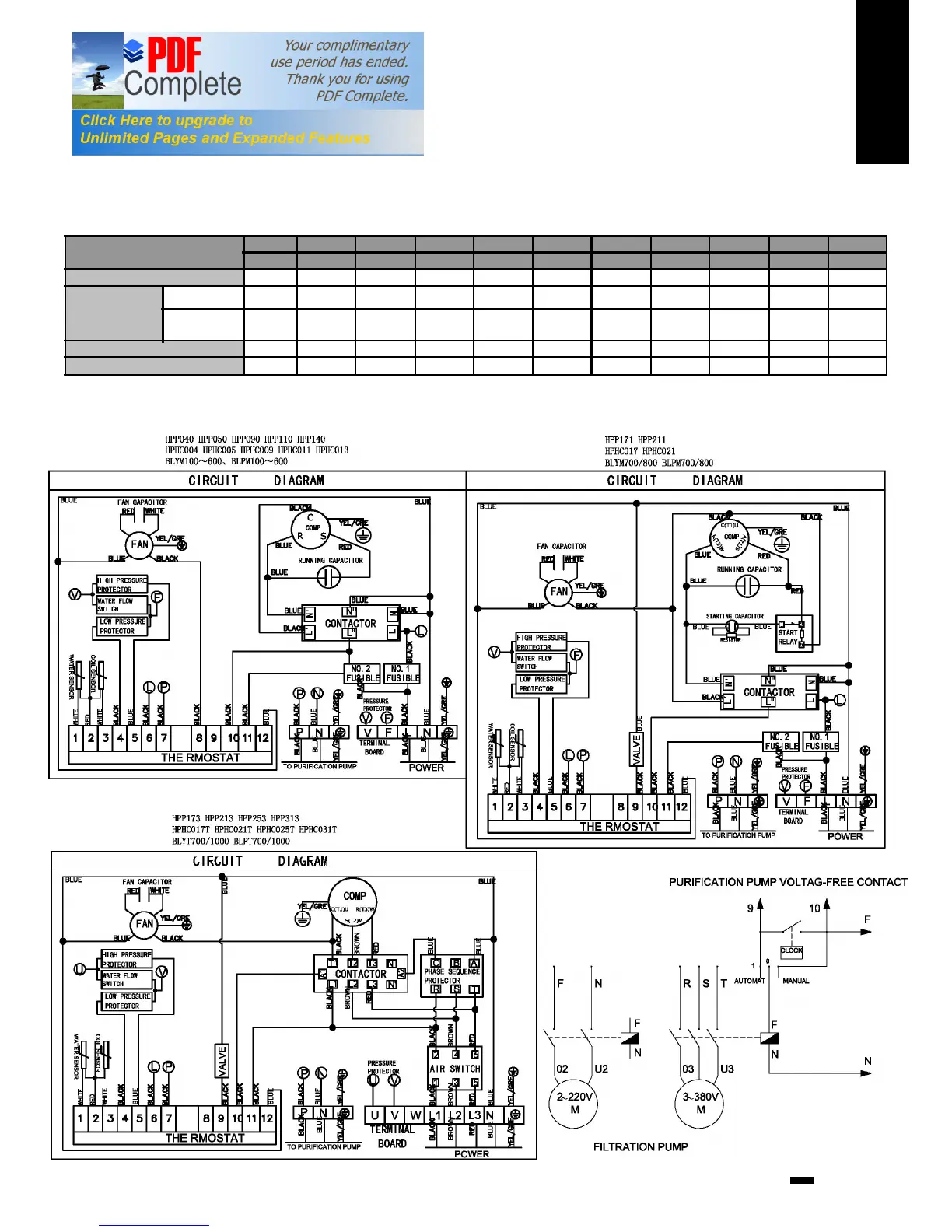

D. Elektrisches Schaltbild der Wärmepumpe
69
MODELL
HPP040 HPP050 HPP090 HPP110 HPP140 HPP171 HPP173 HPP211 HPP213 HPP253 HPP313
HPHC004 HPHC005 HPHC009 HPHC011 HPHC013 HPHC017 HPHC017T HPHC021 HPHC021T HPHC025T HPHC031T
SPANNUNG / FREQUENZ (V/Ph/Hz) 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 380/3/50 230/1/50 380/3/50 380/3/50 380/3/50
VORRICHTUNG ZUM
SCHUTZ VOR
KURZSCHLÜSSEN
NOMINALE
STROMSTÄRKE
2,5 A 3,8 A 8,3 A 9,2 A 12,0 A 16,0 A 6,0 A 21 A 7,8 A 9,6 A 10,2 A
GRENZWERT
FÜR
RESTSTROM
20mA 25mA 30mA 35mA 45 mA 60 mA 25 mA 100 mA 35 mA 40 mA 45 mA
STÄRKE SICHERUNG 16 A 16 A 20 A 32 A 32 A 40 A 20 A 60 A 20 A 20 A 25 A
VERSORGUNG 3 x 1,0 3 x 1,0 3 x 2,5 3 x 2,5 3 x 2,5 3 x 4 5 x 2,5 3 x 4 5 x 2,5 5 x 2,5 5 x 2,5
