français
POMPE Á CHALEUR BLP / BL Y
· La pompe à chaleur est prévue pour son raccordement à une alimentation générale avec prise de terre.
· Section du câble . Cette section est indicative et doit être vérifiée et adaptée selon les besoins et les
conditions d’installation.
· La tolérance de variation de tension acceptable est de +/- 10 % lors du fonctionnement.

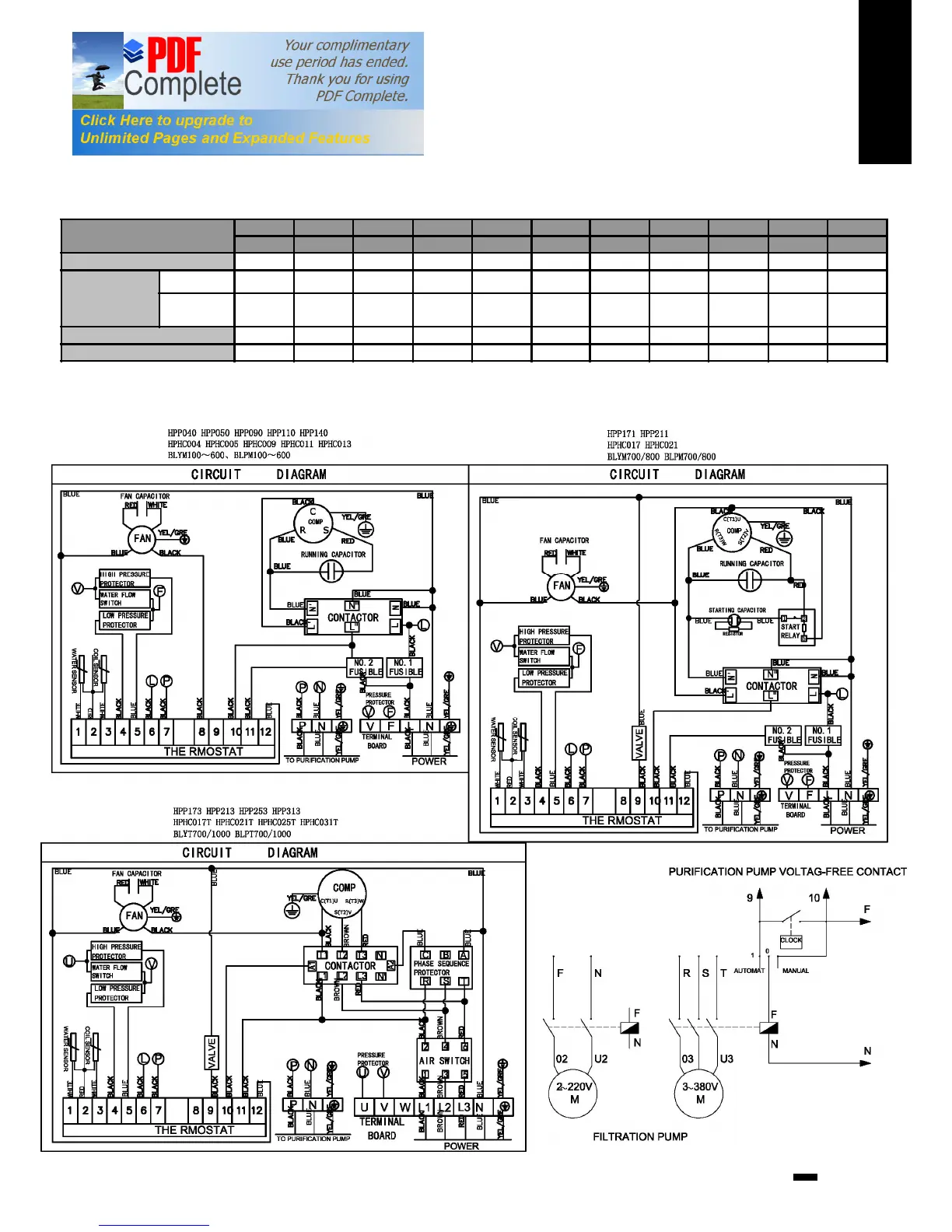

D. Schéma électrique de la pompe à chaleur
51
MODÈLE
HPP040 HPP050 HPP090 HPP110 HPP140 HPP171 HPP173 HPP211 HPP213 HPP253 HPP313
HPHC004 HPHC005 HPHC009 HPHC011 HPHC013 HPHC017 HPHC017T HPHC021 HPHC021T HPHC025T HPHC031T
VOLTAGE / FRÉQUENCE (V/Ph/Hz) 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 380/3/50 230/1/50 380/3/50 380/3/50 380/3/50
DISPOSITIF DE
PROTECTION
CONTRE LES
COURTS-
CIRCUITS
INTENSITÉ
NOMINALE
2,5 A 3,8 A 8,3 A 9,2 A 12,0 A 16,0 A 6,0 A 21 A 7,8 A 9,6 A 10,2 A
LIMITE DE
COURRANT
RÉSIDUEL
20mA 25mA 30mA 35mA 45 mA 60 mA 25 mA 100 mA 35 mA 40 mA 45 mA
CALIBRE DE FUSIBLE 16 A 16 A 20 A 32 A 32 A 40 A 20 A 60 A 20 A 20 A 25 A
CALIBRE D’ ALIMENTATION 3 x 1,0 3 x 1,0 3 x 2,5 3 x 2,5 3 x 2,5 3 x 4 5 x 2,5 3 x 4 5 x 2,5 5 x 2,5 5 x 2,5
