CHAFFOTEAUX 25 FF - Περιγραφή Του Προϊόντος; Συνολική Όψη; Product Description; Overall View

9
Περιγραφή προϊόντο Product description
PIGMA/PIGMA SYSTEM

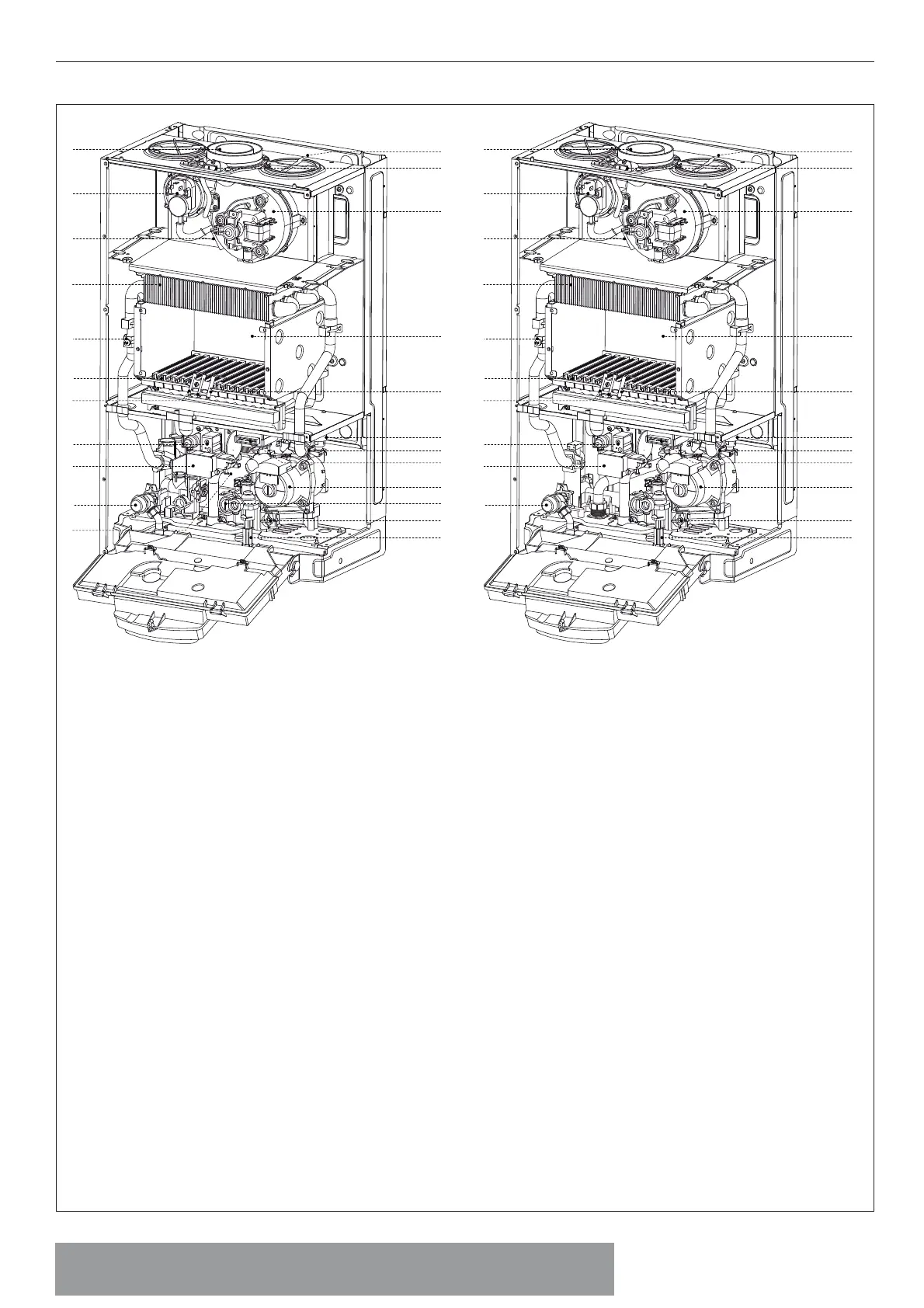

ΠΙΝΑΚΑΣ ΧΕΙΡΙΣΤΗΡΙΝ OVERALL VIEW
1
2
3
4
6
7
8
9
10
12
13
26
23
24
25
22
19
21
20
18
17
16
15
1
2
3
4
6
7
8
9
10
12
26
23
24
25
22
19
21
20
18
16
15
Legend
1. Flue connector
2. Air pressure switch
3. Condensate discharge
4. Main Heat Exchanger
6. C.H. Flow temperature probe
7. Burner
8. Ignition electrodes
9. Gas valve
10. Spark generator
12. Safety valve (3 bar)
13. Secondary heat exchanger
14. Drain valve
15. Filling valve
16. C.H. circuit  lter
17. D.H.W. Flow switch
18. Circulation Pump with air release valve
19. Diverter valve
20. Switch On/O
21. C.H. Return temperature probe
22. Detection Electrode
23. Combustion Chamber
24. Expansion vessel
25. Fan
26. Combustion Analysis Test Point
Λεζάντα:
1. Συλλέκτη απαγωγή καυσαερίων
2. Πιεζοστάτη καυσαερίων
3. Συλλέκτη συπυκνωάτων
4. Πρωτεύων εναλλάκτη
6. Αισθητήρα κατάθλιψη θέρανση
7. Καυτήρα
8. Ηλεκτρόδια ανάφλεξη
9. Βαλβίδα αερίου
10. Αναφλεκτήρα
12. Βαλβίδα ασφαλεία 3 bar
13. ευτερεύων εναλλάκτη
14. Βάνα εκκένωση
15. Κρουνό πλήρωση
16. Φίλτρο κυκλώατο θέρανση
17. Ροόετρο ζεστού νερού
18. Ρυθιζόενο κυκλοφορητή ε εξαεριστήρα
19. Μηχανοκίνητη βαλβίδα εκτροπή
20. Πιεζοστάτης ελάχιστης πίεσης
21. Αισθητήρα επιστροφή θέρανση
22. Ηλεκτρόδιο ανίχνευση φλόγα
23. Θάλαο καύση
24. οχείο διαστολή
25. Ανειστήρα
26. Παροχέ για ανάλυση καυσαερίων
