12
Installation

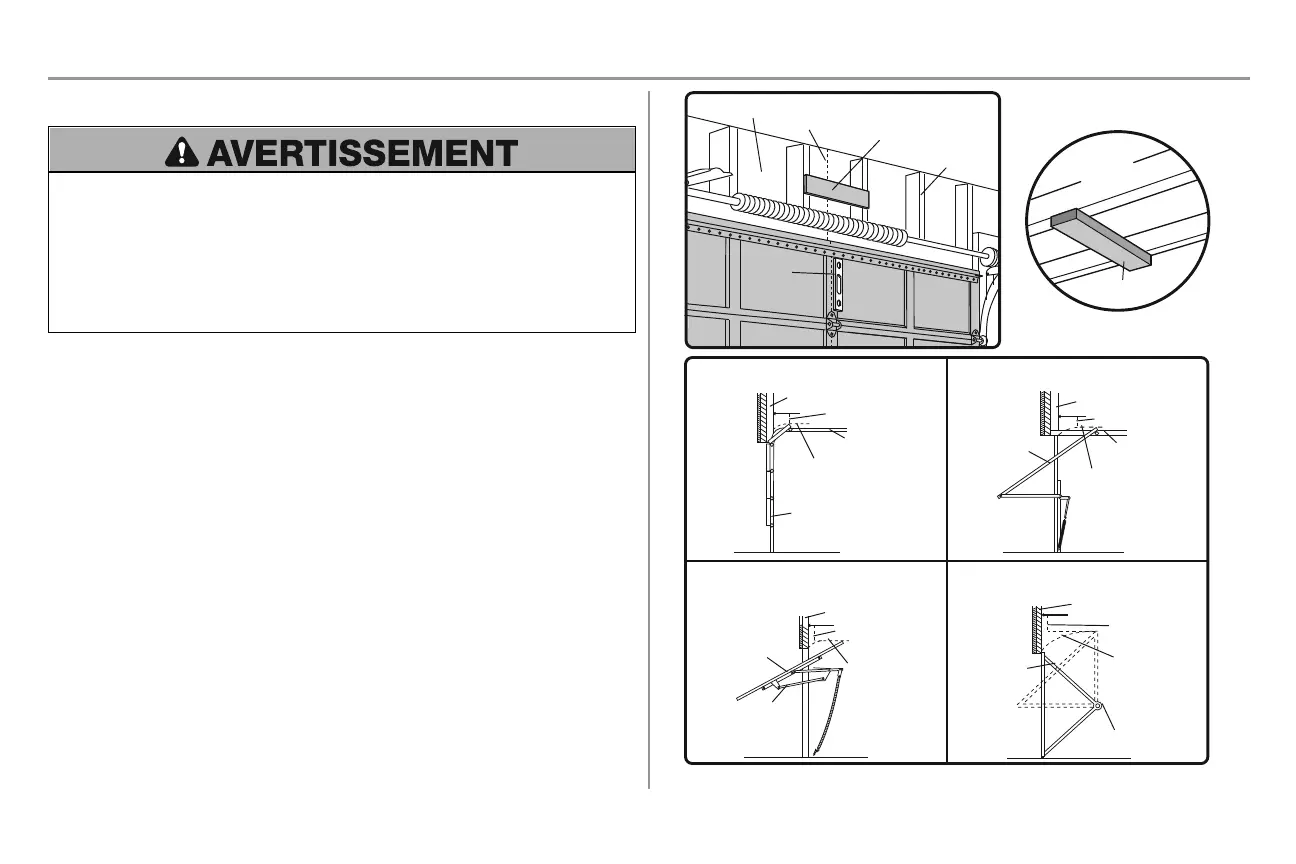

ÉTAPE1 Déterminer l’emplacement du support de linteau
Pour éviter des BLESSURES GRAVES, voire MORTELLES:
l Le support de linteau DOIT être fixé DE MANIÈRE RIGIDE à la solive sur le linteau ou le plafond, sinon la
porte de garage pourrait ne PAS remonter, au besoin. NE PAS installer le support de linteau sur une cloison
sèche.
l Des ancrages en béton DOIVENT ÊTRE UTILISÉS en cas de montage sur un support de linteau ou sur un 2
x 4 dans la maçonnerie.
l Ne JAMAIS tenter de desserrer, déplacer ou régler la porte de garage ainsi que les ressorts, les câbles, les
poulies, les supports porte ou leurs ferrures de montage, lesquels sont TOUS sous une tension EXTRÊME.
l Appeler TOUJOURS un technicien formé en systèmes de porte si la porte de garage force ou est
déséquilibrée. Une porte de garage déséquilibrée peut ne PAS remonter, au besoin.
Les méthodes d’installation varient en fonction de la porte du garage. Suivre les instructions qui correspondent à la
porte du garage sur laquelle on installe l’ouvre-porte.
1. Fermer la porte et marquer l’axe vertical intérieur de la porte du garage.
2. Prolonger cet axe sur le linteau au-dessus de la porte. Il est possible de fixer le support du linteau à moins
de 1,22m(4pieds) à droite ou à gauche de l’axe de la porte, mais seulement si un ressort de torsion ou
une plaque d’appui centrale gêne; ce support peut également être fixé au plafond (voir page 13) si le
dégagement n’est pas suffisant. (Il peut être monté à l’envers sur un mur, au besoin, pour gagner environ
1cm (1/2po). Si l’on doit poser le support de linteau sur un 2 x 4 (au mur ou au plafond), utiliser des tire-
fond (non fournis) pour s’assurer que le 2 x 4 est bien retenu aux solives, comme montré sur cette page et
à la section page 13.
3. Ouvrir la porte jusqu’à son point de course le plus haut, comme illustré. Tracer une ligne horizontale
d’intersection sur le linteau à 5cm (2po) au-dessus du point le plus haut:
l 5cm (2po) au-dessus du point le plus haut pour les portes articulées et les portes rigides avec rail.
l 20cm (8po) au-dessus du point le plus haut pour les portes rigides sans rail.
Cette hauteur permettra d’obtenir un dégagement suffisant pour le passage de la partie supérieure de la porte.
REMARQUE: Si le nombre total de centimètres (pouces) dépasse la hauteur disponible dans le garage, utiliser la
hauteur maximale possible ou se reporter à page 13 pour l’installation au plafond.
Linteau
Ligne centrale verticale de
la porte de garage
2x4
Supports
structuraux
Niveau
(option)
Plafond
non fini
2x4
MONTAGE AU PLAFOND FACULTATIF
POUR SUPPORT DE LINTEAU
Porte articulée avec guide courbé
Linteau
Guide
5 cm (2 po)
Point le plus haut
de la course
Porte
Porte rigide avec guide horizontal
Linteau
Guide
5 cm (2 po)
Point le plus haut
de la course
Porte
Porte rigide sans guide:
quincaillerie d’embrasure
Linteau
5 cm (2 po)
Point le plus
haut de la
course
Porte
Quincaillerie
d’embrasure
de porte
Porte rigide sans guide:
quincaillerie de pivot
Linteau
5 cm (2 po)
Point le plus
haut de la
course
Porte
Pivot
