Installation
ÉTAPE9 Raccordement de la biellette de la porte au chariot
Les méthodes d’installation varient en fonction du type porte de garage. Suivre les instructions qui correspondent à la
porte du garage sur laquelle on installe l’ouvre-porte.

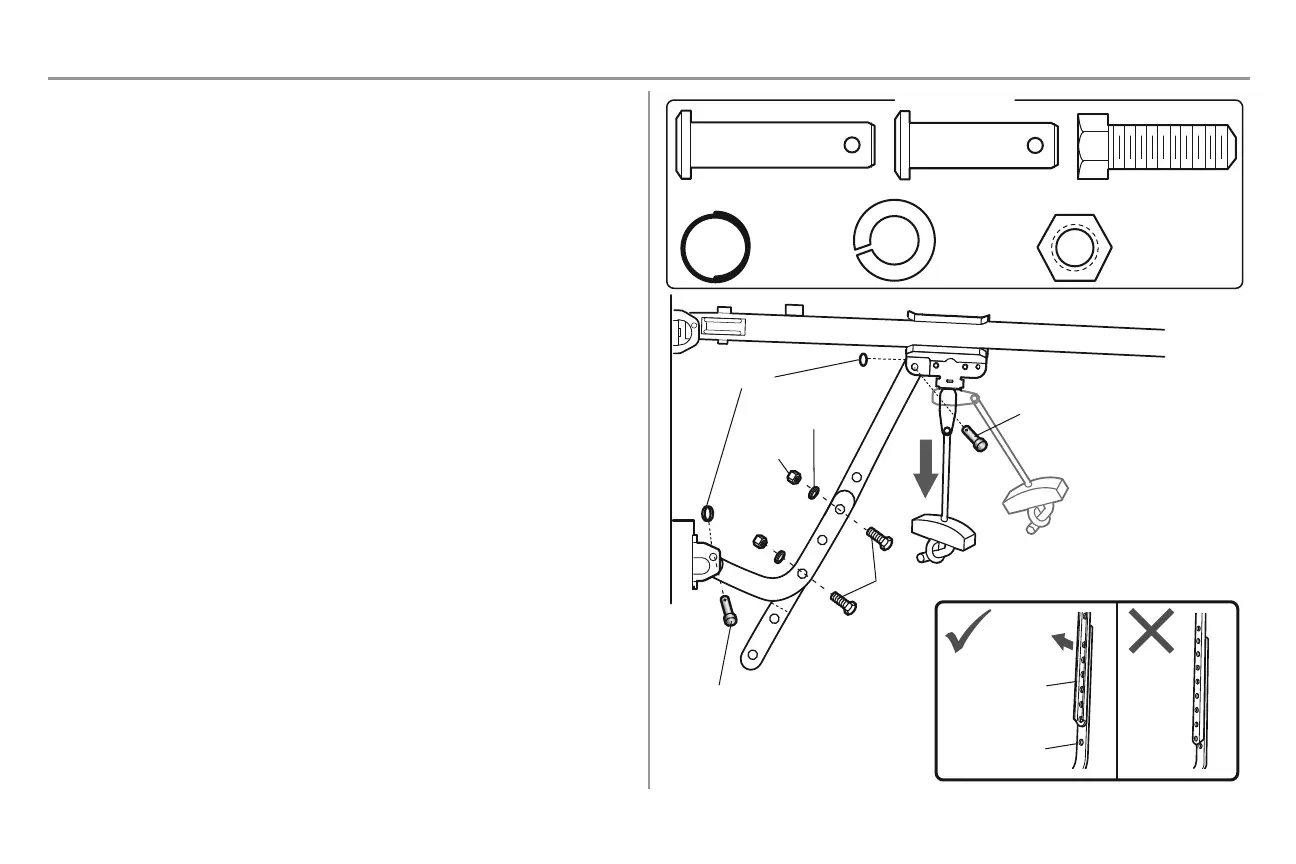

OPTIONA – PORTES ARTICULÉES
IMPORTANT: La rainure de la biellette droite DOIT pointer loin de la biellette courbée.
1. Fermer la porte. Débrancher le chariot en tirant la poignée de déclenchement d’urgence.
2. Fixer la biellette droite sur le chariot extérieur avec l’axe de chape. Fixer avec l’anneau d’arrêt.
3. Fixer la biellette courbée sur le support de porte avec l’axe de chape. Fixer avec l’anneau d’arrêt.
4. Rapprocher les biellettes. Trouver deux paires de trous qui s’alignent et joindre les sections. Sélectionner
des trous aussi éloignés que possible de manière à accroître la rigidité de la biellette et fixer avec les
boulons, les écrous et les rondelles-freins.
5. Tirer la poignée de déclenchement d’urgence vers l’ouvre-porte de garage de façon à ce que la biellette de
dégagement du chariot soit à l’horizontale. Le chariot se réengage automatiquement lorsque l’ouvre-porte
de garage est activé.
REMARQUE: Si les trous de la biellette courbée et de la biellette droite ne s’alignent pas, inverser la biellette droite,
sélectionner deux trous (aussi éloignés que possible) et fixer avec les boulons, les écrous et les rondelles-freins. Si
la biellette droite pend trop bas, couper 15cm (6po) de l’extrémité solide.
QUINCAILLERIE
Boulon hexagonal de
5/16po-18x7/8po
Écrou de 5/16po-18
Rondelle-frein
de 5/16po-18
Axe de chape de
5/16po x 1po
Axe de chape de
5/16 po x 1 1/4 po
Anneau d’arrêt
Axe de chape de
5/16 po x 1 1/4 po
Anneau d’arrêt
Axe de chape de 5/16po x 1po
Boulon hexagonal de
5/16po-18x7/8po
Rondelle-frein
de 5/16po-18
Écrou de
5/16po-18
Biellette de porte
droite (rainure
orientée vers
l’extérieur)
Biellette courbée
