Framgangsmåten for installasjon er den samme for seksjonsporter og vippeporter.
For at Beskyttersystemet også skal kunne beskytte små barn,
må det ikke installeres høyere enn 100mm-150mm tommer over
garasjegulvet. Strømmen kobles frá garasjeportåpneren før du
monterer Beskyttersystemet.
Beskyttelsesområdet
til den usynlige lysstrålen
Sensor-enhet Sensor-enhet
Høyre side
av garasjen
Venstre side
av garasjen
FIGUR 1: Porten sett fra innsiden av garasjen
Beskyttersystemet - Sensor for sikkerhetsreversering Modell 770EML
Les merkelappen på koplingsenden av hver boks for å identifisere
sensorene.
Senderøyet sender en usynlig lysstråle til mottakerøyet.
Dersom en hindring bryter lysstrålen mens garasjeporten lukkes, vil
porten stoppe og reversere til fullt åpen stilling.
Det er valgfritt hvilken side man installerer hver av de to enhetene på
(figur 1), så lenge solen aldri skinner direkte på mottakerens linse.
Brakettene må imidlertid være koplet sammen og festet slik at
sender- og mottakerøyet står rett ovenfor hverandre som vist i figur
1.
Brakettene må dessuten være forsvarlig festet til en solid overflate,
som f.eks. rammeverket på hver side av porten; eller du kan feste
en planke på hvert sted dersom du installerer på murvegg.
Den usynlige lysstrålen må løpe uforhindret. Ingen del av
garasjeporten (eller portens skinner, fjærer, hengsler, hjul eller
andre deler) må bryte strålen mens porten lukker seg. Hvis dette er
tilfelle, må du ved hjelp av en planke bygge ut monteringsstedet til
minimumsdybden som kreves for klarering av lysstrålen.
MONTERING

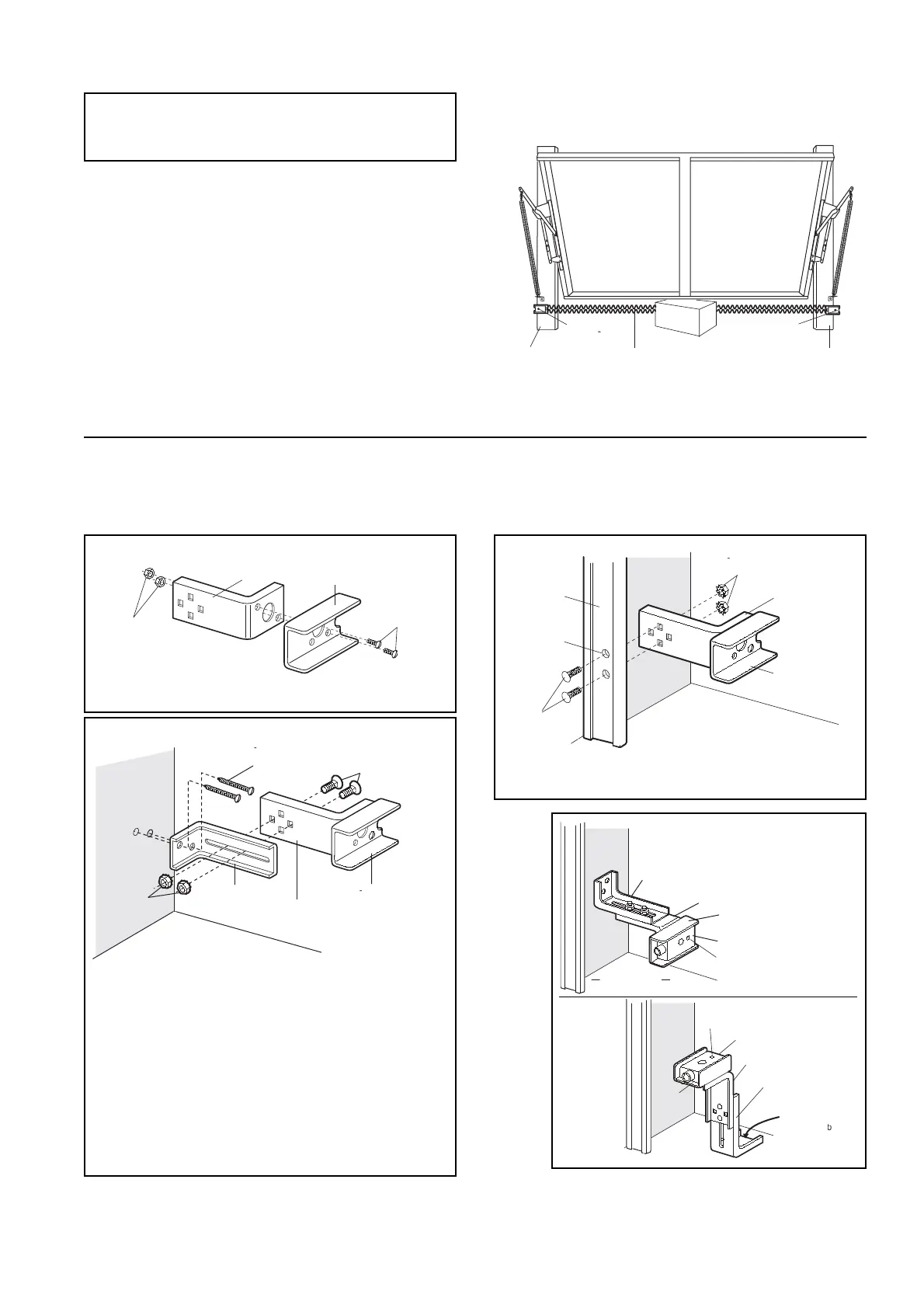

FIGUR 2
Monteringsbrakett
med firkantede hull
#10-32x3/8"
skruer
C-formet
hylster
#10-32
låsemuttere
Installasjon
Monteringsbrakett
med glidespor
1/4"-20
Låsemuttere
1/4x1-1/2"
franske skruer
1/4-20x1/2"
festebolter
(med firkantet skulder)
Garasje-
veggens
innside
C-formet
hylster
Monterings-
brakett med
firkantede hull
Installasjon på GARASJEVEGGEN
• Fest de C-formede hylstrene til monteringsbrakettene med de
firkantede hullene, ved hjelp av monteringsdelene som er vist.
FIGUR 3
Garasje-
veggens
innside
C-formet
hylster
Monteringsbrakett
med firkantede hull
1/4-20x1/2"
festebolter
1/4"-20
låsemuttere
Bor
9,5mm
hull
Garasje-
portens
spor
Installasjon på GARASJEPORTENS skinner
• Legg vekk braketten med glidespor i. Bor 9,5mm hull i hvert
spor og fest forsvarlig med monteringsdelene som er vist.
Figur 2, 3 og 4 viser anbefalt monteringsmetode for braketten(e) og det C-formede hylsteret, basert på installasjonen av sensorene på
veggen på hver side av porten, som vist, eller direkte på garasjeportens spor.
Figur 5 viser variasjoner av denne framgangsmåten som muligens vil passe bedre for din type port. Pass på at hylstrene og brakettene er
plassert i lik høyde, slik at sensorene står rett ovenfor hverandre på hver side av garasjeporten.
C-formet
hylster
Garasje-
veggens
innside
Monteringsbrakett
med firkantede hull
Monterings-
brakett
med glidespor
Alternativ
veggmontering
Sensor
Garasjens
gulv
Indikatorlys
• Fest hver brakett til brakett en med glidespor i, ved hjelp av
monteringsdelene som er vist. Vær oppmerksom på at
brakettene på venstre side av porten må være på linje
med dem på høyre side. Fest låsemutterne for hånd.
• Bruk brakettens monteringshull som sjablong for å finne fram
til riktig plassering, og bor to hull som er 4,8mm i diameter på
hver side av garasjeporten, i 100mm-150mm høyde over
gulvet (ikke høyere enn 150mm).
• Fest brakettmontasjene med 1/4"x1-1/2" franske skruer, som vist.
• Juster den venstre og den høyre braketten, slik at de sitter i
samme avstandut fra monteringsflaten. Pass på at du fjerner
alle skruer og deler som kan hindre portens gang. Stram
mutterne godt til.
Garasjens
gulv
Garasje-
veggens
innside
Alternativ
gulvmontering
Monterings-
brakett
med glidespor
Monteringsbrakett
med firkantede hull
C-formet
hylster
Sensor
Indikatorlys
Fest med
ekspansion bolt
(følger ikke med)
