Befestigungskonsole mit
viereckigen Löchern
#10-32x3/8"
Schrauben
C-Prol
#10-32
Mutter mit Federring
Montage
Installationsmethode ist die gleiche für Sektionaltore und Kipptor.
Zum Schutz von Kleinkindern sollte die Sicherheitslichtschranke nicht
höher als 100mm-150mm über dem Garagenboden installiert werden.
Vor Montage der Sicherheitslichtschranke muß die Stromzufuhr
zum Garagentorantrieb abgeschaltet werden.
Unsichtbarer
Lichtstrahl
Schutzbereich
Sensor-
modul
Sensor-
modul
Rechte
Garagenseite
Linke
Garagenseite

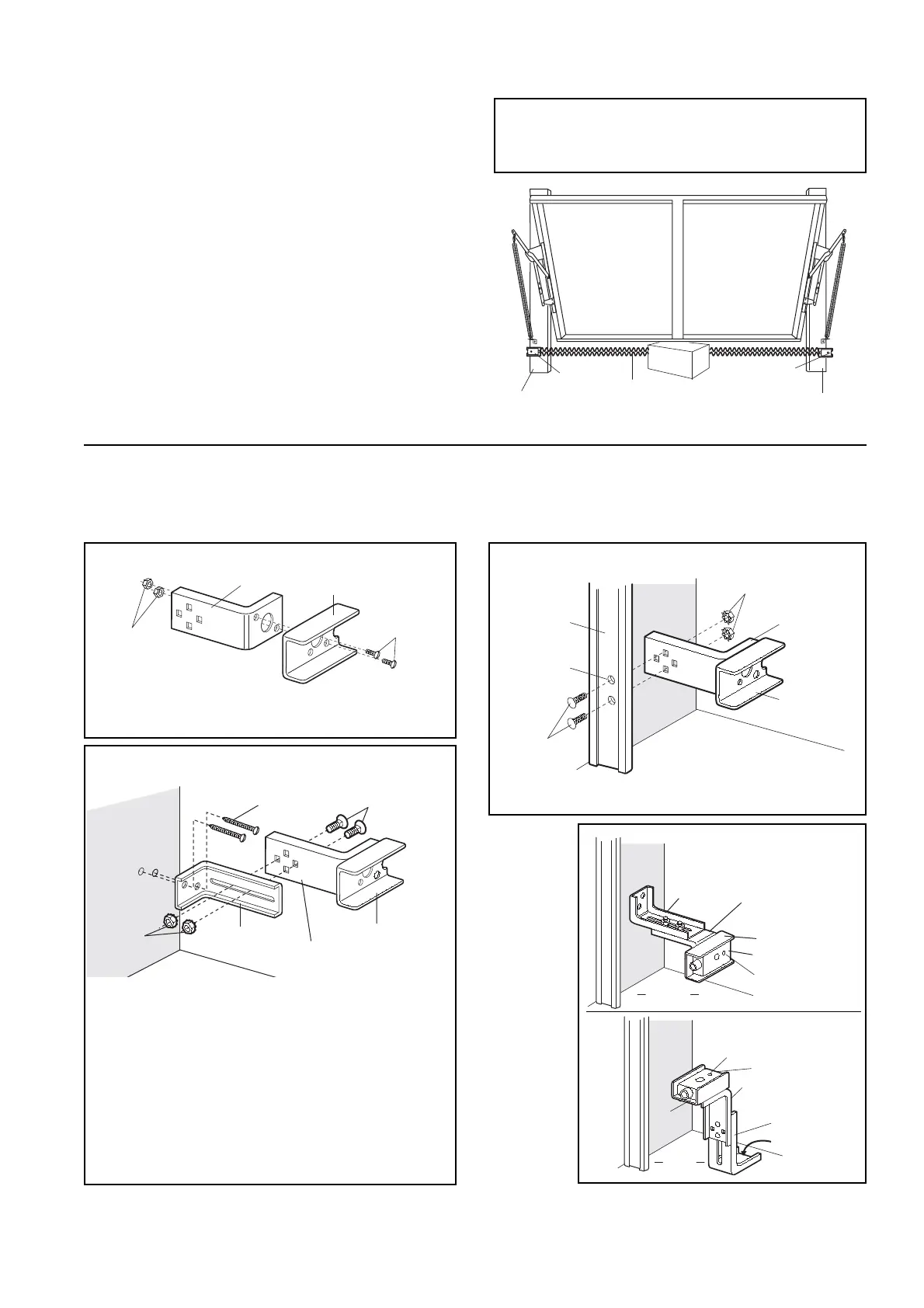

ABB. 1: Tor von der Innenseite der Garage
Das "Protektor System"-Sicherheitsreversionssensoren Modell 770EML
ABB. 2
Das C-Profil an den Befestigungskonsolen (mit den
viereckigen Löchern) unter Verwendung der gezeigten
Schrauben befestigen.
ABB. 3
Garagenin-
nenwand
C-Prol
Befestigungskonsole
mit vierekigen Löchern
1/4-20x1/2"
Schloßschrauben
1/4"-20 Mutter
mit Federring
9,5mm
Löcher
bohren
BOHREN
Garagentor-
schiene
Garagentorschienenmontage
Geschlitzte Konsole aussondern. In jeder Schiene 9,5mm
Löcher bohren und mit Kleinteilen, wie gezeigt, sichern.
Garagen-
boden
Garagen-
innen-
wand
Bodenbefestingungs-
variante
Befestigungskonsole
mit Schlitz
Befestigungkonsole mit
viereckigen Löchern
C-Prol
Sensor
Leuchtanzeige
Mit Betonankern
befestigen
(nicht mitgeliefert)
C-Prol
Garagen-
innen-
wand
Befestigungs-
konsole mit
viereckigen
Löchern
Befestingungs-
konsole
mit Schlitz
Wandbefestingungs-
Variante
Sensor
Garagen-
boden
Leuchtanzeige
Konsole mit C-Profil unter Verwendung der gezeigten
Schloßschrauben mit Muttern mit der geschlitzten Konsole
verbinden. Konsole für linke und rechte Torseite
ausrichten. Muttern mit Federring per Hand leicht anzeigen.
Konsolenbefestigungslöcher als Anhaltspunkt für das
Vorbohren der (2) 4,8mm Löcher an beiden Seiten des
Garagentores benutzen, und zwar 100-150mm über
Bodenhöhe (jedoch nicht höher als 150mm).
Konsolen mit 1/4x1-1/2" Holzschrauben, wie gezeigt,
anbringen.
Rechte und linke Konsole im gleichen Abstand von der
Befestigungsoberfläche ausrichten. Vergewissern Sie sich,
daß der Lichtstrahl nicht unterbrochen wird, dann Schrauben
oder Muttern fest anziehen.
Zur Identifizierung der Sensorenmodule, Etikettenaufschrift am
Klemmenende jedes Moduls beachten.
Die Senderlinse sendet einen unsichtbaren Lichtstrahl zur
Empfängerlinse.
Bei Unterbrechung des Lichtstrahls während des Schließvorganges
hält das Tor an und öffnet es wieder vollständig.
Die Module können auf beiden Seiten des Garagentors installiert
werden (Abb. 1) vorausgesetzt, daß das Sonnenlicht niemals in die
Empfängerlinse scheint, die Konsolen müssen jedoch so befestigt
und angeschlossen werden, daß Sende- und Empfangslinse
einander gegenüberstehen, wie in Abb. 1 gezeigt.
Die Konsolen müssen sicher an einer festen Oberfläche, wie z.B.
die Pfosten an beiden Seiten des Tors, befestigt sein; bei
Installation auf dem Mauerwerk sollte an jeder Befestigungsstelle
ein Stück Holz angebracht werden.
Der unsichtbare Lichtstrahl darf nicht unterbrochen werden. Kein
Teil des Garagentores (z.B. Torschienen, Federn, Scharniere,
Rollen, andere Kleinteile etc.) darf den Strahl während des
Schließvorganges unterbrechen. In solch einem Falle sollte durch
Unterlegung von Holz jede Sensorbefestigungsstelle soweit
verschoben werden, daß eine dauerhafte Lichtstrahlausbreitung
gewährleistet wird.
MONTAGE
Befestigungskonsole
mit Schlitz
1/4"-20
Mutter mit
Federring
1/4x1-1/2"
Holzschrauben
1/4-20x1/2"
Schloßschrauben
Garageninnenwand
C-Prol
Befestigungskonsole
mit viereckigen Löchern
Garagenwandmontage
4-DE
ABB. 4
ABB. 5
Abbildungen 2, 3 und 4 zeigen die empfohlene Montage der Konsolen und des C-Profils an der Wand von jeder Garagentorseite oder an
den Garagentorschienen.
Abb. 5 sind Montage-Varianten, die sich für Ihre Garage eventuell besser eignen. Vergewissern Sie sich, daß alle C-Profile und Konsolen
so ausgerichtet sind, daß die Sensoren einander gegenüberstehen.
