6-FR
LE PROCESSUS D’INSTALLATION EST LE MEME POUR LES PORTES PLEINES ET LES PORTES ARTICULEES.
Pour la protection de jeunes enfants, n'installez pas le Système
"Protector" à plus de 100mm-150mm du sol.
Débranchez l’ouvre-porte de garage avant d'installer le Système
"Protector".
Zone de protection
du rayon infra-rouge
Détecteur
Détecteur
Coté droit
du garage
Coté gauche
du garage

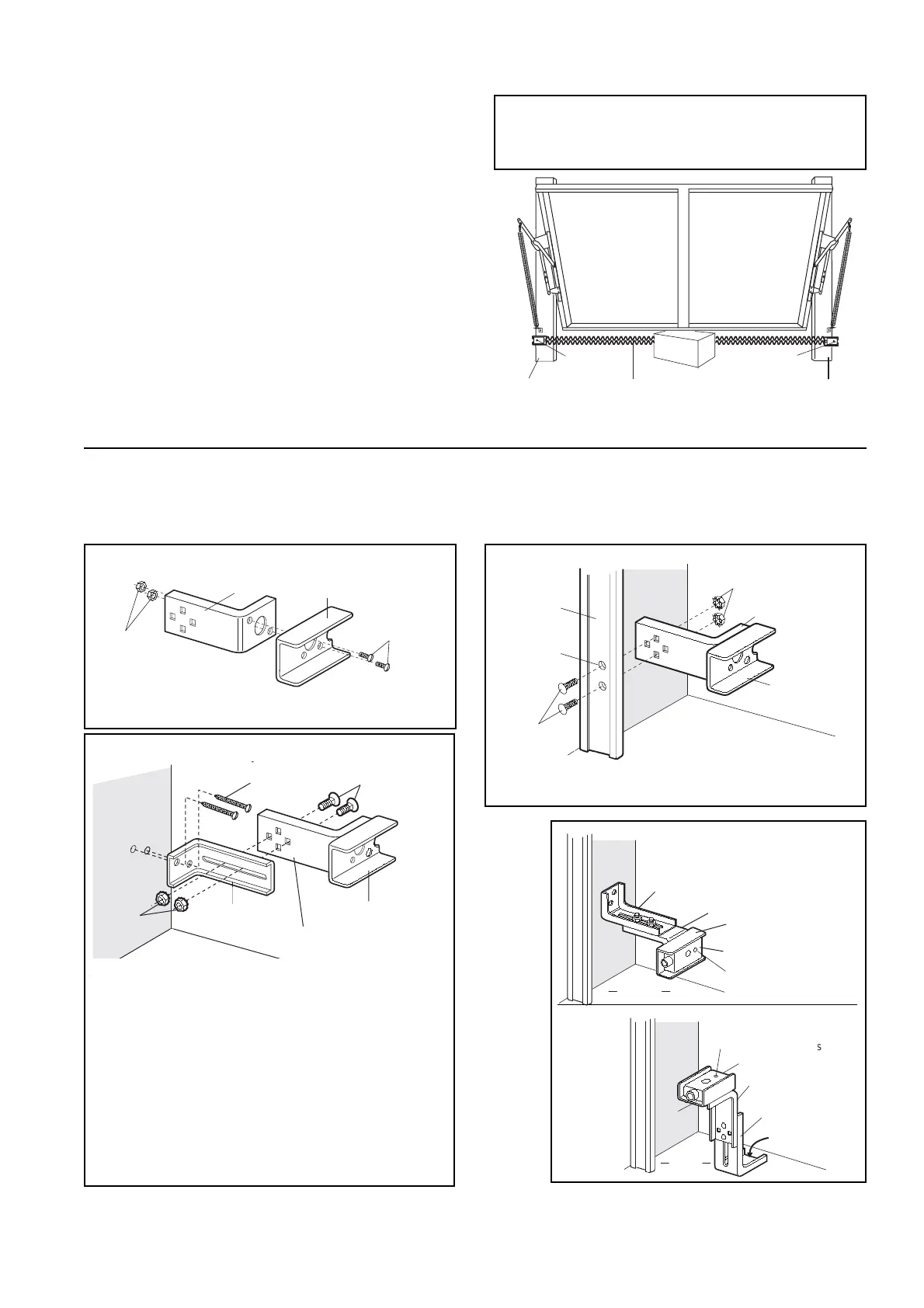

Figure 1: Face à la porte, à l'intérieur du garage.
SYSTEME "PROTECTOR" - DETECTEUR A INVERSEMENT DE SECURITE MODELE 770EML
Regardez l'étiquette placée près de la prise de branchement de
chaque détecteur pour les identifier.
L'oeil émetteur transmet un rayon infra-rouge à l'oeil récepteur.
Si un obstacle interrompt le rayon lumineux pendant la fermeture
de la porte s'arrêtera et repartira en sens inverse pour s'ouvrir
complètement.
Les détecteurs peuvent être installès indifféremment de chaque
coté de la porte du garage (Figure 1), à condition que le soleil
n'éclaire jamais directement la lentille de l'oeil récepteur, mais les
supports doivent être connectés et fixés de telle sorte que l'oeil
récepteur et l'oeil émetteur soient placés l'un en face de l'autre tel
qu'indiqué sur la figure 1.
Les supports doivent être fixés solidement sur une surface rigide et
plane tel que les montants de la porte, ou une pièce de bois
rajoutée à chaque endroit nécessaire s'il s'agit d'une construction
en ciment.
Le trajet du rayon infra-rouge doit être dégagé de tout obstacle.
Aucune partie de la porte de garage (ni les rails, les ressorts, les
charnières, les roulettes ou tout autre pièce de quincaillerie) ne doit
interrompre le trajet du rayon infra-rouge durant la fermeture de la
porte. Dans le cas contraire, utilisez un morceau de bois pour
surélever l'endroit ou chaque détecteur doit être monté, jusqu'à la
profondeur minimum pour protéger l'intégrité du rayon.
ASSEMBLAGE
FIGURE 2
Support de montage
avec trous carrés
#10-32x3/8"
Vis
Encadrement
en "C"
#10-32
Ecrous de
fixation
Installation
Support de
montage rainuré
1/4"-20
Ecrous de
fixation
1/4x1-1/2"
Vis à tête carrée
1/4-20x1/2" Boulons
(avec embases carrés)
Paroi intérieure
du garage
Encadrement en "C"
Support de montage
avec trous carrés
Installation sur mur de garage
• Fixez les encadrements en "C" aux supports de montage en
utilisant les trous carrés et la quincaillerie représentée.
FIGURE 3
Paroi
intérieure
du garage
Encadrement
en "C"
Support de montage
avec trous carrés
1/4-20x1/2"
Boulons
1/4"-20 Ecrous
de fixation
Percez des
trous d’environ
9,5mm
Montant de
porte de garage
Installation sur montants de porte de garage
• Ne tenez pas compète des supports rainurés. Percez des trous
d'environ 9,5mm dans chaque montant et fixez solidement à
l'aide de la quincaillerie tel qu'indiqué.
Les figures 2, 3 et 4 indiquent le montage recommandé pour les supports et l'encadrement en "C" selon l'installation des détecteurs sur le
mur, de chaque coté de la porte de garage, tel que le montre, ou directement sur les montants de la porte de garage.
Le figure 5 est des variantes que peuvent correspondre mieux à votre installation particulière. Assurez-vous que les encadrements et les
supports soient alignés afin que les détecteurs soient bien en face l'un de l'autre, de chaque coté de la porte du garage.
Encadrement
en "C"
Paroi
intérieure
du garage
Support de montage
avec trous carrés
Support de
montage
rainuré
Variante de
montage
sur le mur
Détecteur
Sol du
garage
Voyant lumineux
• Fixez chaque montage à un support rainuré, en utilisant la
quincaillerie représentée. Notez l’alignement des supports à
droite et à gauche de la porte. Serrez les écrous de fixation
à la main.
• Utilisez les trous des supports de montage comme gabarits
pour situer et percer deux trous de guidage d'environ 4,8mm
de diamètre des deux cotés de la porte de garage, de
100mm-150mm au-dessus du sol (mais pas à plus de 150mm
du sol).
• Fixez les montages de support à tête carree de 1/4"x1-1/2",
tel qu’indiqué.
• Ajustez les montages de support à le même distance de la
surface de montage à gauche et à droite. Assurez-vous qu'il
n'existe plus aucun obstacle de quincaillerie et serrez les
boulons à fond.
Sol du
garage
Paroi
intérieure
du garage
Variante du
montage
au sol
Support de
montage rainuré
Support de montage
avec trous carrés
Encadre-
ment
en "C"
Détecteur
Voyant
lumineux
Fixez avec une
ancre à ciment
(non fournie)
