• Leg de steunen met sleuf terzijde. Boor 9,5mm gaten in elke
deurpost en zet de steunen met houders stevig vast met de
getoonde ijzerwaren.
8-NE

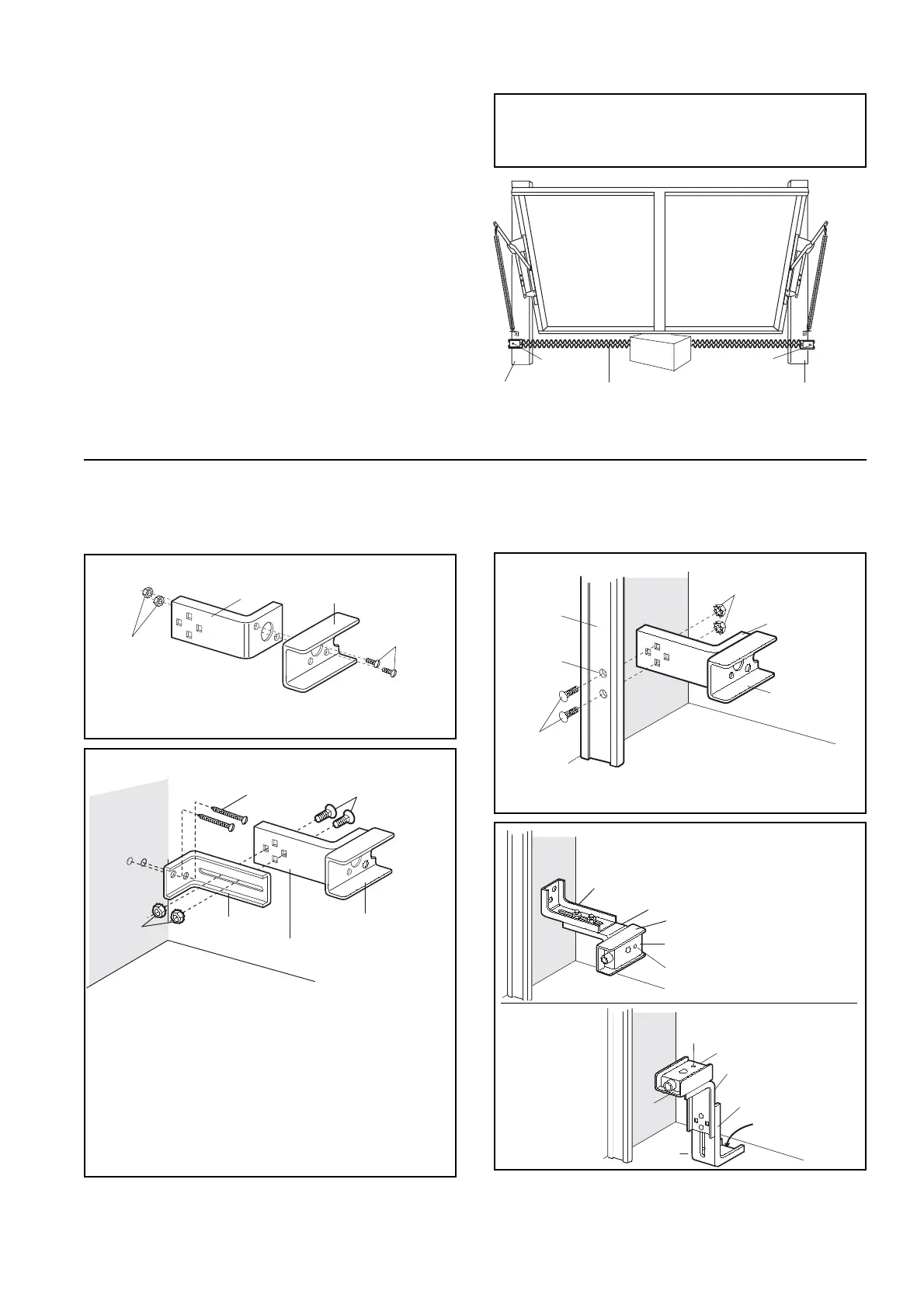

Afbeeldingen 2, 3 en 4 tonen de aanbevolen montage van de steun(en) en houder(s) voor het installeren van de detectorelementen op de
muur aan weerszijden van de garagedeur, zoals afgebeeld, of op de posten van de garagedeur zelf.
Afbeelding 5 laat variaties zien, die misschien beter overeenkomen met de vereisten van uw specifieke installatie. Zorg ervoor dat de
steunen en houders goed uitgelijnd zijn, zodat de detectors aan weerszijden van de garagedeur recht tegenover elkaar komen.
AFBEELDING 2
AFBEELDING 4
Kijk op het etiket op de aansluitkant van elk element om de
detectoren te identificeren.
Het zendende oog stuurt een onzichtbare lichtstraal naar het
ontvangende oog.
Als de lichtstraal door een obstakel onderbroken wordt terwijl de
garagedeur dichtgaat, stopt de deur en gaat weer terug naar de
volledig geopende stand.
De elementen kunnen willekeurig aan beide zijden van de
garagedeur bevestigd worden (Afbeelding 1) mits de zon nooit
recht in de lens van het ontvangende oog schijnt; de steunen
moeten echter zo bevestigd worden dat het zendende en
ontvangende oog naar elkaar toegekeerd zijn, zoals getoond in
Afbeelding 1.
De steunen moeten stevig op een solide ondergrond bevestigd
worden, bijvoorbeeld de posten aan weerszijden van de deur; of
voeg op beide plaatsen een stuk hout toe als u de elementen op
metselwerk monteert.
Er mogen zich geen obstakels op de baan van de onzichtbare
lichtstraal bevinden. Geen enkel deel van de garagedeur
(deurgeleiders, veren, scharnieren, rollers of andere onderdelen)
mag de lichtstraal doorkruisen tijdens het dichtgaan van de deur.
Als dit wel het geval is, gebruik dan een stuk hout om de plaatsen
waar de detectorelementen gemonteerd zijn uit te bouwen tot de
minimale diepte die nodig is om een onbelemmerde baan voor de
lichtstraal te verzekeren.
• Monteer elke set op de steun met sleuf met behulp van de getoonde
ijzerwaren. Teken de uitlijning van de steunen af aan de linker en
rechter kant van de deur. Draai de zelfborgende moeren licht vast.
• Gebruik de montagegaten van de steun als patroon voor het
aanmerken en boren van (2) aanzetgaten met een doorsnede
van 4,8mm aan weerszijden van de garagedeur op 100mm tot
150mm boven de vloer (maar niet hoger dan 150mm).
• Bevestig de steunen met houder met 1/4"x1-1/2"
moerschroeven zoals afgebeeld.
• Stel de linker en rechter steun met houder af op dezelfde
afstand vanaf het montageoppervlak. Zorg ervoor dat alle
obstakels gevormd door onderdelen van de deur uit de weg
zijn. Draai de moeren stevig vast.
MONTAGE
