Chattanooga Hydrocollator E-2 - Page 136

6

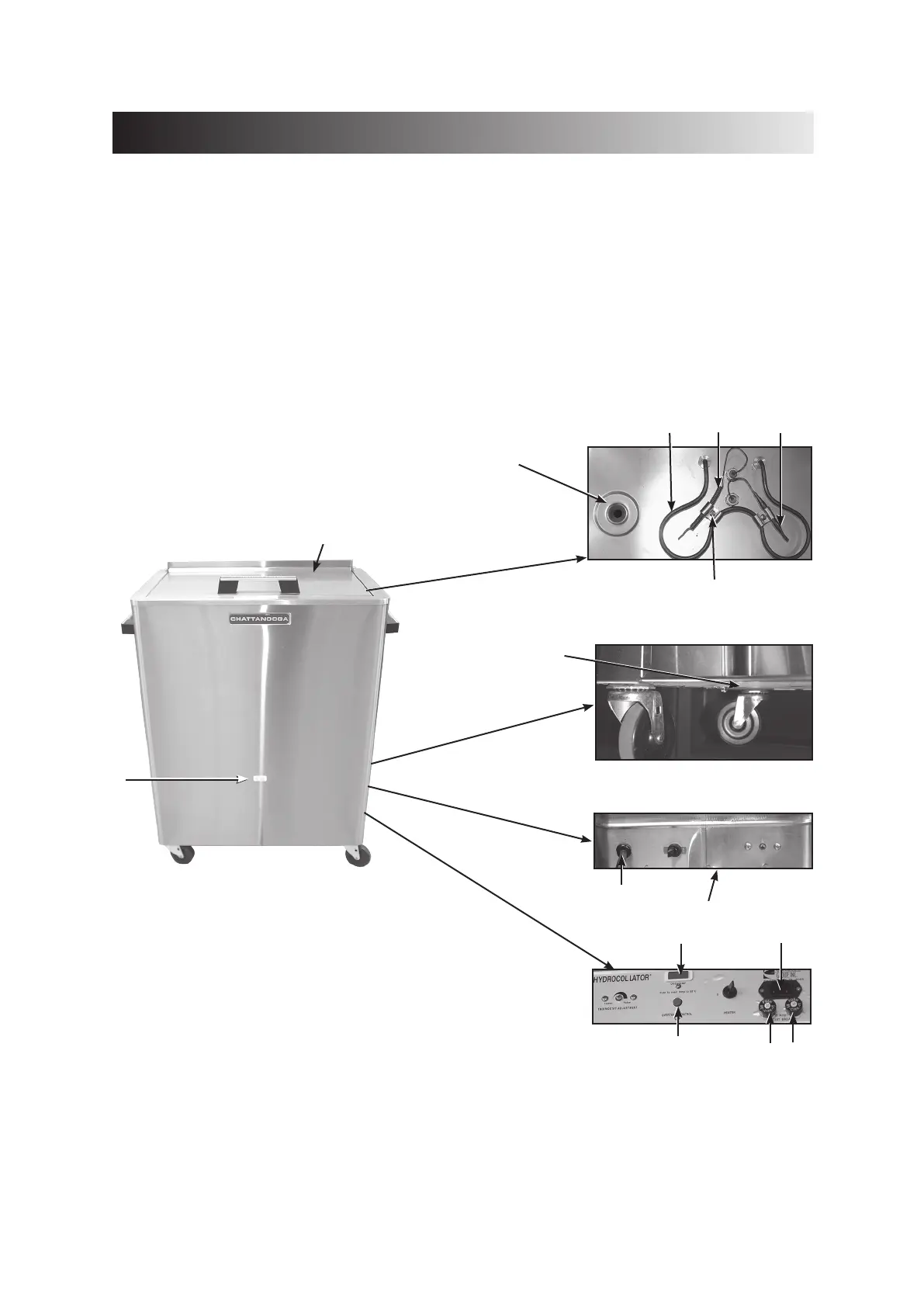

Diagram
1. Värmeelement 10. IEC-kontakt
2. Avlopp 11. Nätspänningskabel
3. Överhettningstermostat 12. Avloppsventil (visas ej här
4. Termostat, hydraulisk 13. Återställningsknapp för över
5. Konsol (hopsättning med konsol och kula, termostat A/B) hettningsskydd*
6. Lock 14. 6,3 A-säkringar
7. 3-tumshjul 15. Signallampa, röd
8. Överhettningslampa 16. Signallampa, klar
9. Kopplingsbox (J-Box), kåpa
OBS! Modell M-4 visas, andra modeller varierar i utseende.
•Alla220–240voltochM-4120volthardennaknapp
2
3
4
1
5
7
8
10
14
14
13
Vy inuti
6
Närbild av baksidan
(nedre, vänstra sektionen)
16
Baksidan 220/240 Volt
Baksidan 120 volt
9
11
Hydrocollator
®
Heating Units
TERMINOLOGI
