Chattanooga Hydrocollator E-2 - Page 137

7

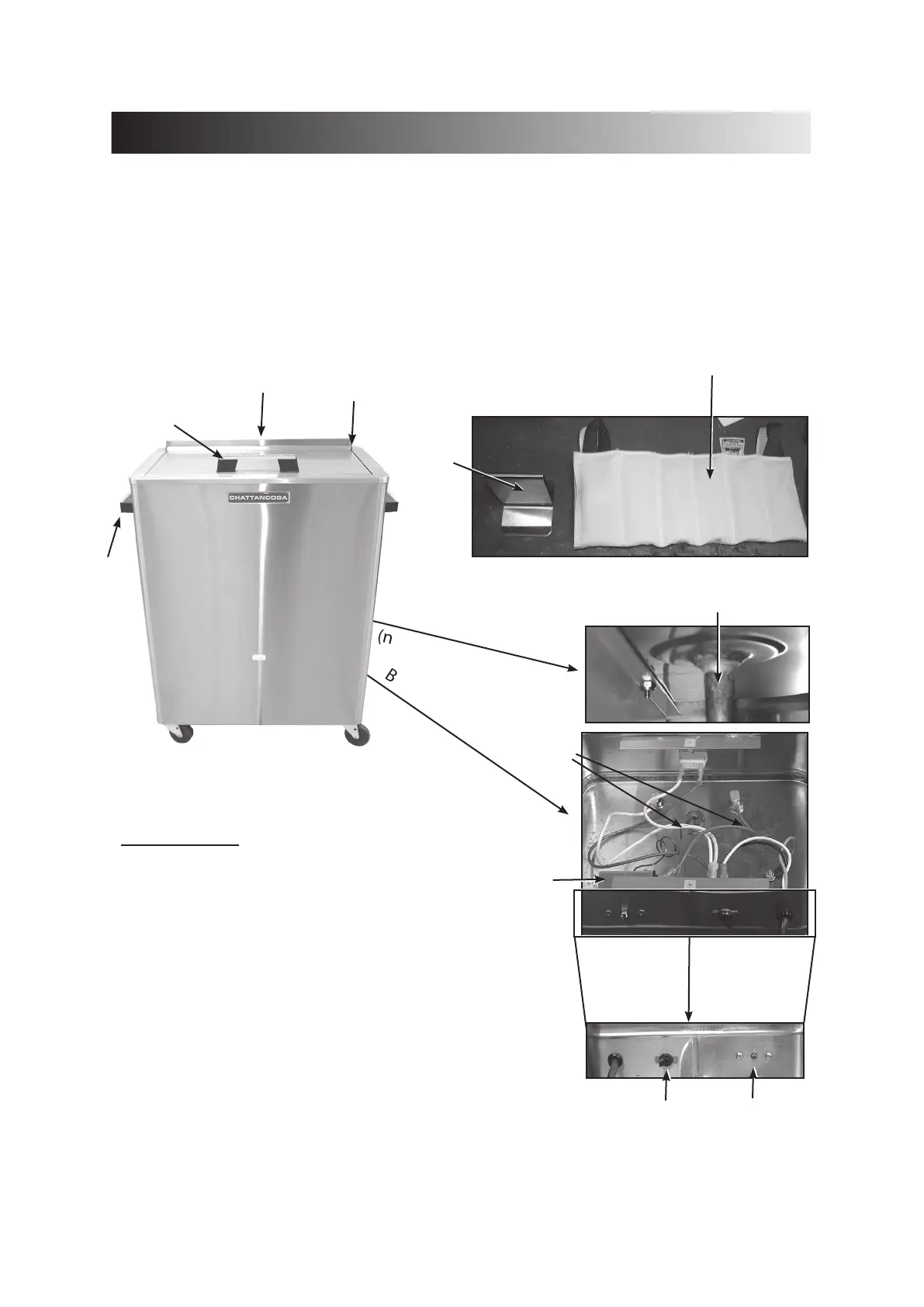

Närbild av baksidan
(nedre, högra sektionen)
17. HotPac 23. Sidohandtag
18. Pac-inlägg för hals 24. Termostat, hydraulisk
19. Avlopp, kopparrör 25. Intensitetskontroll för termostaten
20. Gångjärnsbultar för locket 26. På/av-knapp
21. Vred/handtag för locket 27. Remmar för inre kablage
22. Gångjärn för locket
17
18
22
Diagram (FORTSÄTTNING)
20
21
23
19
Visas ej på bild:
28. Trådställning i rostfritt stål
29. Avloppsventil, kula – 1/2 i reserv
30 Avlopp, slang, slutstycke
31. Reservtank
32. Yttre mantel
33. Termisk lågvattenssats
34. Handtag för locksats
35. Vattentjuv
36. Konsol, elementstöd (2 av vardera) [endast M-4]
37. Plastfötter
38. 10 A-brytare
39. Avloppsslang
Baksidan (upp och ner)
(J-boxen öppen)
26 25
24
27
Höger sida
upp (baksi-
dan)
Hydrocollator
®
Heating Units
TERMINOLOGI
