DEFINITIONEN

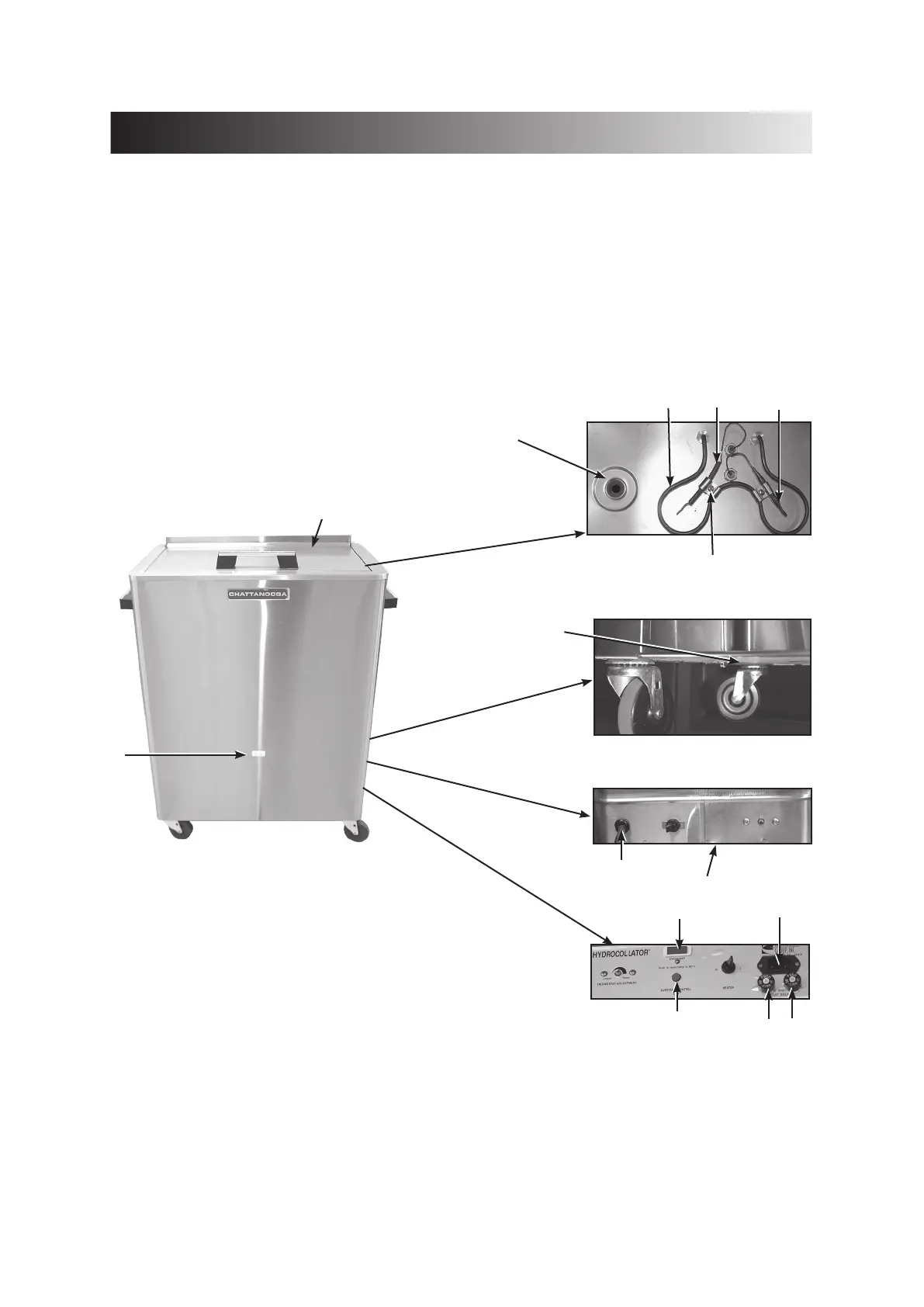

Diagramm
1. Heizelement 9. Abdeckung des Anschlusskastens
2. Abfluss 10. IEC-Anschluss
3. Übertemperaturthermostat 11. Netzkabel
4. Hydraulischer Thermostat 12. Abflussventil (nicht dargestellt)
5. Befestigungsclip (Bausatz A/B 13. Schalter zum Zurücksetzen von Übetemp
Befestigungsclip & Kolbenthermostat) 14. 6,3-A-Sicherungen
6. Deckel 15. Rote Kontrolllampe
7. 3-Zoll-Rollen 16. Durchsichtige Kontrolllampe
8. Übertemperaturleuchte
HINWEIS: Die Abbildung zeigt das Modell M-4; andere Modelle können anders aussehen.
* Diesen Schalter haben alle Geräte mit 220–240 V und M-4 mit 120 V.
2
3
4
1
5
7
8
10
14
14
13
Innenansicht
6
Ausschnitt Rückansicht
(unten links)
16
Rückansicht 220/240 Volt
Rückansicht 120 Volt
9
11
Hydrocollator
®
Heating Units
