7
26 25
24
27
mit rechter
Seite nach
oben (Rück-
ansicht)

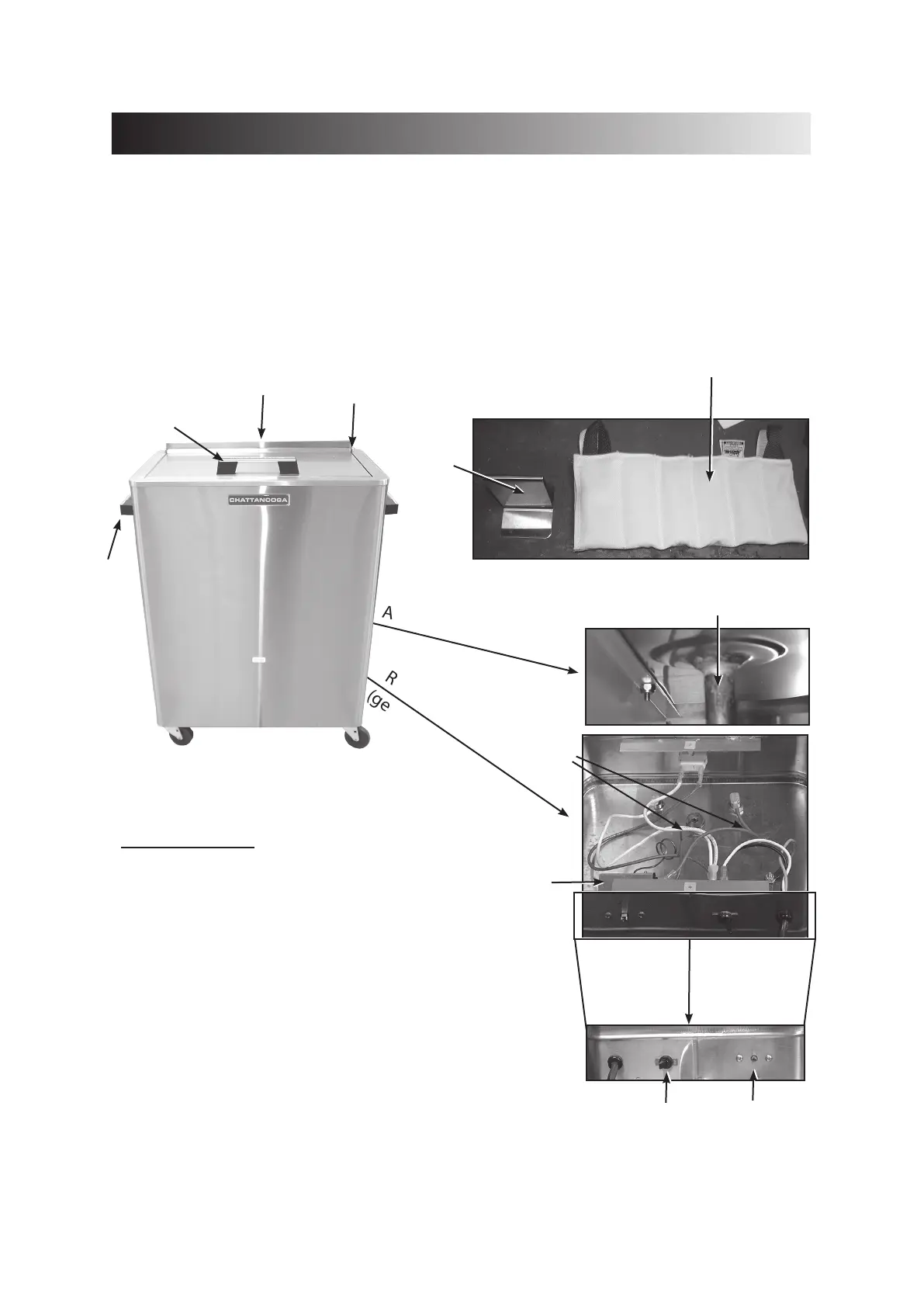

DEFINITIONEN
Ausschnitt Rückansicht
(unten rechts)
17. Hot Pac 23. Seitlicher Griff
18. Neck-Pac-Einsatz 24. Hydraulischer Thermostat
19. Abfluss, Kupferrohr 25. Thermostat-Intensitätsregler
20. Muttern Befestigungsscharnier 26. Ein-/Ausschalter
21. Deckelgriff 27. Interne Verkabelung
22. Deckelgelenk
17
18
22
Diagramm (Fortsetzung)
20
21
23
19
Nicht dargestellt:
28. Edelstahlgestell
29. Abflussventil, Kugel – 1/2 Ersatz
30. Abfluss, Schlauch, Latz
31. Ersatztank
32. Mantel
33. Thermo-Niedrigwassersatz
34. Decksatzgriff
35. Wassersieb
36. Klemme, Elementstütze (je 2, nur M-4)
37. Kunststofffuß
38. 10-A-Schalter
39. Abflussschlauch
Rückansicht (umgedreht)
(geöffneter Anschlusskasten)
