Chattanooga Hydrocollator E-2 - Page 56

6

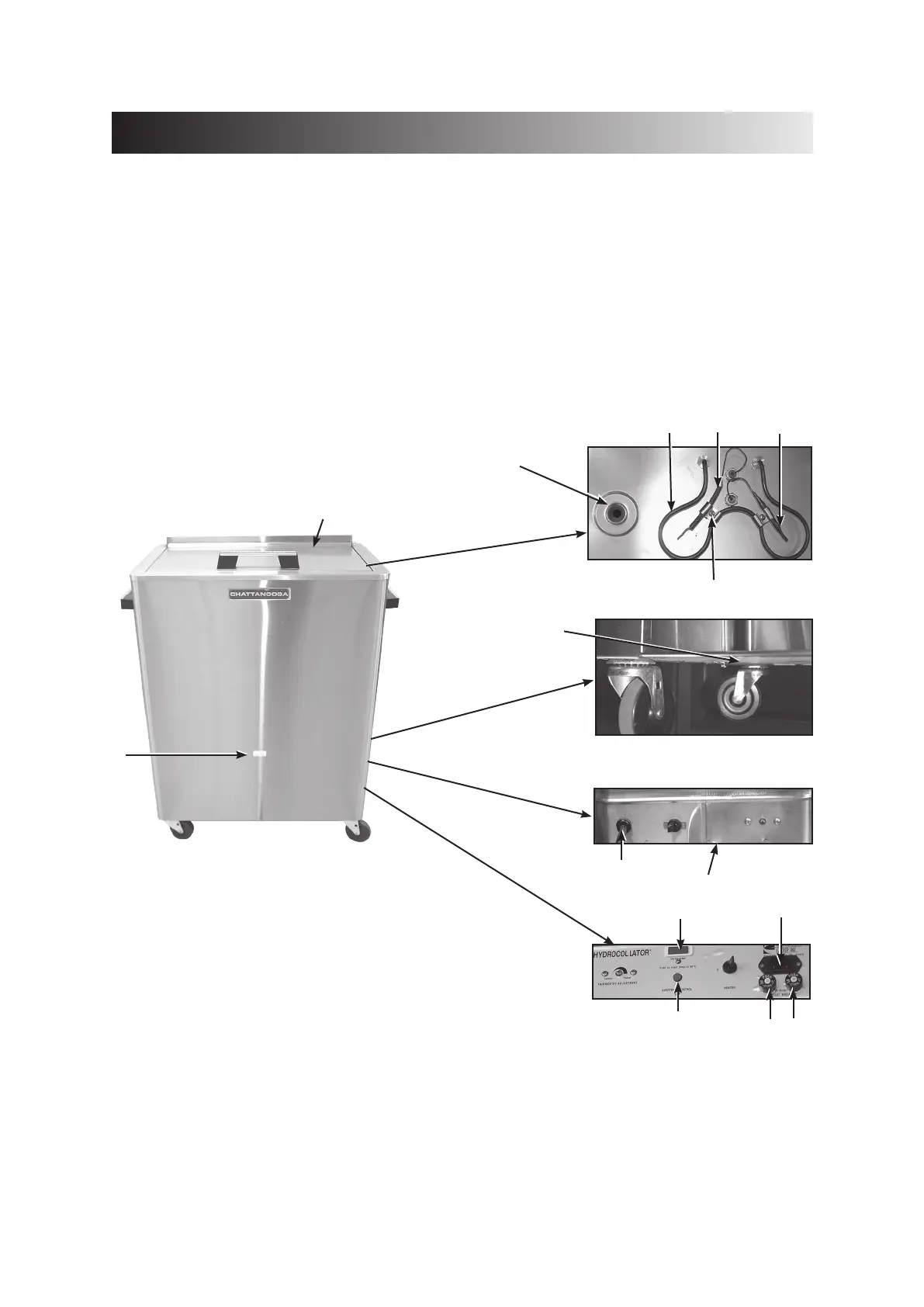

Diagrama
1. Elemento calefactor
2. Desagüe
3. Termostato Overtemp
4. Termostato, hidráulico
5. Soporte (Ensamblaje de soporte y
termostato pera A/B)
6. Tapa
7. Ruedecilla de 7,62 cm
8. Luz Overtemp
9. Cubierta de la caja de conexiones
(J-Box)
10. Conector IEC
11. Cable eléctrico
12. Válvula de desagüe (no mostrado)
13. Botón Overtemp de reinicio*
14. 6.3 Fusibles Amp
15. Lámpara piloto, roja
16. Lámpara piloto, transaparente
NOTA: Modelo mostrado: M-4, los modelos pueden variar.
•TodoslosM-4220-240Voltiosy120Voltiostienenestebotón.
2
3
4
1
5
7
8
10
14
14
13
Vista interior
6
Primer plano de la vista trasera
(Sección izquierda inferior)
16
Vista trasera 220/240 Voltios
Vista trasera 120 Voltios
9
11
Hydrocollator
®
Heating Units
NOMENCLATURA
