7

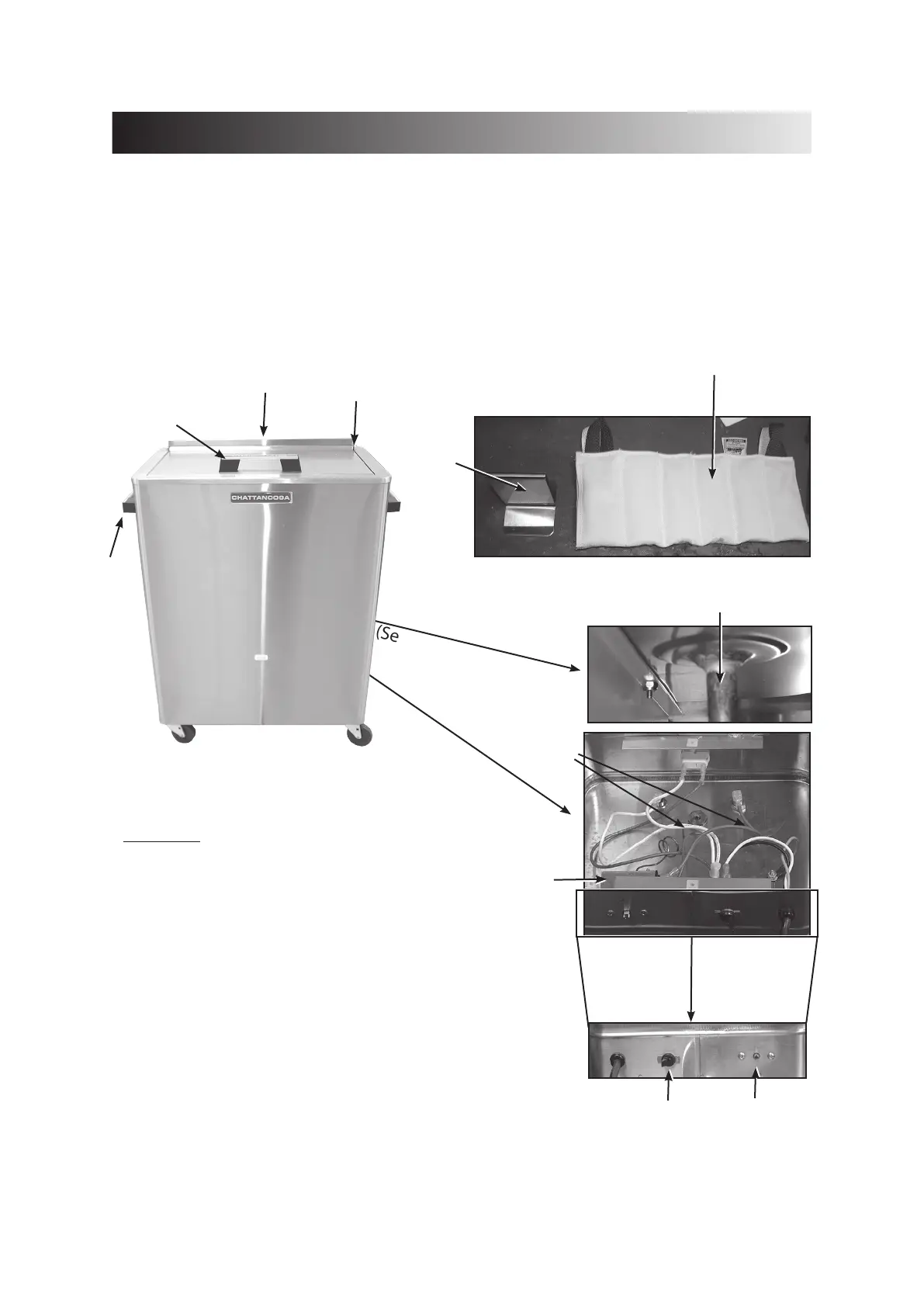

Primer plano de la vista
trasera
(Sección derecha inferior)
17. Hot Pac 23. Mango lateral
18. Folleto del Neck Pac 24. Termostato, hidráulico
19. Desagüe, tubo de cobre 25. Control de intensidad del termostato
20. Tuercas de la bisagra de la tapa 26. Interruptor de encendido y apagado
21. Mando de control de la tapa 27. Arnés del cableado interno
22. Bisagra de la tapa
17
18
22
Diagrama (CONTINUACIÓN)
20
21
23
19
No ilustrado:
28. Estante de alambre de acero inoxidable
29. Vávula de desagüe, Bola de ½ de recambio
30. desagüe, manguera, grifo
31. Tanque de recambio
32. Camisa exterior
33. Kit Thermo Low watert
34. Mango del kit de tapas
35. Ladrón
36. Soporte, Soporte del elemento (2 cada)
[sólo el M-4]
37. Pies de plástico
38. Interruptor de 10 amperios
39. Manguera de desagüe
(J-Box Abierta)
Lateral derecho arriba
(Vista de la parte pos-
terior)
26 25
24
27
Vista trasera (la parte superior abajo)
Hydrocollator
®
Heating Units
NOMENCLATURA
