6

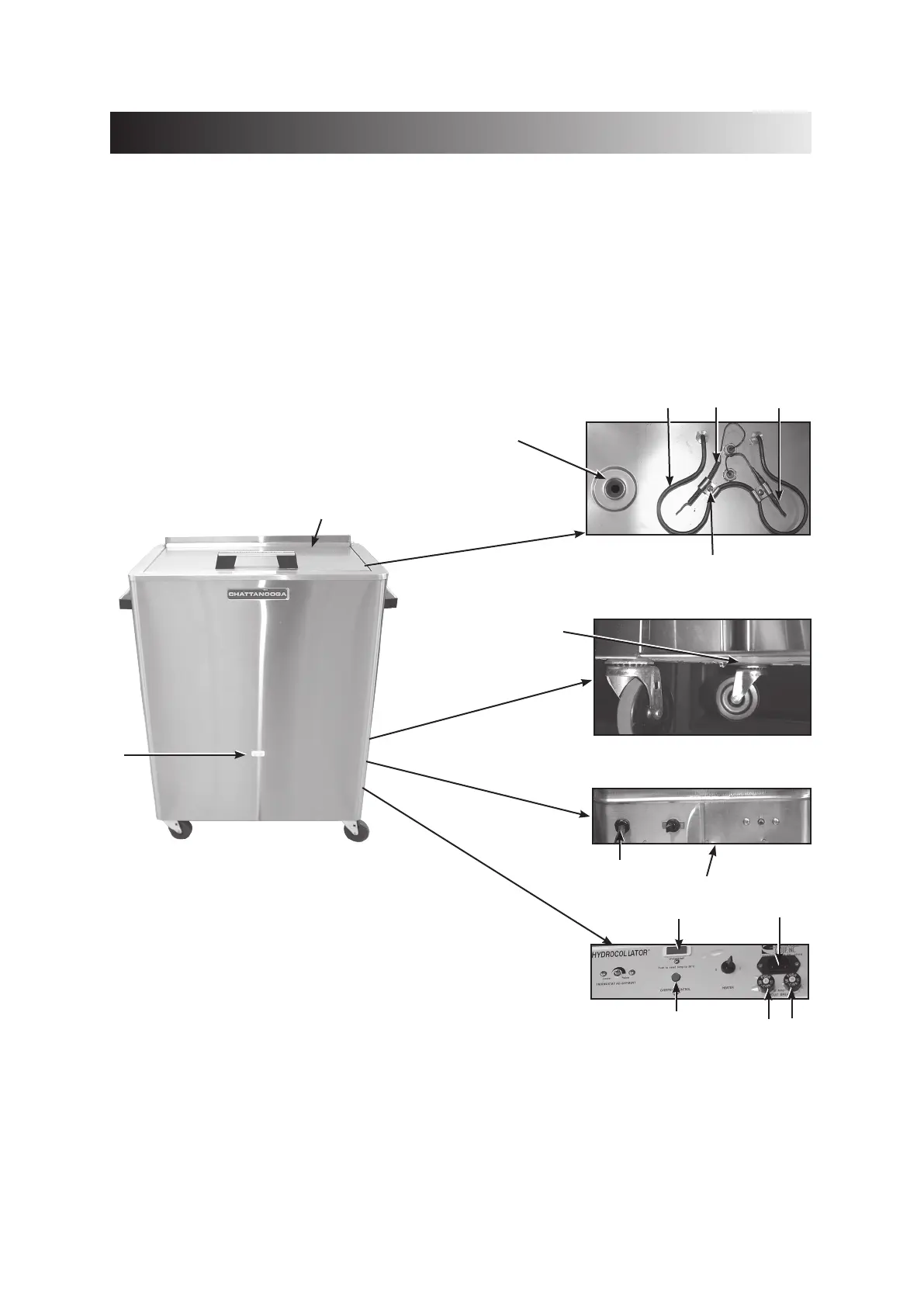

Schema
1. Riscaldatore 10. Presa IEC
2. Unità di drenaggio 11. Cavo di alimentazione
3. Termostato temp. max 12. Valvola di drenaggio
4. Termostato, idraulico (non raffigurata)
5. Staffa (gruppo A/B staffa e lampadina termostato) 13. Pulsante ripristino temp. max
6. Coperchio 14. Fusibili da 6,3 A
7. Ruota girevole da 3" 15. Spia luminosa, rossa
8. Spia temp. max 16. Spia luminosa, trasparente
9. Coperchio centralina
NOTA: il modello raffigurato è l'M-4; l'apparecchio varia a seconda del modello.
* Questo pulsante è presente su tutti i modelli a 220-240 V e sul modello M-4 a 120 V
2
3
4
1
5
7
8
10
14
14
13
Vista dell'interno
6
Primo piano vista
posteriore
(sezione inferiore sinistra)
16
Vista posteriore 220/240 V
Vista posteriore 120 V
9
11
Hydrocollator
®
Heating Units
NOMENCLATURA
