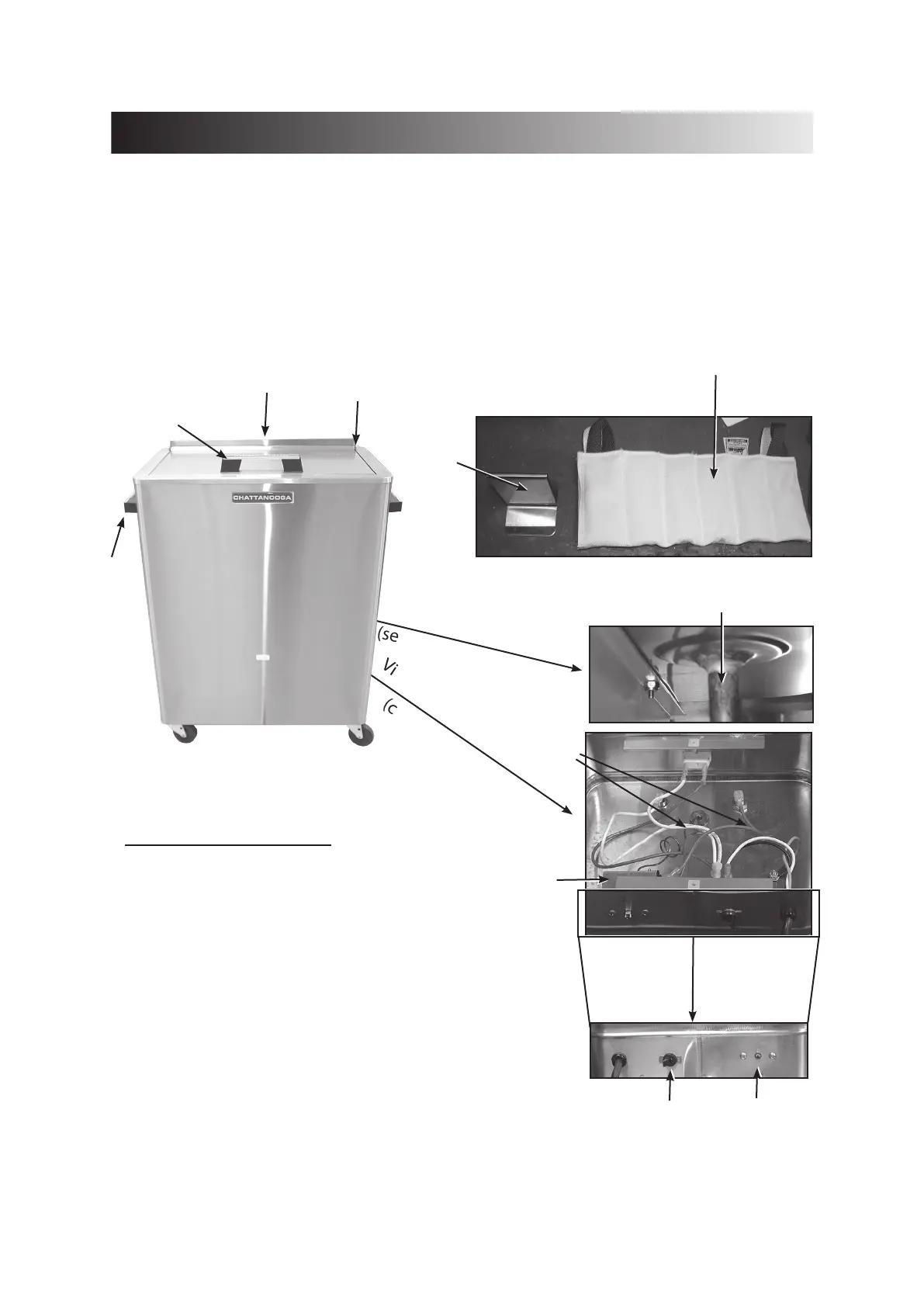

7
Primo piano vista
posteriore
(sezione inferiore destra)
17. HotPac 23. Maniglia laterale
18. Inserimento impacco collo 24. Termostato, idraulico
19. Unità di drenaggio, tubo in rame 25. Controllo dell'intensità del termostato
20. Dadi cerniera coperchio 26. Interruttore On/Off
21. Manopola/maniglia coperchio 27. Cavi interni
22. Cerniera coperchio
17
18
22
Schema (segue)
20
21
23
19
Componenti non illustrati:
28. Armadio cavi in acciaio inox
29. Valvola di drenaggio, sfera - 1/2 in sostituzione
30 Unità di drenaggio, tubo flessibile, portagomma
31. Serbatoio di ricambio
32. Involucro esterno
33. Kit termostato acqua bassa
34. Maniglia kit coperchio
35. Raccordo idraulico
36. Staffa, elemento di supporto (2 ciascuno) [solo M-4]
37. Piedini in plastica
38. Interruttore 10 A
39. Tubo di drenaggio
Vista posteriore (capovolta)
(centralina aperta)
26 25
24
27
Lato destro
in alto (vista
posteriore)
Hydrocollator
®
Heating Units
NOMENCLATURA
