2.3.2 Protection thermique
Cette machine est protégée par un thermostat
empêchant le fonctionnement de la machine au
dépassement des températures admises. Dans ces
conditions, le ventilateur continue à fonctionner et le
display AM afche, en mode clignotant, le sigle “tH”.
3 DESCRIPTION DU GÉNÉRATEUR (Fig. 1)
A – Prise (-): Pour connecter le câble de masse.
B – Raccord centralisé : Connecter la torche de soudure.
C – Connecteur : Pour brancher les commandes à
distance et le câble de commande de la torche Push–
Pull (EL900005).
F – Connecteur : Connecteur type DB9 ( RS 232 ) à utiliser
pour mettre à jour les programmes du microprocesseur.
L – Interrupteur ON/OFF.
M Cordon d’alimentation.
N – tuyau du gaz.
4 DESCRIPTION DU PANNEAU DE COMMANDES
(Fig.2)
Touche de sélection AE.
En appuyant brièvement sur la touche on sélectionne
la valeur réglable avec le bouton AI. Les valeurs
sélectionnables sont visualisées par les LED AA/AB/AC/
AD.
Voyant AA PRG.
Signale que le display AL visualise le numéro de
programme enregistré.
Voyant AB Épaisseur.
Le display AL afche l’épaisseur conseillée par rapport
aux valeurs de courant et vitesse enregistrées. Actif
seulement dans les procédés synergiques.
Voyant AC Vitesse du l.
Indique que le display AL afche la vitesse du l de
soudure.
Voyant AD Courant.
Indique que le display AL afche un courant de soudure.
Pendant le soudage afche toujours le courant mesuré; la
machine étant arrêtée, si AG est OFF, afche le courant
enregistré.
VOYANT AF Position globulaire
Non sélectionnable. Actif dans le procédé MIG synergique.
L’allumage signale que le paire de valeurs choisies pour
la soudure peuvent générer des arcs instables et avec
projections.
VOYANT AG Hold.
N’est pas sélectionnable. Indique que les valeurs
visualisées par les displays AL et AM (normalement
Ampères et Volts) sont les valeurs utilisées pour la dernière
soudure exécutée. Est activé à la n de chaque soudage.
B
A
C
F
L
M
N

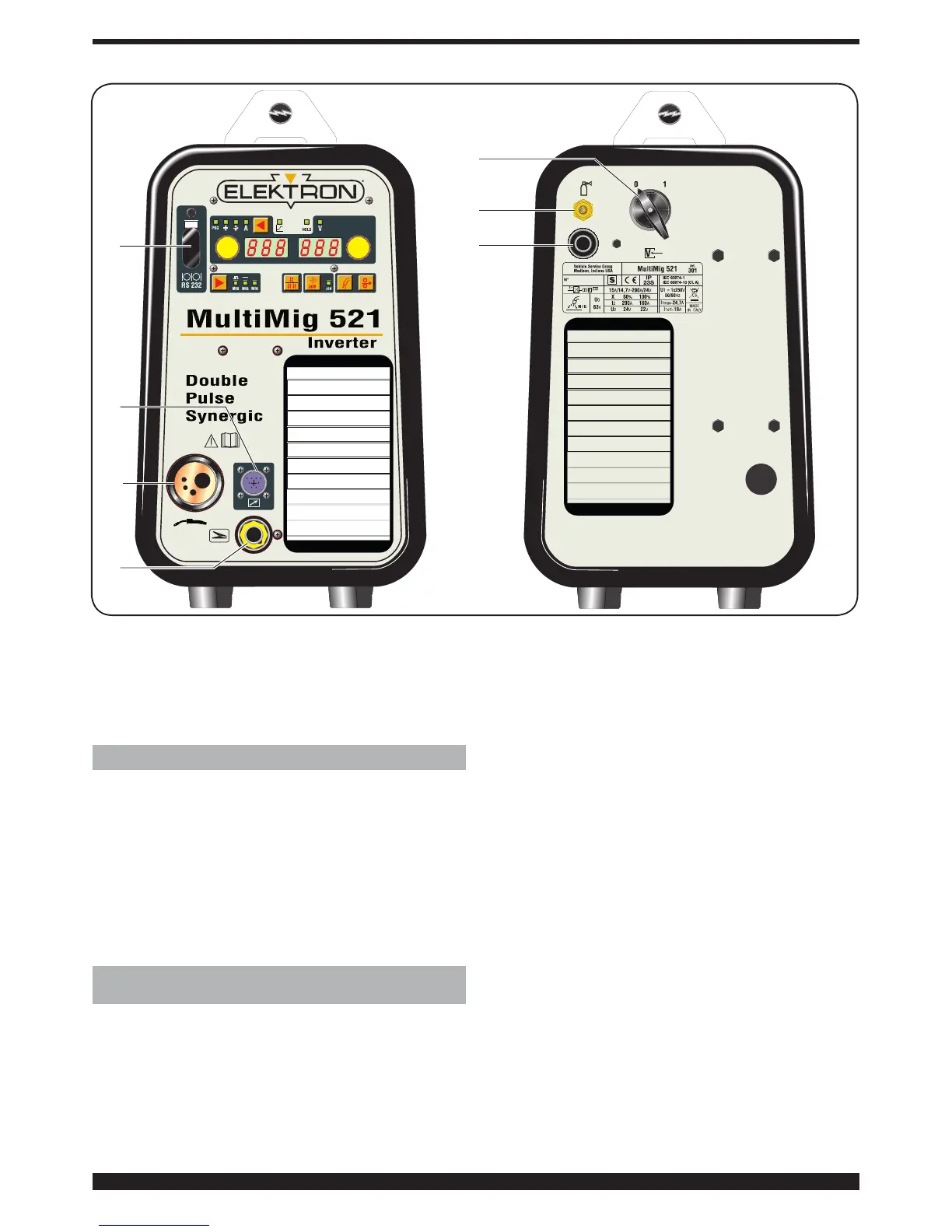

Fig. 1
