Para conrmar la función deseada basta pulsar durante 3
segundos el pulsador AV, la sigla visualizada en el display
AM iniciará a centellear y pasados algunos segundos, un
sonido conrmará la memorización.
6 INSTALACIÓN
La instalación de la soldadora deberá ser realizada por
personal experto. No instalar la soldadora sobre piso con
inclinación superior a 10°.
Controlar que la tensión de alimentación sea de 230 V
50/60 Hz con un mínimo de 30 amperios de servicio. En
caso de estar conectado a circuito protegido con fusibles
se deben usar fusibles de retardo con marca "D". Usar
un enchufe Nema tipo 6-30P para 230 V, controlando que
el "conductor verde" del cable de alimentación quede
conectado a tierra o “terminal de tierra”.
6.1 COLOCACIÓN
El peso de la soldadora es de aproximadamente 80 Kg.
Colocar el aparato en una zona que asegure una buena
estabilidad, una eciente ventilación en grado de evitar
que el polvo metálico (por ej. de esmerilado) pueda entrar.
6.2 PUESTA EN FUNCIONAMIENTO
Montar el enchufe en el cable de alimentación teniendo
particular cuidado de conectar el conductor amarillo verde
al polo de tierra. Vericar que la tensión de alimentación
corresponda a la nominal de la soldadora.
Dimensionar los fusibles de protección en base a los
datos citados en la placa de los datos técnicos.
Esta soldadora ha sido proyectada para poder montar
contemporáneamente 2 sopletes de soldadura y 2 bobi-
nas de hilo diámetro 2mm, la máquina no puede soldar
con los 2 sopletes en el mismo momento, la elección de
cual soplete utilizar se hace con el conmutador de selec-
ción D.
La bombona del gas debe estar equipada con reductor
de presión y ujómetro. Si la bombona estuviera coloca-
da en la plataforma porta bombonas del carro, debe
estar sujeta con la correa correspondiente. Solo después
de haber colocado la bombona, conectar el tubo del gas
que sale de la parte trasera de la máquina con el regula-
dor de presión.
Del tablero posterior salen 2 tubos de gas, uno está aco-
plado al empalme centralizado B y el otro al empalme
centralizado B1, para el acoplamiento adecuado ver la
placa situada en el lado.
El ujo del gas debe ser regulado a 8-10 litros/ minuto
aproximadamente.

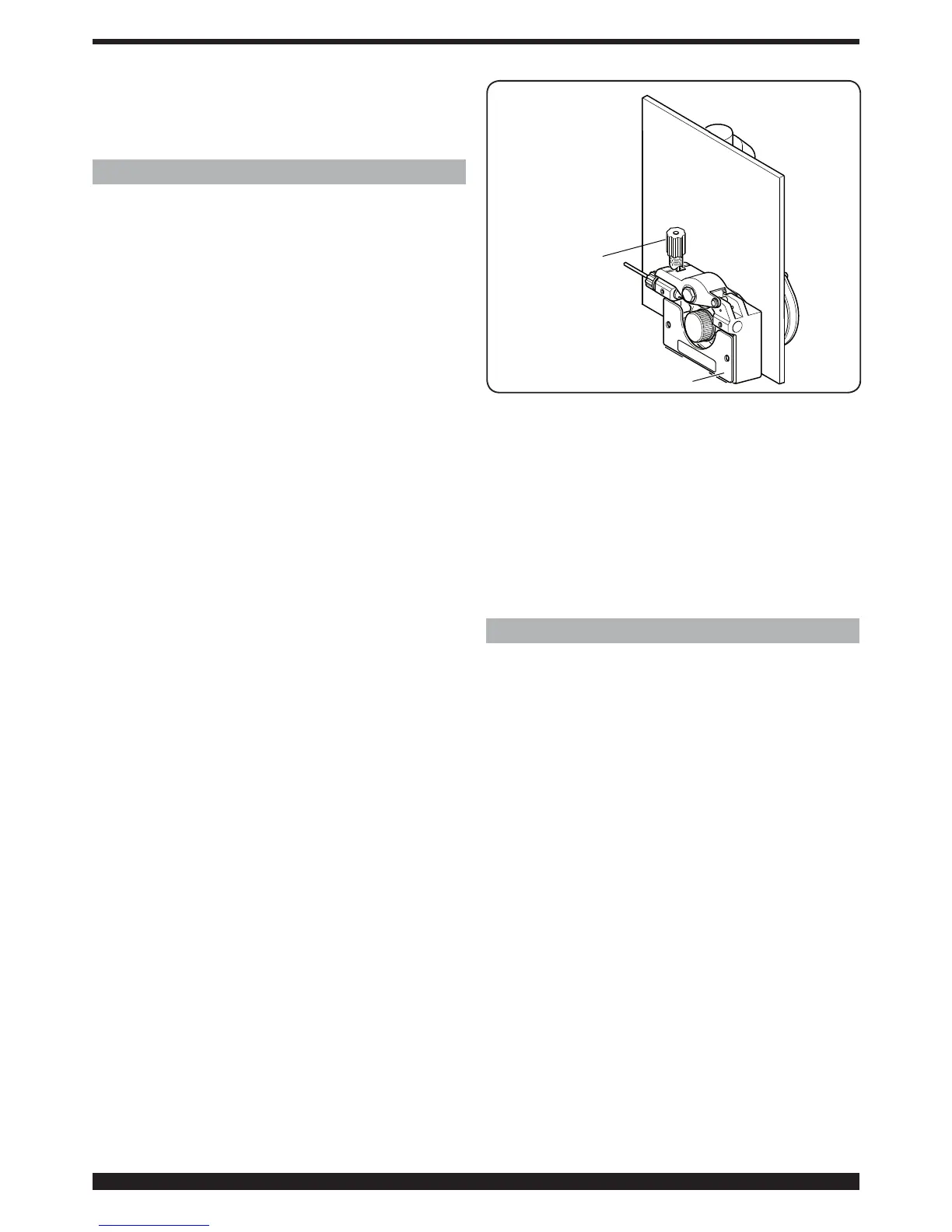

Para averiguar que la ranura de los rodillos corresponda
al diámetro del hilo utilizado, abrir el lateral móvil, quitar la
cubierta CA, desbloquear los rodillos sujeta hilo mediante
la manecilla de regulación de la presión BN, sustituir los
rodillos y volver a montar la cubierta CA (Ver g. 4).
BN
CA
Fig. 4
Montar la bobina del hilo e introducir el hilo en el arrastre
y en la envoltura de la antorcha.
Bloquear los rodillos sujeta hilo con la manecilla BN y
regular la presión.
Encender la máquina.
Regular el gas utilizando la tecla AY y hacer avanzar el
hilo utilizando la tecla AW.
N.B. Si on utilise des ls de 0,6mm de diamètre il est
conseillé de remplacer la gaine de la torche de soudure
avec una gaine de diamètre interne approprié.
Une gaine avec un diamètre interne trop grand n'assure
pas un déroulement correct du l de soudure.
7 SOLDADURA
Soldadura Mig pulsado sinérgico LED AP encendido.
Elegir el numero de PRG en base al diámetro del hilo que
se utilizará, el tipo y la calidad del material y el tipo de
gas, utilizando las instrucciones colocadas en el interior
del lateral móvil.
Regular las funciones presentes en el submenú según
cuanto se indica en el párrafo “Funciones de servicio”.
El ajuste de los parámetros de soldadura se lleva a cabo
con la manecilla AI.
Soldadura Mig sinérgico LED AQ encendido.
Elegir el número de PRG en base al diámetro del hilo que
se utilizará, el tipo y la calidad del material y el tipo de
gas, utilizando las instrucciones colocadas en el interior
del lateral móvil.
Regular las funciones presentes en el submenú según
cuanto se indica en el párrafo “Funciones de servicio”.
Regular la velocidad del hilo y la tensión de soldadura
con la manecilla AI.
Soldadura Mig convencional LED AR encendido.
Elegir el número de PRG en base al diámetro del hilo que
se utilizará, el tipo y la calidad del material y el tipo de
gas, utilizando las instrucciones colocadas en el interior
del lateral móvil.
Regular las funciones presentes en el submenú según
cuanto se indica en el párrafo “Funciones de servicio”.
Regular la velocidad del hilo y la tensión de soldadura
respectivamente con las manecillas AI y AN.
