4 DESCRIPCIÓN DEL TABLERO (Fig. 2)
Tecla de selección AE.
A cada breve presión selecciona el tamaño regulable
con la manecilla AI. Los tamaños seleccionables son
visualizados por los LEDs AA/AB/AC/AD.
LED AA PRG.
Indica que el display AL visualiza el número de programa
programado.
LED AB Espesor.
El display AL visualiza el espesor aconsejado en base a
la corriente y a la velocidad programadas. Activo solo en
los procesos MIG sinérgicos.
LED AC Velocidad del hilo.
Indica que el display AL visualiza la velocidad del hilo en
soldadura. Activo solo en los procesos MIG.
LED AD Corriente.
Indica que el display AL visualiza una corriente de
soldadura. Durante la soldadura muestra siempre la
corriente medida; con la máquina parada, si AG está en
OFF, muestra la corriente preprogramada.
LED AF Posición globular.
No es seleccionable. Activo en el procedimiento MIG
sinérgico. El encendido señala que el par de valores
elegidos para la soldadura podrían generar arcos
inestables y con salpicaduras.
LED AG Hold.
No es seleccionable. Señala que los tamaños visualizados
por los displays AL y AM (normalmente Amperios y
Voltios) son los utilizados en la última soldadura realizada.
Se activa al nal de cada soldadura.
LED AH Tensión.
En todos los procesos de soldadura indica que el display
AM visualiza la tensión reprogramada o, en combinación
con el LED AG la última tensión medida.
Manecilla AI.
Se regulan los siguientes tamaños: Corriente de soldadura
A, velocidad del hilo (( ), espesor (( ), número de
programa PRG. En las funciones de servicio selecciona
las siglas: TRG, SP, HSA, CrA, PrF, PoF, Acc, bb, L, Dp,
PPF, Ito, Fac. En los programas MIG sinérgicos regulando
una magnitud, también las demás en consecuencia se
modican. Todas estas magnitudes vienen visualizadas
por el display AL.
Manecilla AN.
Se regulan los siguientes tamaños:
B
A
C
F
L
M
N

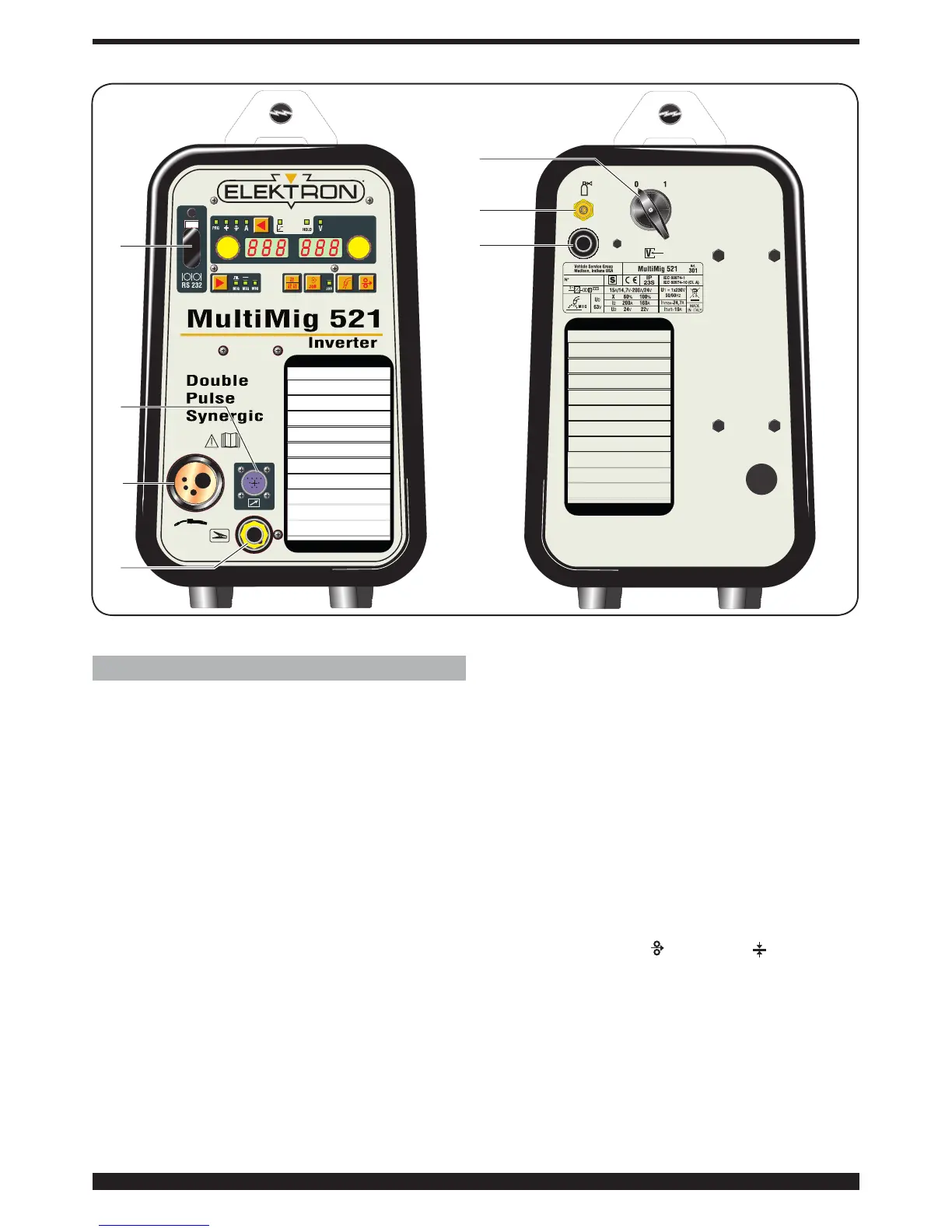

Fig. 1
