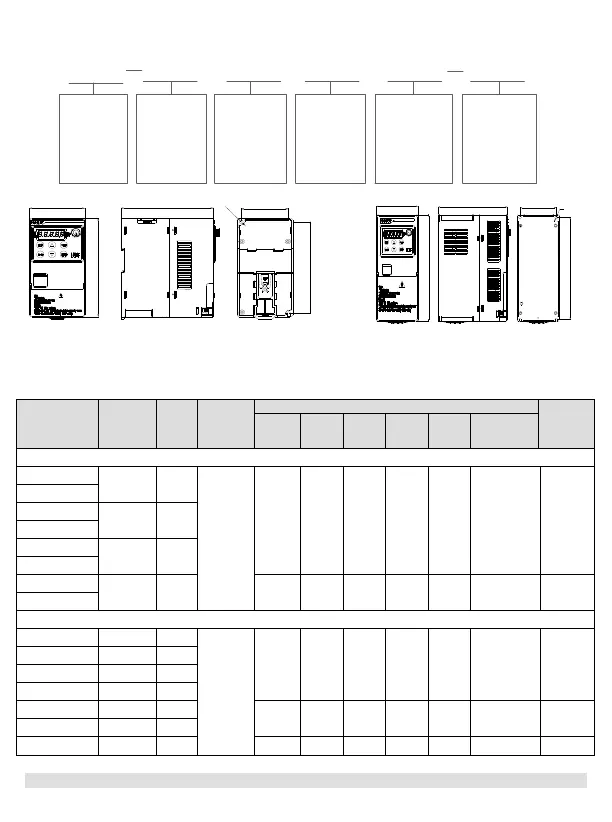

CHINT NVF5-7.5/TS4-B - Installation and Wiring

CHINT NVF5-7.5/TS4-B
8 pages
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
2.Catalog Number DescriptionProduct ModelsDimensions and Weights
Applicable
Motor Power
(kW)
T: Universal
Model
Number of
Inverter Input
Phases
D: Single
Phase
S: Three
Phases
Input Voltage
Rating
2230V
4380V~ 440V
Brake Unit
B: Standard
Embedded
Blank: No
Embedded
NVF5 0.4 T D 2 B
Product
Model
/
W
H
D
H1
W1
d
W
H
D
W1
H1
d
NVF5-0.4/TD2~NVF5-2.2/TD2NVF5-0.4/TD2-B~ NVF5-3.7/TS4-BNVF5-7.5/TS4-B
NVF5-2.2/TD2-B and NVF5-0.4/TS4-B~NVF5-2.2/TS4-B product appearance and installation
product appearance and installation dimension diagram dimension diagram
Figure 2-1 Figure 2-2
3.Installation and Wiring
3.1 Power Terminal Description
Catalog No.
Adaptive
Motor
kW
Output
Current
A
Unit (mm)
Weight
kg
W
H
D
W1
H1
Mounting
Hole
d
Single Phase AC 230V
NVF5-0.4/TD2
0.4
2.5
75
148
125.2
64
137.5
Φ5.3
1.2
NVF5-0.4/TD2-B
NVF5-0.75/TD2
0.75
5
NVF5-0.75/TD2-B
NVF5-1.5/TD2
1.5
7.5
NVF5-1.5/TD2-B
NVF5-2.2/TD2
2.2
10
75
148
146.7
64
137.5
Φ5.3
1.25
NVF5-2.2/TD2-B
Three Phase AC 380V~440V
NVF5-0.4/TS4-B
0.4
1.5
75
148
125.2
64
137.5
Φ5.3
1.03
NVF5-0.75/TS4-B
0.75
2.7
NVF5-1.5/TS4-B
1.5
4.2
NVF5-2.2/TS4-B
2.2
5.8
NVF5-3.7/TS4-B
3.7
10.5
89.5
206
149.2
78.5
196.8
Φ5.5
1.79
NVF5-5.5/TS4-B
5.5
13
NVF5-7.5/TS4-B
7.5
17
118
216
163.4
105
205
Φ6
2.78
