IT
23

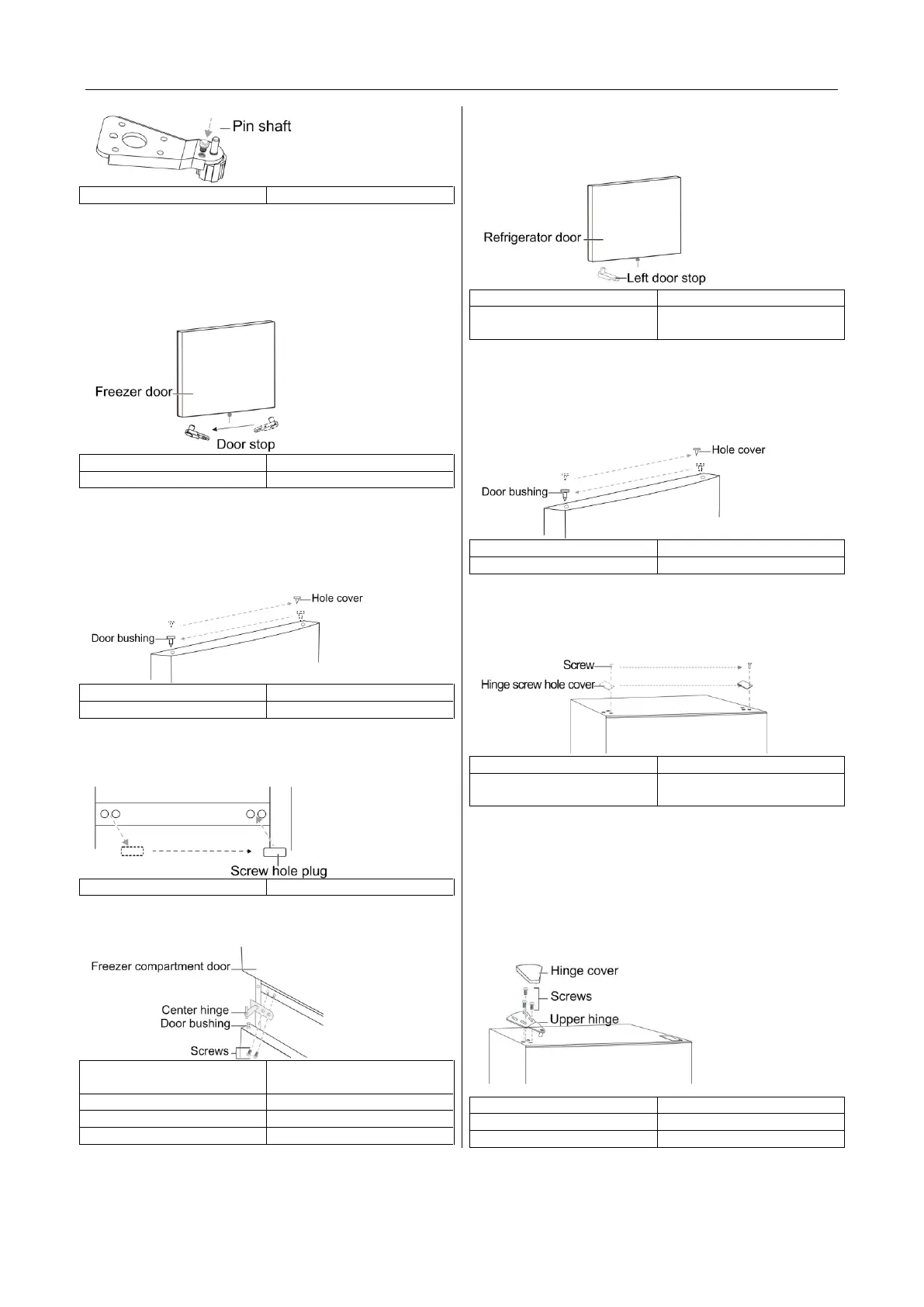

Pin shaft
Barra del perno
9. Installare la cerniera inferiore sul lato sinistro del
mobile.
10. Rimuovere la vite che assicura il fermo dello sportello
dal lato in basso a destra dello sportello del vano
congelatore, quindi rimuovere il fermo e installarlo sul lato
in basso a sinistra.
Freezer Door
Sportello del congelatore
Door Stop
Fermo dello sportello
11. Installare lo sportello del vano congelatore.
12. Spostare la boccola dello sportello dal lato in alto a
destra dello sportello del congelatore al lato in alto a
sinistra dello stesso. A questo punto, spostare il coperchio
del foro sinistro sul lato destro.
Door bushing
Boccola dello sportello
Hole Cover
Coperchio del foro
13. Rimuovere il tappo del foro della vite della cerniera
centrale sul lato sinistro del mobile, quindi installare i fori
delle viti sul lato destro del mobile stesso.
Screw hole plug
Tappo del foro della vite
14. Installare la cerniera centrale a sinistra utilizzando le
due viti rimosse precedentemente.
Freezer compartment door
Sportello del vano
congelatore
Centre hinge
Cerniera centrale
Door bushing
Boccola dello sportello
Screws
Viti
15. Prendere il fermo dello sportello sinistro dalla borsa
degli accessori, e installarlo sul lato in basso a sinistra
dello sportello del frigorifero.
Refrigerator door
Sportello del frigorifero
Left door stop
Fermo dello sportello
sinistro
16. Installare lo sportello del vano frigorifero.
17. Spostare la boccola dello sportello dal lato in alto a
destra dello sportello del frigorifero al lato in alto a sinistra
dello stesso. A questo punto, spostare il coperchio del foro
sinistro sul lato destro.
Door bushing
Boccola dello sportello
Hole cover
Coperchio del foro
18. Rimuovere la vite che assicura il coperchio del foro
della vite della cerniera dal lato in alto a sinistra del mobile,
rimuovere il coperchio e quindi assicurare lo stesso al lato
in alto a destra del mobile.
Screw
Vite
Hinge screw hole cover
Coperchio del foro della
vite della cerniera
19. Assicurare la cerniera superiore al lato in alto a
sinistra del mobile utilizzando le tre viti rimosse
precedentemente. Prima di serrare le viti della cerniera
superiore, verificare che la parte superiore dello sportello
sia in piano con il mobile e che la guarnizione in gomma
assicuri una buona tenuta.
20. Installare la protezione sopra la cerniera sul lato in alto
a sinistra del mobile.
Hinge cover
Protezione della cerniera
Screw
Vite
Upper hinge
Cerniera superiore
