10

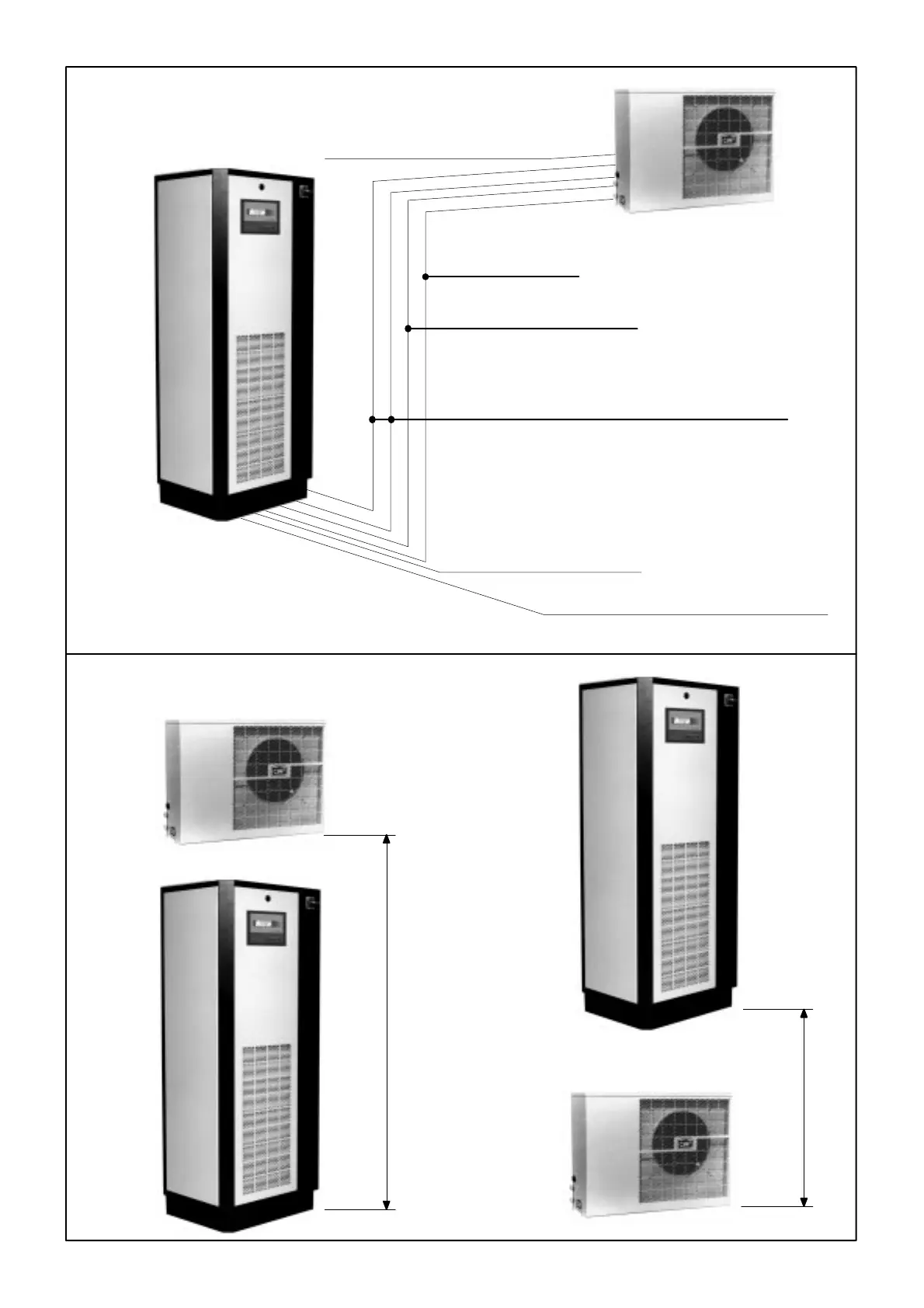

Figure 1 : principe d’installation
Figure 2 : dénivelé maxi unité intétieure - unité extérieure
Alimentation électrique
TRI 400 V - 50 Hz + N + T
Tuyauterie liquide
Tuyauterie aspiration (isolé)
Liaison électrique entre unité intérieure et extérieure
(ordre de marche + report défaut unité extérieure)
Commande à distance
+ synthèse défauts
Alimentation électrique
TRI 400 V - 50 Hz + N + T
Nota : pour toutes les liaisons électriques se reporter au
schéma électrique joint avec l’unité intérieure et extérieure.
– Liaison électrique hors fourniture CIAT
– Tuyauterie frigorifique en option
Hauteur maxi 6 m
Hauteur maxi 3 m
Figure 1 : installation principle
Figure 2 : refrigerant connection height
Electrical supply
3 ph - 400 V - 50 Hz + N + earth
Liquid piping
Insulated suction pipe
Electrical connection between ext. and int. modules
(running order + ext. module fault carrying forward)
Remote control
+ fault synthesis
Electrical supply
3 ph - 400 V - 50 Hz + N + earth
Max. height 6 m
Max. height 3 m
