4
1 Caractéristiques Fonctionnement
1 Characteristics Operation

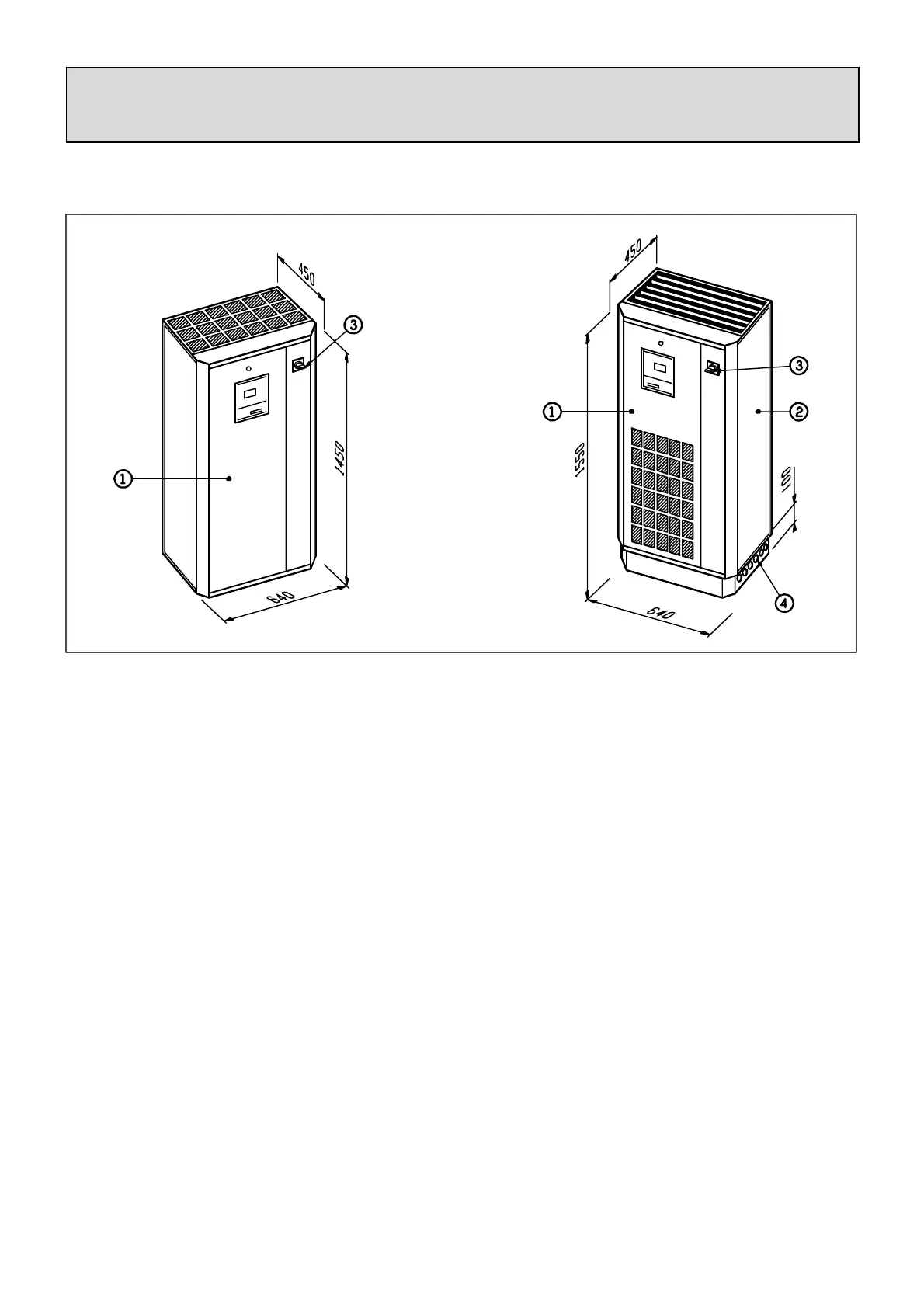

Vue générale
Unité intérieure
General view
Internal section
Montage SI Montage SD
SI assembly SD assembly
1 - Panneau d’accès : filtre, coffret électrique, ventilateur,
accessoires frigorifiques (modèle DDA), vanne eau glacée
(modèle EG), humidificateur (option).
2 - Panneau d’accès latéral : ventilateur, humidificateur
(option), batterie électrique (option), raccordement frigorifique
(modèle DDA), raccordement hydraulique (modèle EG).
3 - Interrupteur général, automate de commande et régulation
en température et hygrométrie (en option).
4 - Zone de passage des câbles électriques, liaisons frigorifi-
ques ou hydrauliques et évacuation des condensats.
Unité extérieure (modèle DDA)
Se reporter à la notice contenue dans l’unité extérieure.
Filtre
Type : F2.
Dimensions : 350 x 685 x 47 code CIAT 2207667.
Caractéristiques
– Efficacité : R29 - 1 G3.
– Surface filtrante : 0.48m
2
(2 fois la surface frontale).
– Débit nominal 2 600 m
3
/h.
– Perte de charge initiale : 70 Pa.
– Classement au feu : M1.
– Marquage média : R29 - 1.
Perte de charge filtre propre
1 - Access panel : filter, electrical control box, fan, refrigeration
circuit accessories (DDA type), chilled water valve (EG type),
humidifier (optional).
2 - Lateral access panel : fan, humidifier (optional), electric
heater (optional), refrigeration circuit connection (DDA type),
hydraulic connection (EG type).
3 - Power switch, temperature and relative humidity automatic
control (optional).
4 - Passageway for electrical cables, hydraulic and refrigera-
tion circuit connections and evacuation of condensates.
External section (DDA type)
Refer to brochure enclosed with external section.
Filter
Type : F2.
Dimensions : 350 x 685 x 47 /CIAT product code 2 207 667.
Characteristics
– Efficiency : R29 - 1G3.
– Filtering area : 0.48 m
2
(2 x frontal speed).
– Nominal flow : 2 600 m
3
/h.
– Initial pressure drop : 70 Pa.
– Fire classification : M1.
– Media marking : R29 - 1.
Pressure drop with clean filter
Débit
Flow
(m
3
/h)
1000 1200 1400 1600 1800 2000 2200 2400 2500
P (Pa) 15 20 25 30 35 42 50 58 66
