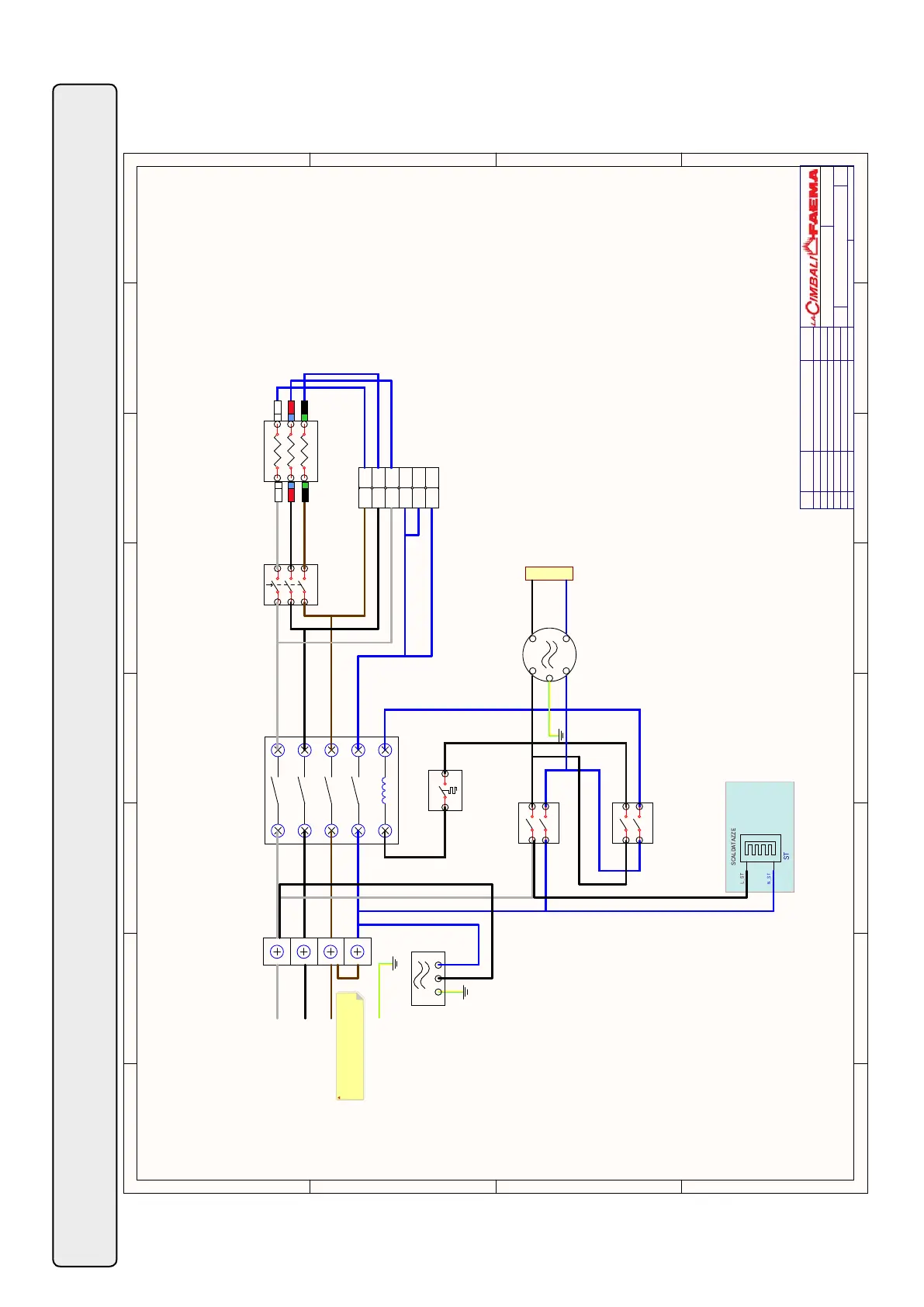

M27_E98 SCHEMA FUNZIONALE
M27_E98_potenza_triangolo.SchDoc
3 414/12/2018
1A3
Title
Size Design File Name Rev
Date: Sheet: of
Rev. Date Description From
Rev. History
Code
1
2
3
4
MoG
Tl
TC
T
S
R
GND
TELERUTTORE
INTERRUTTORE GENERALE
IG
IP
INTERRUTTORE POTENZA
t °C
PR
GND L N
Fi1
CT
CAMBIATENSIONE
PRESSOSTATO
MORSETTIERA GENERALE
FILTRO MONOFASE
T
S
R
N
T1-T1_CT
S1-S1_CT
R1-R1_CT
N1-N2-N3
N1-N2
N3
N1
N2
T_CT
S_CT
R_CT
T1
S1
R1
TERMOSTATO
T2
S2
R2
ST
SCALDATAZZE
L_ST
N_ST
(536213000 - OPZ.)
N1_C
N2_C
N3_C
N1_C
N2_C
N3_C
RC
RESISTENZA CALDAIA
POWER CPU
L_CPU
N_CPU
L2
N4
U1
U3
G
Fi2
INSERIRE UN PONTICELLO TRA
LA POSIZIONE 1 E LA POSIZIONE 2
DELLA MORSETTIERA GENERALE
Schema elettrico - Wiring diagram - Schema electrique - Elektrischer Schaltplan - Esquema electrico - Esquéma electrico
