Cimbali E98UP - Page 27

23
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
D D C C B B A A
M27_E98 SCHEMA FUNZIONALE
M27_E98_potenza_stella.SchDoc
2 414/12/2018
1A3
Title Size Design File Name Rev
Date: Sheet: of
Rev. Date Description From
Rev. History
Code
Tl
RC
TC
S
N
GND
TELERUTTORE
INTERRUTTORE GENERALE
IG
IP
INTERRUTTORE POTENZA
t °C
PR
GND L N
Fi1
CT
CAMBIATENSIONE
POWER CPU
RESISTENZA CALDAIA
PRESSOSTATO
MORSETTIERA GENERALE
FILTRO MONOFASE
S
N
L_CPU
N_CPU
N1-N2-N3
N1-N2
N3
N1 N2
TERMOSTATO
S2
ST
SCALDATAZZE
L_ST N_ST
1 2 3 4
MoG
T R
T R
T1-T1_CT S1-S1_CT R1-R1_CT
T_CT S_CT R_CT
T1 S1 R1
T2 R2
N1_C N2_C N3_C
(536213000 - OPZ.)
N1_C N2_C N3_C
L2 N4
U1
U3
G
Fi2

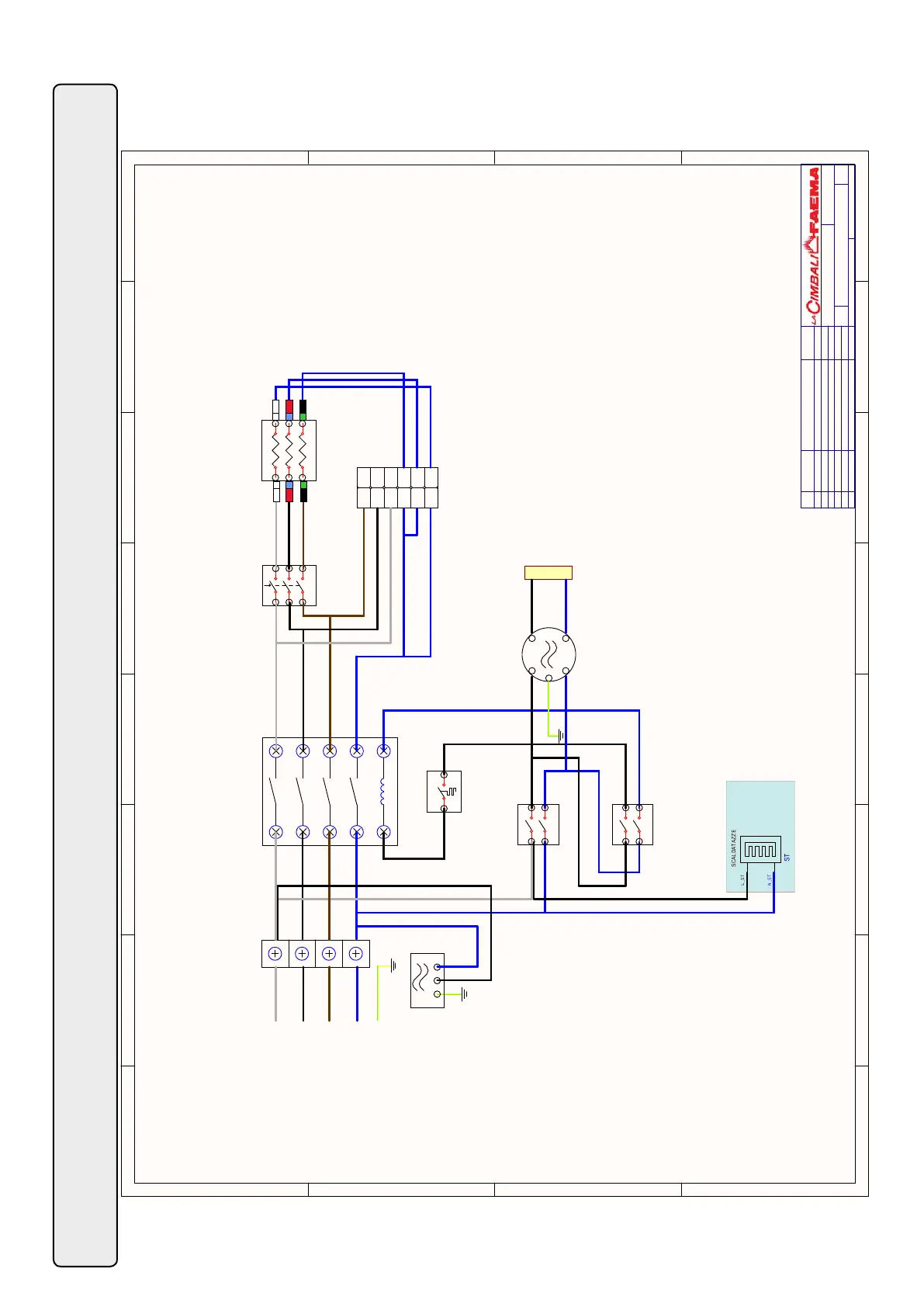

Schema elettrico - Wiring diagram - Schema electrique - Elektrischer Schaltplan - Esquema electrico - Esquéma electrico
