Cisco Codec Pro

16 17

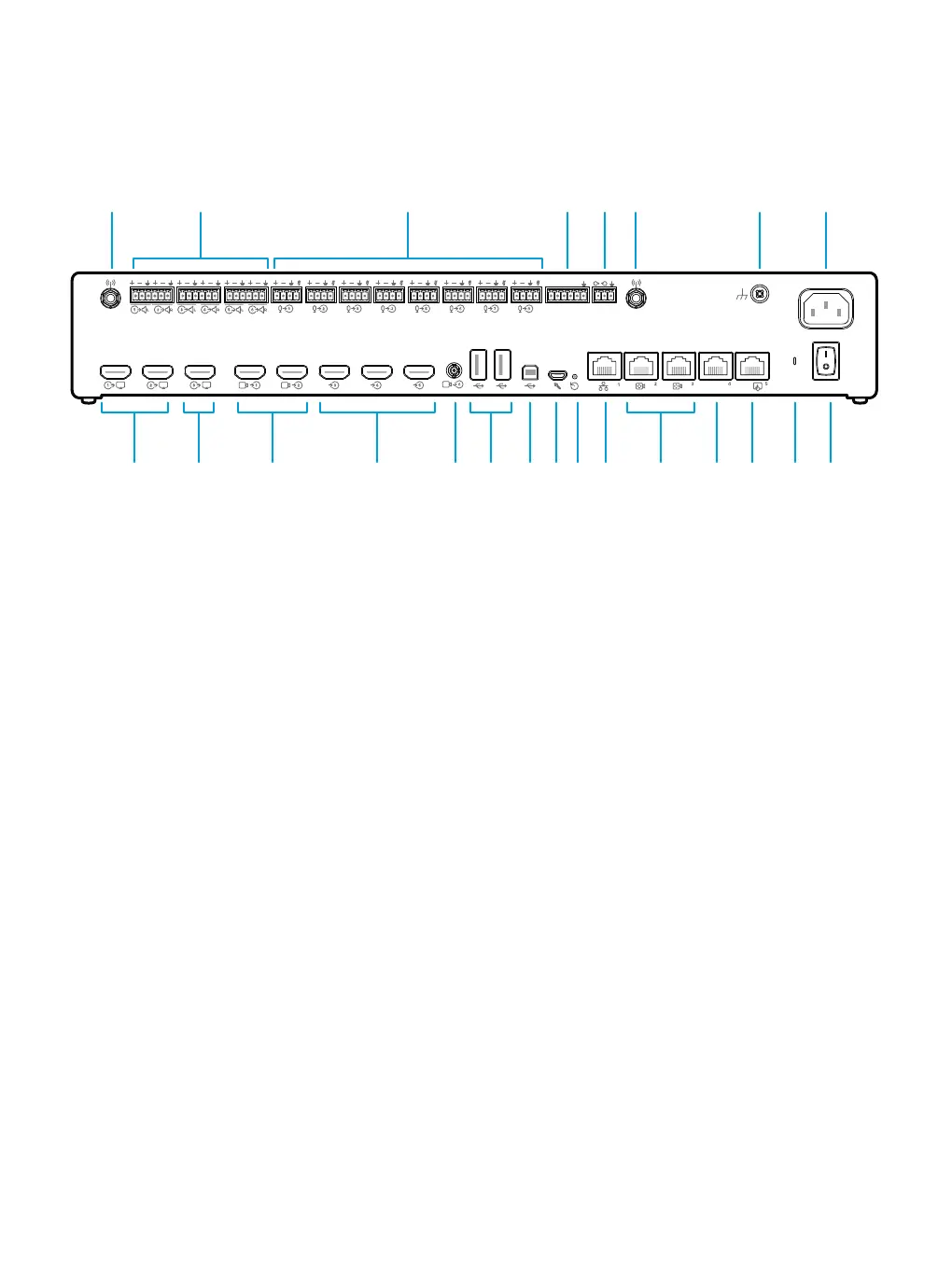

Cisco Codec Pro
A. Antenna connector
Connecteur d'antenne / Conector de antena / Conector de antena / Connettore per antenne / Antennenanschluss / アンテナ コネクタ
B. 6 × Line outputs (Euroblock, 3.5 mm)
Sorties de ligne / Salidas de línea / Saídas de linha / Uscita di linea / Line-Ausgang / 6 × ライン出力（ユーロブロック、3.5 mm）
C. 8 × Microphone/Line inputs (Euroblock, 3.5 mm)
Microphones/entrées de ligne / Entradas de micrófono/línea / Entradas de microfone/linha / Ingresso di linea/microfono /
Mikrofon/Line-Eingang / 8 × マイク/ラ イ ン 入 力（ ユ ー ロ ブ ロ ッ ク 、3.5 mm）
D. GPIO port (Euroblock, 3.5 mm)
Port GPIO / Puerto GPIO / Porta GPIO / Porta GPIO / GPIO-Port / GPIOポ ー ト（ ユ ー ロ ブ ロ ッ ク 、3.5 mm）
E. COM port (Euroblock, 3.5 mm)
Port COM / Puerto COM / Porta COM / Porta COM / COM-Port (Euroblock, 3,5 mm) / COM ポ ー ト（ ユ ー ロ ブ ロ ッ ク 、3.5 mm）
F. Antenna connector
Connecteur d'antenne / Conector de antena / Conector de antena / Connettore per antenne / Antennenanschluss / アンテナ コネクタ
G. Ground (Protective earth)
Câble de mise à la terre (de protection) / Toma de tierra (protección) / Terra (terra de proteção) / Messa a terra (PE, Protective
Earth) / Erdung (Schutzleiter) / 接 地（ 保 護 ア ース ）
H. Main power input (1.3 - 0.6 A, 100-240 V ac, 50/60 Hz)
Source d'alimentation principale / Entrada de alimentación principal / Entrada de alimentação / Ingresso alimentazione principale /
Hauptspannungsversorgung / 主電源入力（1.3 ～ 0.6 A、100 ～ 240 VAC、50/60 Hz）
I. 2 × HDMI outputs with audio and video (Connector 1-2), 4Kp60
Sorties HDMI avec audio et vidéo (Connecteur 1-2) / Salidas HDMI con audio y vídeo (Conector 1-2) / Saídas HDMI com áudio e
vídeo (Conector 1-2) / Uscita HDMI con audio e video (Connettore 1-2) / HDMI-Ausgang mit Audio und Video (Ausgangsanschluss
1-2) / 2 × HDMI 出 力 （ オ ー デ ィ オ と ビ デ オ ）（ コ ネ ク タ 1 ～ 2）、4Kp60
J. HDMI output with audio and video (Connector 3), 4Kp30
Sortie HDMI avec audio et vidéo (Connecteur 3) / Salida HDMI con audio y vídeo (Conector 3) / Saída HDMI com áudio e vídeo
(Conector 3) / Uscita HDMI con audio e video (Connettore 3) / HDMI-Ausgang mit Audio und Video (Ausgangsanschluss 3) / HDMI
出 力 （ オ ー デ ィ オ と ビ デ オ ）（ コ ネ ク タ 3）、4Kp30
K. 2 × Camera inputs (HDMI, Connector 1-2), 1080p60
Entrées caméra (HDMI, Connecteur 1-2) / Entradas de cámara (HDMI, Conector 1-2) / Entradas de câmara (HDMI, Conector 1-2) /
Ingresso videocamera (HDMI, Connettore 1-2) / Kameraeingang (HDMI, Eingangsanschluss 1-2) /2 × カ メ ラ 入 力（ HDMI、コ ネ ク タ 1
～ 2）、1080p60
+12V 1 2 3 4
PoE
PoE
COM
GPIO
A B C D E F G H
I J K L M N O P Q R S T U V W
