2

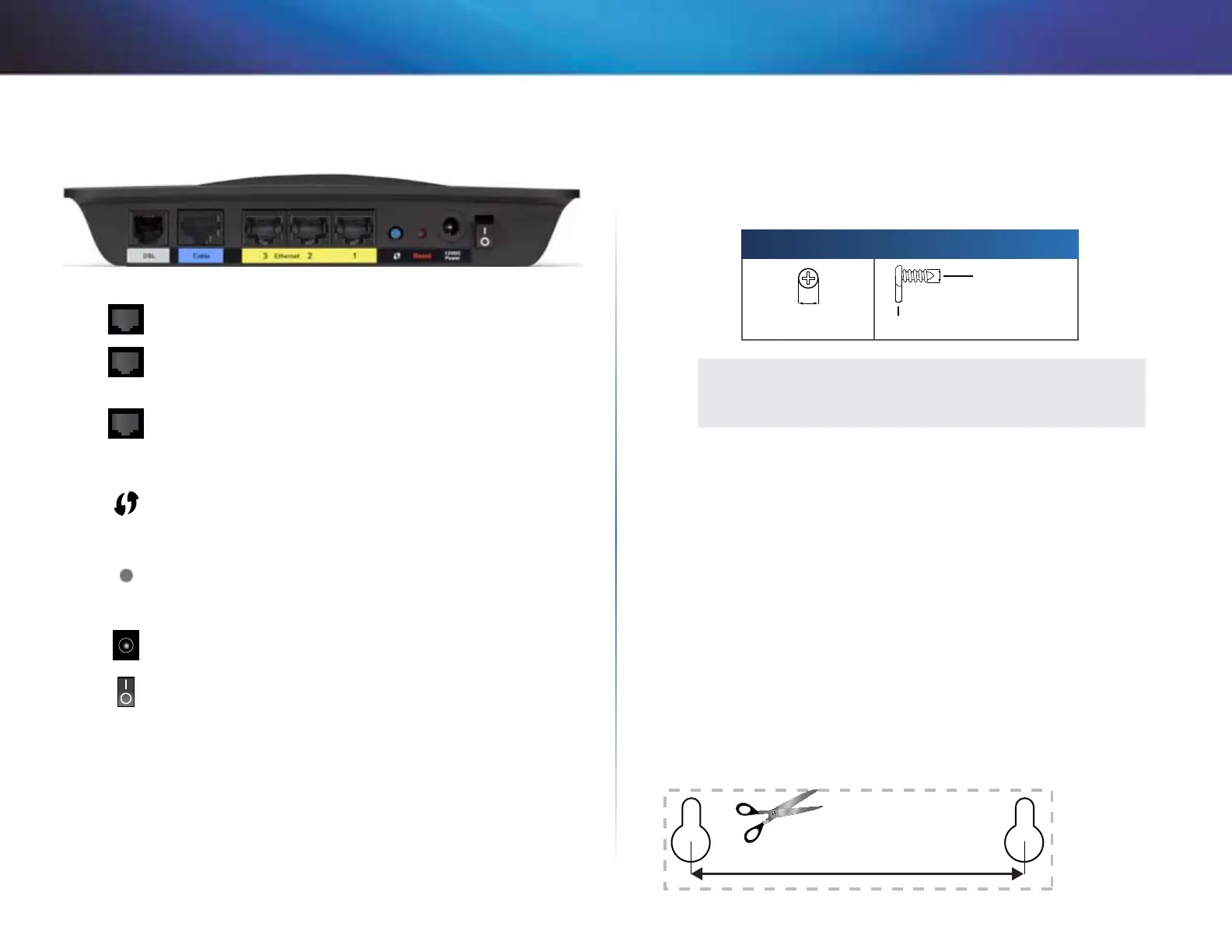

Panoramica del prodotto
Linksys X1000
Retro
DSL—La porta DSL si collega alla linea ADSL.
Cavo—Per utilizzare il modem router con la sola funzione
di router, usare un cavo di rete per collegare questa porta
alla porta LAN/Ethernet di un modem separato.
Ethernet—Utilizzando i cavi Ethernet (denominati anche
cavi di rete), queste porte Ethernet collegano il modem
router ai computer e agli altri dispositivi di rete Ethernet
nella rete cablata in uso.
Pulsante Wi-Fi Protected Setup™—Premere questo
pulsante se si desidera che Wi-Fi Protected Setup™ effettui
la ricerca dei dispositivi wireless che supportano Wi-Fi
Protected Setup™.
Reset (Ripristino)—Questo pulsante consente di ripristinare
le impostazioni predefinite del router. Tenerlo premuto per
circa 5 secondi.
Porta di alimentazione—La porta di alimentazione viene
utilizzata per il collegamento dell’adattatore in dotazione.
Interruttore di alimentazione—Premere l’estremità I per
accendere il router. Premere l'estremità O per spegnere il
router.
Installazione a parete
Sul pannello inferiore del router, sono presenti due slot per il montaggio a
parete. La distanza tra gli slot è di 75,6 mm.
Per l'installazione, sono necessarie due viti.
Attrezzatura consigliata per l'installazione
3-4 mm
7-8 mm 1,5-2 mm
NOTA
Cisco non è responsabile di eventuali danni causati da un’errata
installazione a parete.
Attenersi alle istruzioni riportate di seguito:
1.
Individuare il punto in cui installare il router. Accertarsi che la parete
scelta sia uniforme, liscia, solida e priva di umidità. Controllare, inoltre,
che la presa elettrica sia vicina.
2.
Praticare due fori nella parete. Accertarsi che la distanza tra i fori sia di
75,6mm.
3.
Inserire una vite in ogni foro, lasciando fuoriuscire la testa della vite di 3
mm .
4.
Allineare gli slot del router per il montaggio a parete con le due viti.
5.
Posizionare gli slot sopra le viti e far scorrere il router verso il basso
affinché le viti si inseriscano saldamente negli slot.
Schema dell’installazione a parete
Stampare questa pagina impostando le dimensioni al 100%. Ritagliare
lungo la linea tratteggiata e appoggiarla sulla parete per individuare l’esatta
distanza da lasciare tra i due fori.
75,6 mm
