Switches no administrados para montaje en rack de Cisco 5
Conexión de los dispositivos
de red

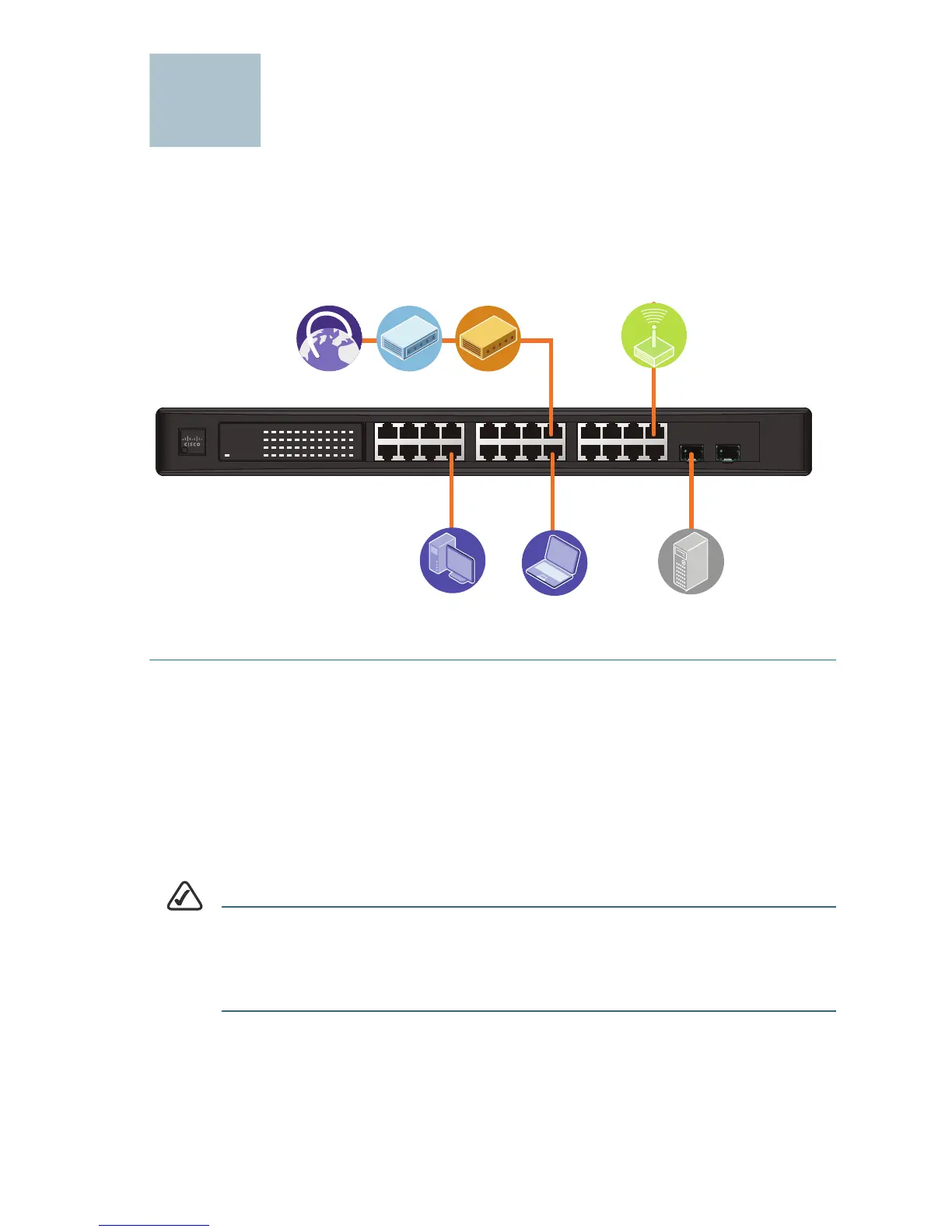

El diagrama de aplicación es un ejemplo de una configuración de red
típica.
Para conectar el switches no administrados para montaje en rack a la red:
PASO 1 Conecte el cable Ethernet al puerto Ethernet de un equipo,
impresora, red de almacenamiento u otro dispositivo de red.
PASO 2 Conecte el otro extremo del cable de red Ethernet a uno de los
puertos Ethernet numerados del switches no administrados para
montaje en rack.
El indicador luminoso del puerto se enciende si el dispositivo
conectado está activo.
NOTA Si el vínculo ascendente de un conmutador no administrado y en
cascada a otro se traslada de un puerto a otro, es posible que la
operación de red completa demore hasta 1 minuto en
reanudarse. Se trata de un comportamiento normal y esperado.
PASO 3 Repita el Paso 1 y el Paso 2 para cada dispositivo que quiera
conectar al switches no administrados para montaje en rack.
123 4 5678 9101112
13 14 15 16 17 18 19 20 21 22 23 24
miniGBIC1
(Shared with 12) (Shared with 24)
miniGBIC2
Cisco Small Busine ss
SR2024
24-Por t
10/100/ 1000 Swit ch
123456789101112 /
miniGBIC1
Link/Act
Gigabit
Link/Act
Gigabit
SYSTEM
13 14 15 16 17 18 19 20 21 22 23 24 /
miniGBIC2
193803
