Commutateurs non gérés Cisco montables en rack 3

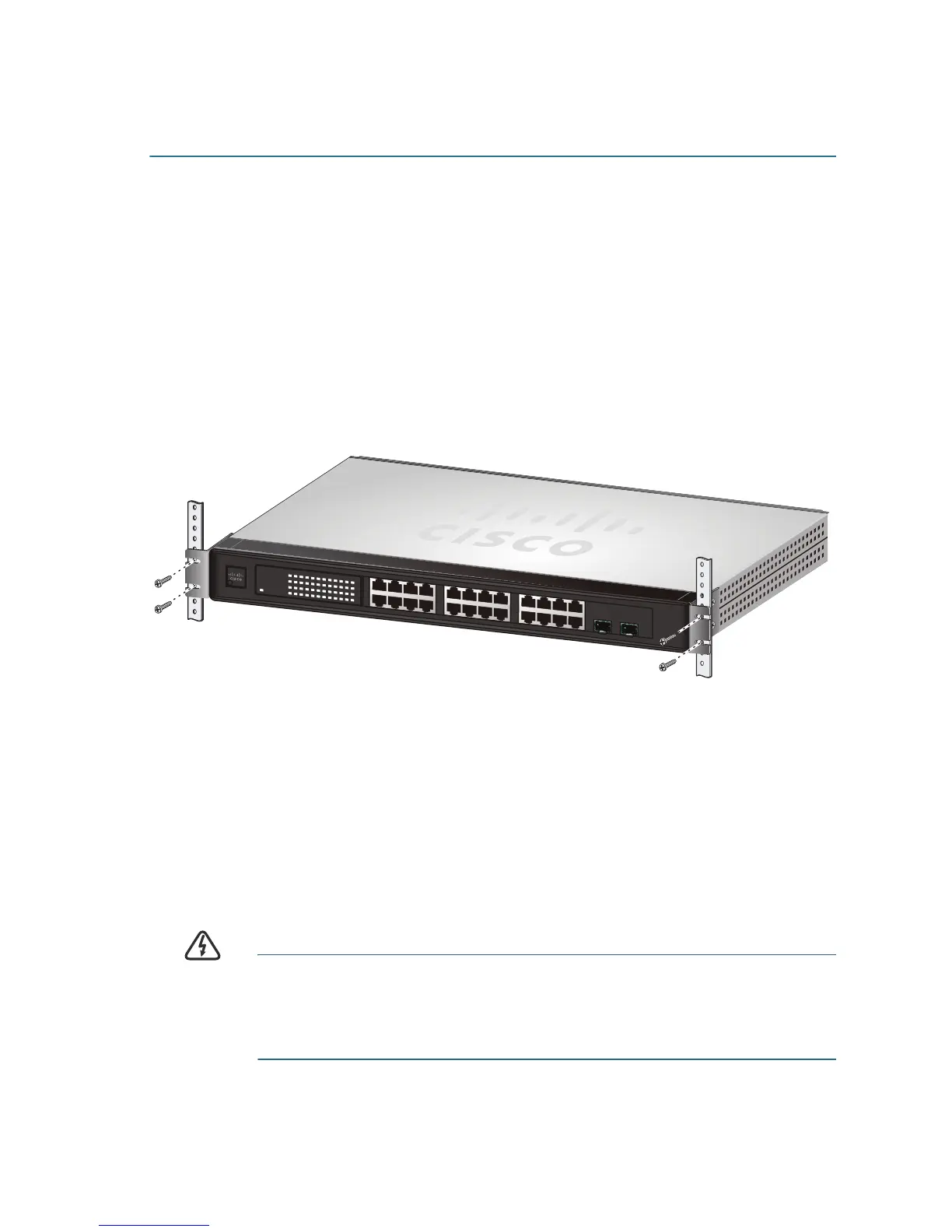

Montage en rack
Pour monter le commutateur en rack dans une armoire rack standard de
19 pouces, procédez comme suit.
ÉTAPE 1 Placez le commutateur sur une surface dure et plane en orientant
le panneau avant vers vous.
ÉTAPE 2 Fixez un support de montage en rack à l’un des côtés du
commutateur à l’aide des vis fournies et resserrez-les fermement.
Renouvelez cette étape pour fixer l’autre support sur le côté
opposé du commutateur.
ÉTAPE 3 Après avoir fixé les supports au commutateur, utilisez les vis
appropriées pour fixer fermement ces supports dans une armoire
rack standard de 19 pouces.
Montage mural
Vous pouvez fixer un Commutateur non géré SF 100-16, SF 100-24,
SG 100-16 ou SG 102-24 Cisco montable en rack au mur.
Avant de procéder au montage mural du commutateur non géré montable
en rack, repérez les deux vis murales (incluses). Nous vous recommandons
d’utiliser des vis d’une épaisseur de tête minimale de 4 mm et d’un
diamètre de tige d’au moins 1,5 mm.
AVERTISSEMENT Tout montage non conforme peut endommager l’appareil
ou entraîner des blessures. Cisco ne peut en aucun cas
être tenu responsable de tout dommage découlant d’un
montage mural non conforme.
1234 5678 9101112
13 14 15 16 17 18 19 20 21 22 23 24
miniGBIC1
(Share
d with 12) (Shared with 24)
miniGBIC2
Cisco Small Business
SR2024
24-Port
10/100/1000 Switch
1 2 3 4 5 6 7 8 9 10 11 12 /
miniGBIC1
Link/Act
Gigabit
Link/Act
Gigabit
SYSTEM
13 14 15 16 17 18 19 20 21 22 23 24 /
miniGBIC2
193086
