Switch Cisco per montaggio in rack non gestito 5
Collegamento di dispositivi di
rete

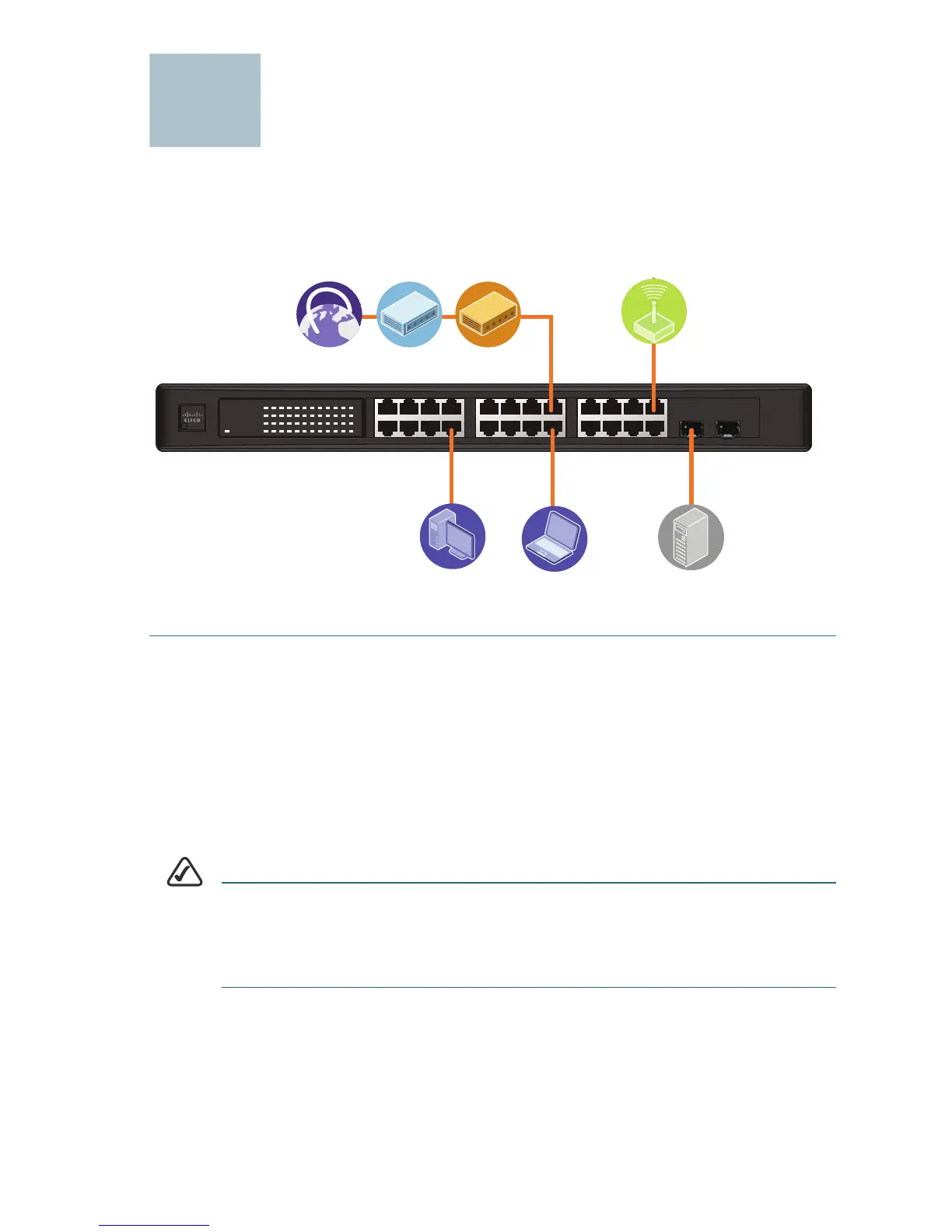

La figura rappresenta un esempio della tipica configurazione di rete.
Per collegare lo switch per montaggio in rack non gestito alla rete:
PASSAGGIO1 Collegare un cavo Ethernet alla porta Ethernet di un computer,
di una stampante, di un sistema di memorizzazione di rete
oppure di un altro dispositivo di rete.
PASSAGGIO2 Collegare l'altra estremità del cavo di rete Ethernet a una delle
porte Ethernet numerate dello switch per montaggio in rack
non gestito.
Il LED della porta si accende se il dispositivo connesso è attivo.
NOTA Se il collegamento da uno switch non gestito e a cascata a un
altro viene spostato da una porta a un'altra, per riattivare il
funzionamento completo della rete dura circa un minuto. Si tratta
di un'operazione normale e prevista.
PASSAGGIO3 Ripetere il Passaggio 1 e il Passaggio 2 per ogni dispositivo
che si desidera collegare allo switch per montaggio in rack
non gestito.
