Commutateurs non gérés Cisco montables en rack 5
Connexion des appareils de
réseautique

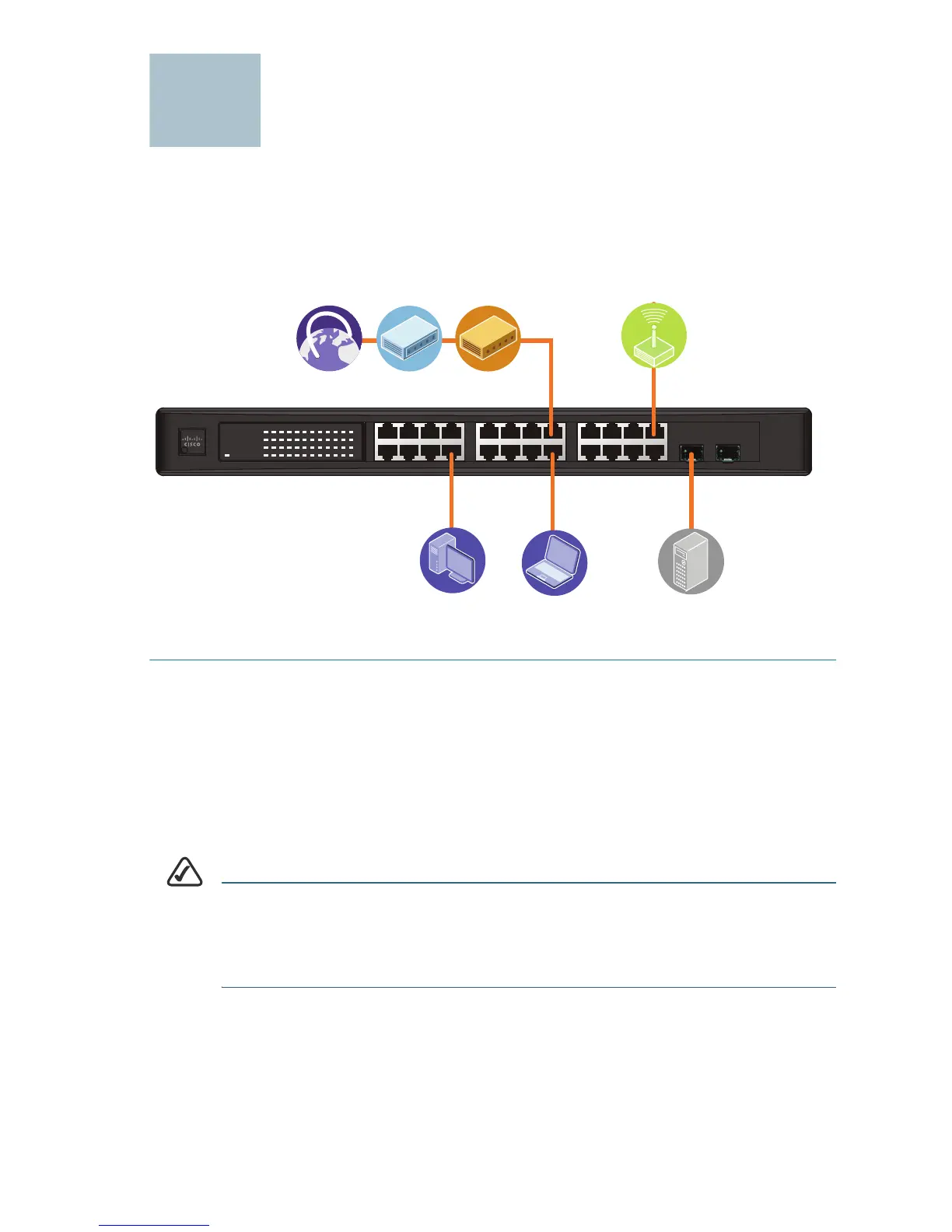

Le diagramme d’application est un exemple d’une configuration réseau
type.
Pour connecter le commutateur non géré montable en rack au réseau :
ÉTAPE 1 Branchez le câble Ethernet au port Ethernet d’un ordinateur, d’une
imprimante, d’un stockage réseau ou de tout autre appareil de
réseautique.
ÉTAPE 2 Branchez l’autre extrémité du câble Ethernet à l’un des ports
Ethernet du commutateur non géré montable en rack.
La LED du port s’allume lorsque l’appareil connecté est activé.
REMARQUE Si la liaison montante entre un commutateur en cascade non
géré et un autre commutateur est déplacée d’un port vers un
autre, la reprise du fonctionnement du réseau complet peut
prendre jusqu’à une minute. Ce comportement est normal.
ÉTAPE 3 Renouvelez l’Étape 1 et l’Étape 2 pour chaque appareil que vous
voulez relier au commutateur non géré montable en rack.
123 4 5678 9101112
13 14 15 16 17 18 19 20 21 22 23 24
miniGBIC1
(Shared with 12) (Shared with 24)
miniGBIC2
Cisco Small Busine ss
SR2024
24-Por t
10/100/ 1000 Swit ch
123456789101112 /
miniGBIC1
Link/Act
Gigabit
Link/Act
Gigabit
SYSTEM
13 14 15 16 17 18 19 20 21 22 23 24 /
miniGBIC2
193803
