Cisco Webex Room Kit Plus User Manual

1110
Quad Camera tilt angle: 0°
Angle d’inclinaison: 0° / Ángulo de inclinación: 0° / Ângulo de
inclinação: 0° / Angolo di inclinazione: 0° / Neigungswinke: 0°
Height (H)
Hauteur, Altura, Altura, Altezza, Höhe
Tilt angle ( )
Angle d’inclinaison, Ángulo de inclinación, Ângulo de
inclinação, Angolo di inclinazione, Neigungswinkel
105 — 125 cm / 42 — 49 " 0°
125 — 145 cm / 49 — 57 " 5°
145 — 175 cm / 57 — 69 " 10°
175 — 205 cm / 69 — 81 " 15°
Measure the mounting height (H) of the Quad Camera. Find the tilt angle ( ) in the
table. Adjust the tilt angle of the camera as described on the next page.

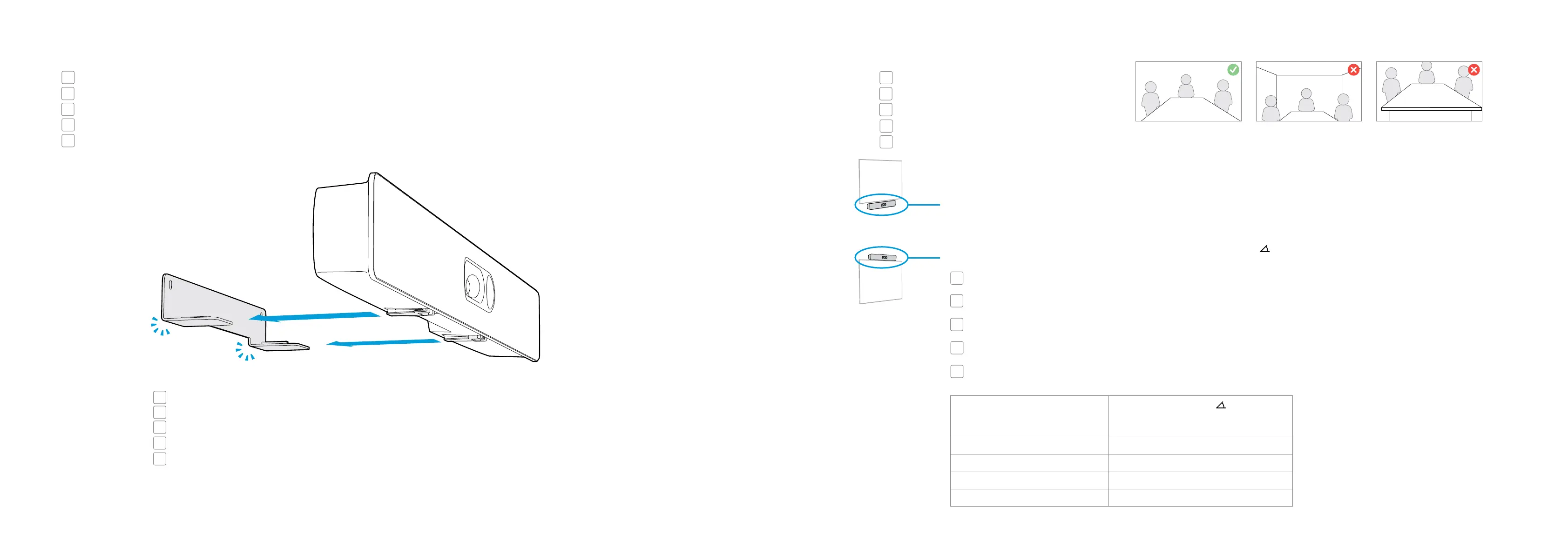

Attach the Quad Camera to the bracket
3
FR
ES
PT
IT
DE
Attachez la Quad Camera au support
Fije la Quad Camera al soporte
Fixe a Quad Camera ao suporte
Fissare la Quad Camera alla staffa
Befestigen der Quad Camera an der Halterung
La caméra est en place lorsque vous entendez un clic.
La cámara está asegurada al oír el clic.
A câmara está encaixada quando ouve um clique.
La videocamera è ben fissata quando si sente un clic.
Die Kamera ist gesichert, wenn Sie ein Klicken hören.
FR
ES
PT
IT
DE
The camera is secured when you hear a click.
Decide the tilt angle for the Quad Camera
4
FR
ES
PT
IT
DE
Déterminez l'angle d'inclinaison de la Quad Camera
Decida el ángulo de inclinación de la Quad Camera
Determine o ângulo de inclinação da Quad Camera
Decidere l'angolo di inclinazione della Quad Camera
Wählen des Neigungswinkels für die Quad Camera
Mesurez la hauteur de montage (H) de la Quad Camera. Localisez l'angle d'inclinaison dans le tableau. Ajustez
l'angle d'inclinaison de la caméra comme décrit sur la page suivante.
Mida la altura de montaje (H) de la Quad Camera. Busque el ángulo de inclinación en la tabla. Ajuste el ángulo de
inclinación de la cámara como se describe en la página siguiente.
Meça a altura (A) de montagem da Quad Camera. Localize o ângulo de inclinação na tabela. Ajuste o ângulo de
inclinação da câmara conforme descrito na página seguinte.
Misurare l'altezza di montaggio (H) della Quad Camera. Individuare l'angolo di inclinazione nella tabella. Regolare
l'angolo di inclinazione della videocamera come descritto nella pagina successiva.
Messen Sie die Montagehöhe (H) der Quad Camera. Ermitteln Sie den Neigungswinkel in der Tabelle. Passen Sie
den Neigungswinkel der Kamera wie auf der nächsten Seite beschrieben an.
FR
ES
PT
IT
DE

Cisco Webex Room Kit Plus Specifications

General

Megapixel	15.1 MP
Camera type	Quad camera
Sensor type	CMOS
Digital zoom	5 x
White balance	Auto
Optical sensor size	1/1.7 \
Vertical field of view	51.5 °
Horizontal field of view	83 °
Number of camera presets	4
F-number (relative aperture)	2
Horizontal field of view (tele)	50 °
HD type	-
Maximum frame rate	60 fps
Maximum video resolution	5120 x 2880 pixels
Product color	Grey, White
Line-in	Yes
USB 2.0 ports quantity	1
Cable lock slot type	Kensington
Ethernet LAN data rates	10, 100, 1000 Mbit/s
Storage temperature (T-T)	-20 - 60 °C
Operating temperature (T-T)	0 - 35 °C
Operating relative humidity (H-H)	10 - 90 %
DC input voltage	12 V
Power source type	DC
Power consumption (max)	70 W
Power consumption (typical)	20 W

Weight and Dimensions

Depth	103 mm
Width	950 mm
Height	120 mm
Weight	4800 g
