—21—
Verwenden Sie ein serielles Schnittstellenkabel mit der unten gezeigten
Pinbelegung.
]
VORSICHT
Trennen Sie das Netzteil stets vom Drucker, bevor Sie den Drucker an eine
Powered USB-Schnittstelle anschließen. Andernfalls könnte der Host-PC
beschädigt werden. Informationen zur Installation einer Powered USB-
Schnittstelle erhalten Sie von Ihrem Citizen-Systemhändler.
Überprüfen Sie vor dem Anschließen des Powered USB-Kabelsteckers, ob er
korrekt ausgerichtet ist. Schieben Sie den Stecker geradlinig ein, damit sich seine
Kontaktstifte nicht verbiegen. Der Stecker muss so weit eingeschoben werden, dass
er hörbar einrastet.
Fassen Sie das Kabel beim Abziehen stets direkt am Stecker an.
Achten Sie darauf, dass das USB-Schnittstellenkabel nicht an die Geldlade-
Kickout-Buchse angeschlossen wird.
Wenn Sie mehrere Drucker per USB an einen einzelnen Computer anschließen
möchten, müssen Sie eine USB-Schnittstelle mit anderer Seriennummer verwenden.
Halten Sie den Stecker des Ethernet-Schnittstellenkabels beim Einstecken und
Abziehen senkrecht und gerade. Verkanten des Steckers kann zu Anschlussfehlern
führen.
VORSICHT
Verlegen Sie das Schnittstellenkabel so, dass niemand darauftritt.

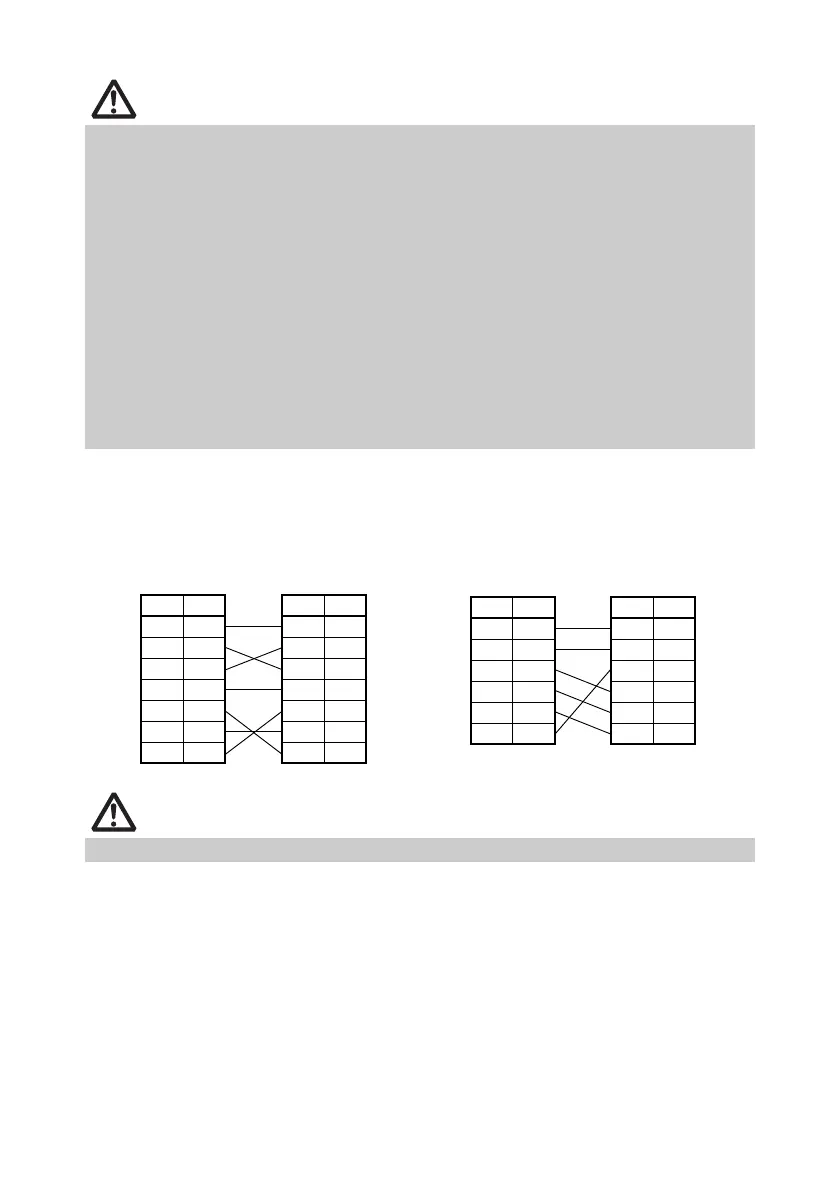

25-Pin – 25-Pin-Kabel
PC Drucker
Signal
Pin Pin
Signal
RXD 2 2 TXD
TXD 3 3 RXD
DTR 4 4 RTS
SG 5 6 DSR
DSR 6 7 SG
CTS 8 20 DTR
9-Pin – 25-Pin-Kabel
PC Drucker
Signal
Pin Pin
Signal
FG 1 1 FG
TXD 2 2 TXD
RXD 3 3 RXD
CTS 5 4 RTS
DSR 6 6 DSR
SG 7 7 SG
DTR 20 20 DTR
