—31—

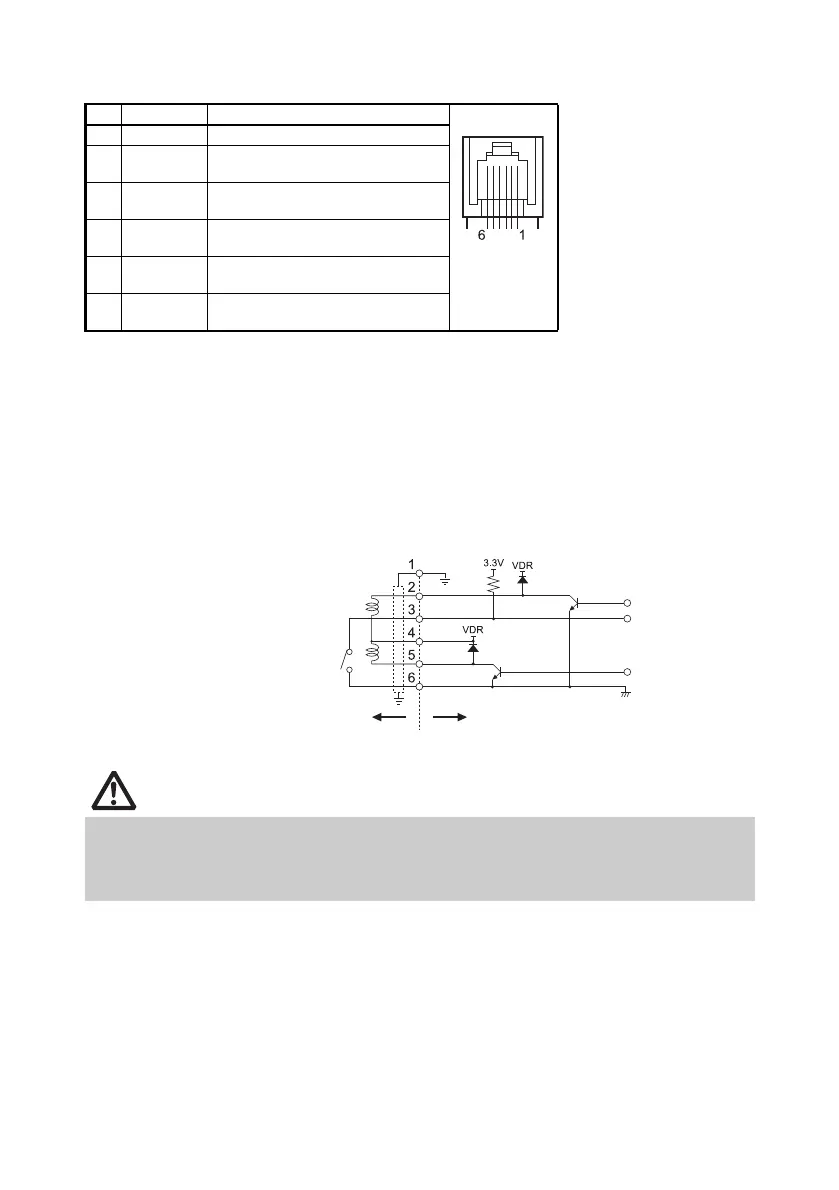

(1) Configuración de contactos del conector
(2) Características eléctricas
1) Tensión de activación: 24 V CC
2) Corriente de activación: 1 A máx. aprox. (no más de 510 ms.)
3) Señal DRSW: Niveles de señales: “L” = 0 a 0,8 V, “H” = 2 a 3,3 V
(3) Señal DRSW
El estado de la señal DRSW puede ser probado con el comando DLE+EOT,
GS+a o GS+r o en el contacto 34 del puerto de interfaz paralelo.
(4) Circuito de activación
Nº Señal Función
1 FG Tierra del chasis Conector utilizado:
TM5RJ3-66 (Hirose) o
equivalente
Conector aplicable:
TM3P-66P (Hirose) o
equivalente
2 DRAWER1 Señal de activación del cajón
portamonedas 1
3 DRSW Entrada del interruptor del cajón
portamonedas
4 VDR Alimentación de activación del
cajón portamonedas
5 DRAWER2 Señal de activación del cajón
portamonedas 2
6 GND Puesta a tierra de señales (puesta a
tierra común en circuitos)
Los cajones portamonedas 1 y 2 no se pueden al mismo tiempo.
El solenoide que se utilice para el cajón portamonedas debe ser de 24 o más.
La corriente eléctrica no debe ser de más de 1 A. Una corriente excesiva podría
dañar o quemar los circuitos.
Conector del cajón portamonedas
Interruptor de apertura/cierre
del cajón portamonedas
Blindado
Cajón portamonedas Impresora
