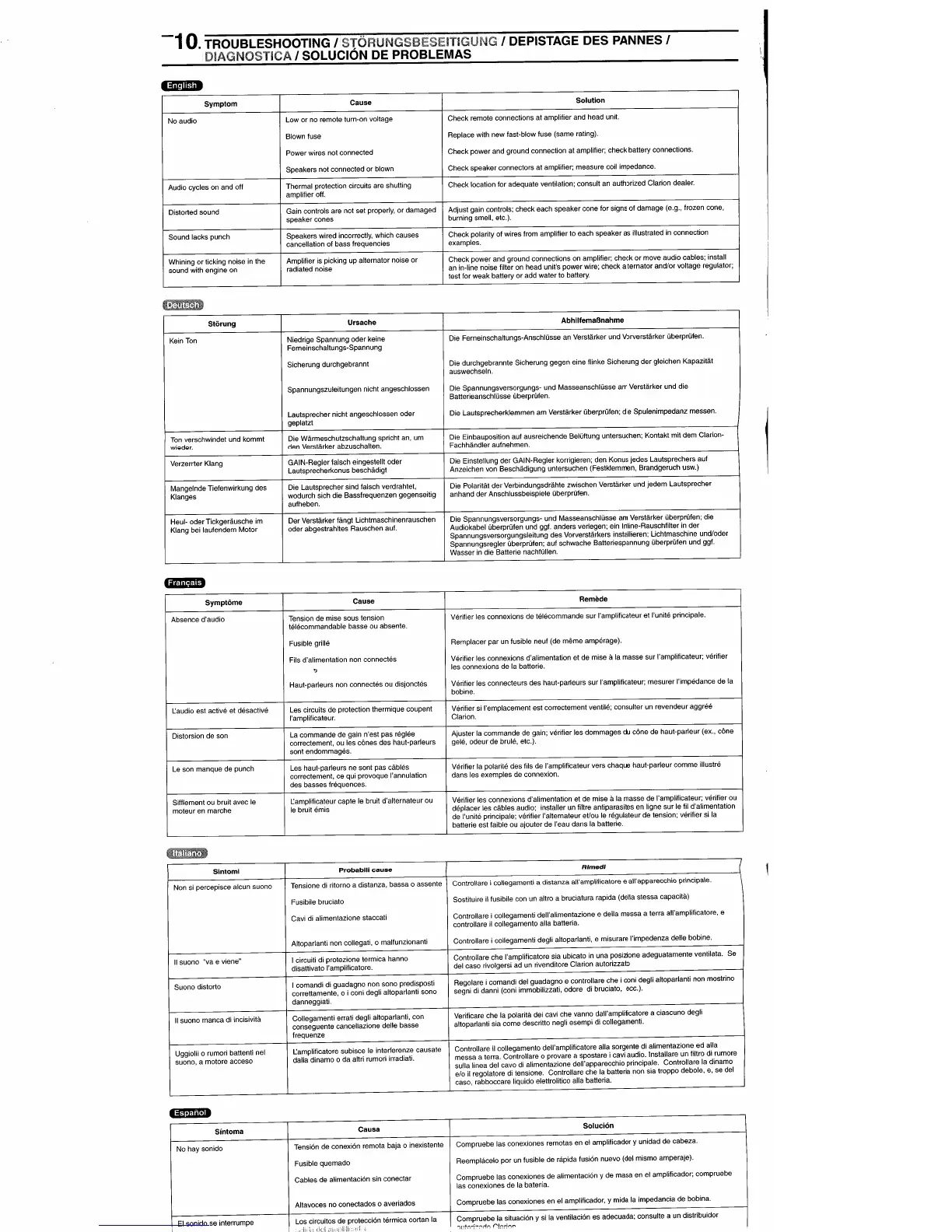

-10.
TROUBLESHOOTING ISTORUNGSBESEITiGUNG I DEPISTAGE DES PANNES I
DIAGNOSTICA I SOLUCION DE PROBLEMAS
Symptom Cause Solution
No audio
Low
or
no remote turn-on voltage Check remote connections at amplifier and head unit.
Blown fuse Replace with
new
fast-blow fuse (same rating).
Power
wires not connected
Check
power
and ground connection at amplifier;
check
battery connections.
Speakers not connected
or
blown Check speaker connectors at arnplifier; rneasure coil impedance.
Audio cycles on and
oil
Thermal protection circuits are shutting Check location for adequate ventilation; consult an authorized Clarion dealer.
amplifier oil.
Distorted sound Gain controls are not set properly,
or
darnaged Adjust gain controls; check each speaker cone for signs
of
damage
(e.g., frozen cone,
speaker cones burning smell, etc.).
Sound lacks punch
Speakers wired incorrectly, which causes
Check polarity of wires from amplifier to each
speaker
as
illustrated in connection
cancellation of bass frequencies examples.
Whining
or
ticking noise in
the
Amplifier is picking up alternator noise
or
Check power and ground connections on amplifier;
check
or
move audio cables; install
sound with engine on radiated noise an in-line noise filter on
head
unit's power wire; check alternator and/or voltage regulator;
test for
weak
battery
or
add water to battery.
Storung Ursache AbhilfemaBnahme
Kein Ton
Niedrige Spannung
oder
keine
Die Ferneinschaltungs-AnschlOsse an Verstarker und Vorverstarker OberprOfen.
Ferneinschaltungs-Spannung
Sicherung durchgebrannt
Die durchgebrannte Sicherung gegen eine flinke Sicherung
der
gleichen Kapazitat
auswechseln.
Spannungszuleitungen nicht angeschlossen Die Spannungsversorgungs- und MasseanschlOsse am Verstarker und die
BatterieanschlOsse OberprOfen.
Lautsprecher nicht angeschlossen
oder
Die Lautsprecherklemmen am Verstarker OberprOfen; die Spulenimpedanz messen.
geplatzt
Ton verschwindet und kommt Die Warmeschutzschaltung spricht an, um Die Einbauposition auf ausreichende BelOftung untersuchen; Kontakt mit dem Clarion-
wieder. den Verstarker abzuschalten.
Fachhandler aufnehmen.
Verzerrter Klang GAIN-Regier falsch eingestellt oder Die Einstellung
der
GAIN-Regier korrigieren;
den
Konus jedes Lautsprechers auf
Lautsprecherkonus beschadigt
Anzeichen von Beschiidigung untersuchen (Festklemmen, Brandgeruch usw.)
Mangelnde Tiefenwirkung
des
Die Lautsprecher sind falsch verdrahtet, Die Polaritat
der
Verbindungsdrahte zwischen Verstarker und jedem Lautsprecher
Klanges wodurch sich die Bassfrequenzen gegenseitig anhand
der
Anschlussbeispiele OberprOfen.
aufheben.
Heul- oder Tickgerausche im Der Verstarker fangt Lichtmaschinenrauschen
Die Spannungsversorgungs- und MasseanschlOsse
am
Verstarker OberprOfen; die
Klang bei laufendem Motor
oder
abgestrahltes Rauschen auf. Audiokabel OberprOfen und ggf. anders verlegen; ein Inline-Rauschfilter in
der
Spannungsversorgungsleitung
des
Vorverstarkers installieren; Lichtmaschine und/oder
Spannungsregler OberprOfen; auf schwache Batteriespannung OberprOfen und ggf.
Wasser in die Batterie nachfOlien.
·iEh'*i~i
Symptome Cause Remade
Absence d'audio Tension
de
mise sous tension
Verifier les connexions
de
telecommande
sur
I'amplificilteur et I'unite principale.
telecommandable basse ou absente.
Fusible grille
Remplacer
par
un fusible neuf (de
meme
amperage).
Fils d'alimentation non connectes Verifier les connexions d'alimentation et
de
mise a la masse
sur
I'amplificateur; verifier
1>
les connexions de la batterie.
Haut-parleurs non connectes ou disjonctes
Verifier les connecteurs des haut-parleurs
sur
I'amplificateur; mesurer I'impedance
de
la
bobine.
L:audio est active et desactive Les circuits de protection thermique coupent
Verifier si I'emplacement est correctement ventile; consulter un revendeur aggree
I'amplificateur.
Clarion.
Distorsion de son La commande
de
gain n'est pas reglee
Ajuster la commande
de
gain; verifier les
dommages
du cone
de
haut-parleur (ex., cone
correctement, ou les cones des haut-parleurs
gele,
odeur
de
brule, etc.).
sont endommages.
Le son manque
de
punch
Les haut-parleurs ne sont pas cables
Verifier la polarite
des
fils
de
I'amplificateur vers chaque haut-parleur com
me
illustre
correctement, ce qui provoque I'annulation dans les exemples de connexion.
des basses frequences.
Sifflement ou bruit avec
Ie
L:amplificateur capte
Ie
bruit d'alternateur ou Verifier les connexions d'alimentation et
de
mise
a la masse de I'amplificateur; verifier ou
moteur en marche
Ie
bruit emis
deplacer les cables audio; installer un filtre antiparasites
en
ligne sur
Ie
fil d'alimentation
de
I'unite principale; verifier I'alternateur et/ou
Ie
regulateur de tension; verifier si la
batterie est faible ou ajouter
de
I'eau dans la batterie.
Sintomi
Probablli
cause
Rlmedl
Non si percepisce alcun suono
Tensione di ritorno a distanza, bassa
0 assente
Controllare i collegamenti a distanza all'amplificatore e all'apparecchio principale.
\
Fusibile bruciato
Sostituire il fusibile con un altro a bruciatura rapida (della stessa capacita)
Cavi di alimentazione staccati
Controllare i collegamenti dell'alimentazione e della
messa
a terra all'amplificatore, e
controllare
iI
collegamento alia batteria.
Altoparlanti non collegati,
0 malfunzionanti
Controllare i collegamenti degli altoparlanti, e misurare I'impedenza delle bobine.
II
suono "va e viene"
I circuiti di protezione termica hanno
Controllare che I'amplificatore sia ubicato in una posizione adeguatamente ventilata.
Se
disattivato I'amplificatore.
del caso rivolgersi ad un rivenditore Clarion autorizzato
Suono distorto
I comandi
di
guadagno non sono predisposti
Regolare i comandi del guadagno e controllare
che
i coni degli altoparlanti non mostrino
correttamente,
0 i coni degli altoparlanti sono
segni di danni (coni immobilizzati, odore di bruciato, ecc.).
danneggiati.
II
suono manca di incisivita
Collegamenti errati degli altoparlanti, con
Verlficare che la polarita dei cavi che vanno dall'amplificatore a ciascuno degli
conseguente cancellazione delle basse
altoparlanti sia come descritto negli esempi dl collegamenti.
frequenze
Uggiolii
0 rumori battenti nel
L:amplificatore subisce
Ie
interferenze causate
Controllare
II
collegamento dell'amplificatore alia sorgente di alimentazione
ed
alia
suono, a motore acceso
dalla dinamo
0
da
altri rumori irradiati.
messa a terra. Controllare
0 provare a spostare i cavi audio. Installare un filtro di rumore
sulla linea del cavo di alimentazione dell'apparecchio principale. Controllare la dinamo
e/o
iI
regolatore
di
tensione. Controllare che la batteria non sia troppo debole, e, se del
caso, rabboccare Iiquido elettrolitico alia batteria.
Sfntoma
Causa
Solucion
No
hay sonido
Tensi6n de conexi6n remota baja
0 inexistente
Compruebe las conexiones remotas en el amplificador y unidad
de
cabeza.
Fusible quemado
Reemplacelo
por
un fusible de rapida fusi6n nuevo (del mismo amperaje).
Cables de alimentaci6n sin conectar
Compruebe las conexiones de alimentaci6n y
de
masa en el amplificador; compruebe
las conexiones
de
la bateria.
Altavoces no conectados
0 averiados
Compruebe las conexiones en el amplificador, y mida la impedancia
de
bobina.
EI
sonido se interrumpe
Los circuitos
de
protecci6n termica cortan la
Compruebe la situaci6n y si la ventilaci6n es adecuada; consulte a un distribuidor
,:Iil
dcd
;;1il
q-difi(
>-!([,
i
'1t
It(vt~~rln
r!8riol"'
\
"
