Clarion XC6140

21
FRENCH
Connexions Électriques
Votre amplicateur ne peut produire de la puissance s’il n’est pas alimenté de façon
efcace. Clarion recommande l’utilisation de lage d’au moins 4 AWG pour l’alimentation
et les connexions de mise à la masse. Clarion recommande également d’effectuer la mise
à niveau de votre système électrique «Les 3 Indispensables» lorsque tout amplicateur
de grande puissance est installé. Ces améliorations comprennent un nouveau l de
mise à la masse entre le moteur de votre véhicule et la borne négative de la batterie. Un
nouveau l de mise à la masse de la borne négative de la batterie au châssis du véhicule.
Un nouveau câble d’alimentation de la sortie de votre alternateur à la borne positive de la
batterie.
Le raccordement à la masse de l’amplicateur est le plus important en termes de abilité
et d’efcacité du fonctionnement de votre amplicateur. Cette connexion doit être faite à
un point solide et sécurisé sur le châssis du véhicule, ou directement à la batterie. Ne pas
utiliser un boulon de siège ou de ceinture de sécurité comme point de raccordement. La
peinture l’apprêt et/ou l’isolant acoustique devraient être retirés du point de raccordement
choisi et le l doivent être xés avec une vis de xation et de verrouillage.
Précautions de Filage
Lisez toutes les précautions de câblage avant d’effectuer les connexions. Si vous n’êtes
pas sûr et / ou n’avez pas le matériel d’installation nécessaire, contactez votre marchand
agréé Clarion pour effectuer l’installation.
1. Avant de commencer l’installation, assurez-vous que le véhicule n’est pas en marche
et est à la position OFF.
2. Débrancher le câble négatif (-) de la batterie (ou batteries) avant toutes connexions
électriques.
3. Lors des connexions, assurez-vous que chaque connexion est propre et sécurisée.
4. Isoler les connexions avec une gaine thermorétractable, si possible.
5. Un porte-fusible et fusible doivent être installé sur le l provenant de la borne positive
(+) de la batterie. Ce fusible doit être situé le plus près possible de la batterie
pour une protection maximale. Clarion ne recommande pas l’utilisation d’un circuit
disjoncteur comme dispositif de protection.
6. Le calibre du fusible de la batterie doit être égal à la consommation totale de courant
à la capacité maximale de sortie de l’amplicateur (s) reliée à ce l. Ne pas installer le
fusible jusqu’à ce que l’ensemble de l’installation soit achevé.
7. Lors du remplacement de l’amplicateur ou du fusible du câble d’alimentation, utilisez
toujours un ayant le même ampérage. Remplaçer avec un fusible de calibre supérieur
ou un type à retardement peut entraîner de graves dommages à l’amplicateur ou au
véhicule.
8. Lors de la création de trous de passage pour les câbles d’alimentation, câbles
d’interconnexion et les câbles de haut-parleur, utiliser un œillet et une gaine
protectrice de câblage pour éliminer les arêtes vives créées au cours du perçage.
Cela permettra de protéger le câble d’être endommagé et aidera à éviter un court-
circuit.

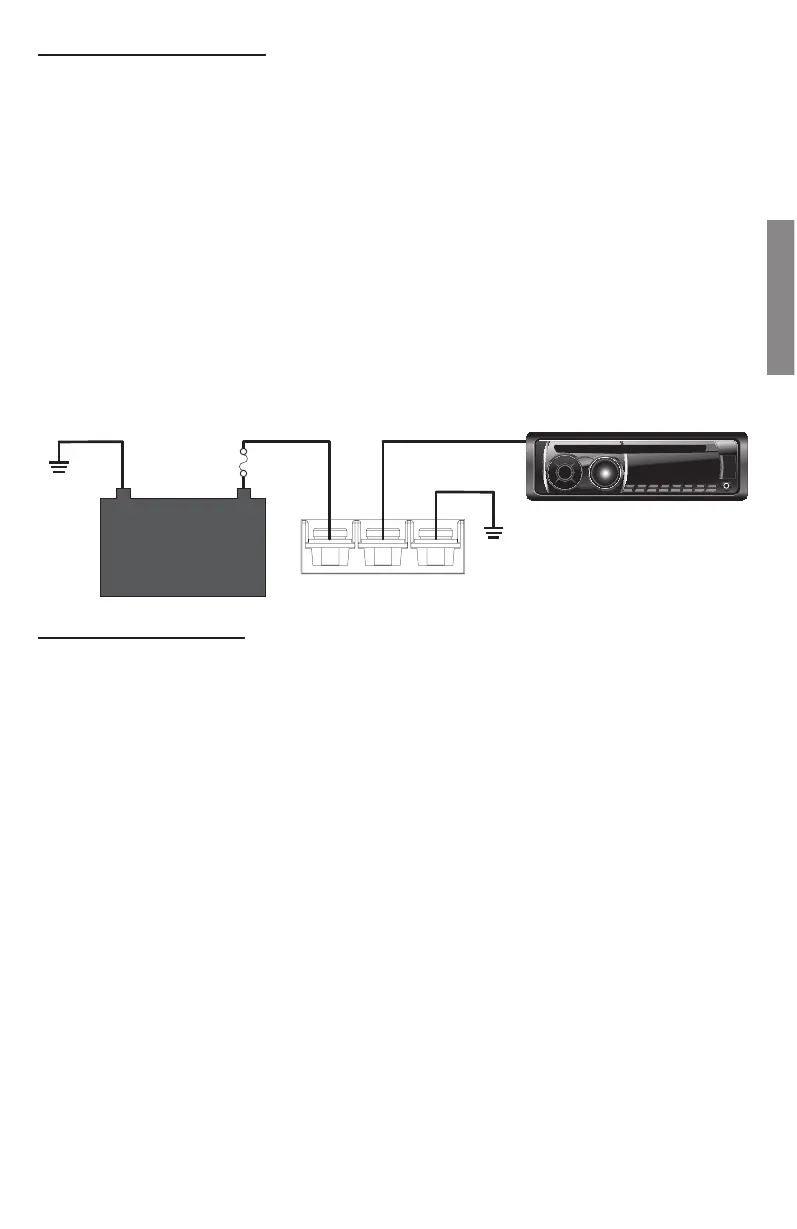

+12V
GND
REM
Battery
+-
Fuse
