NL 34

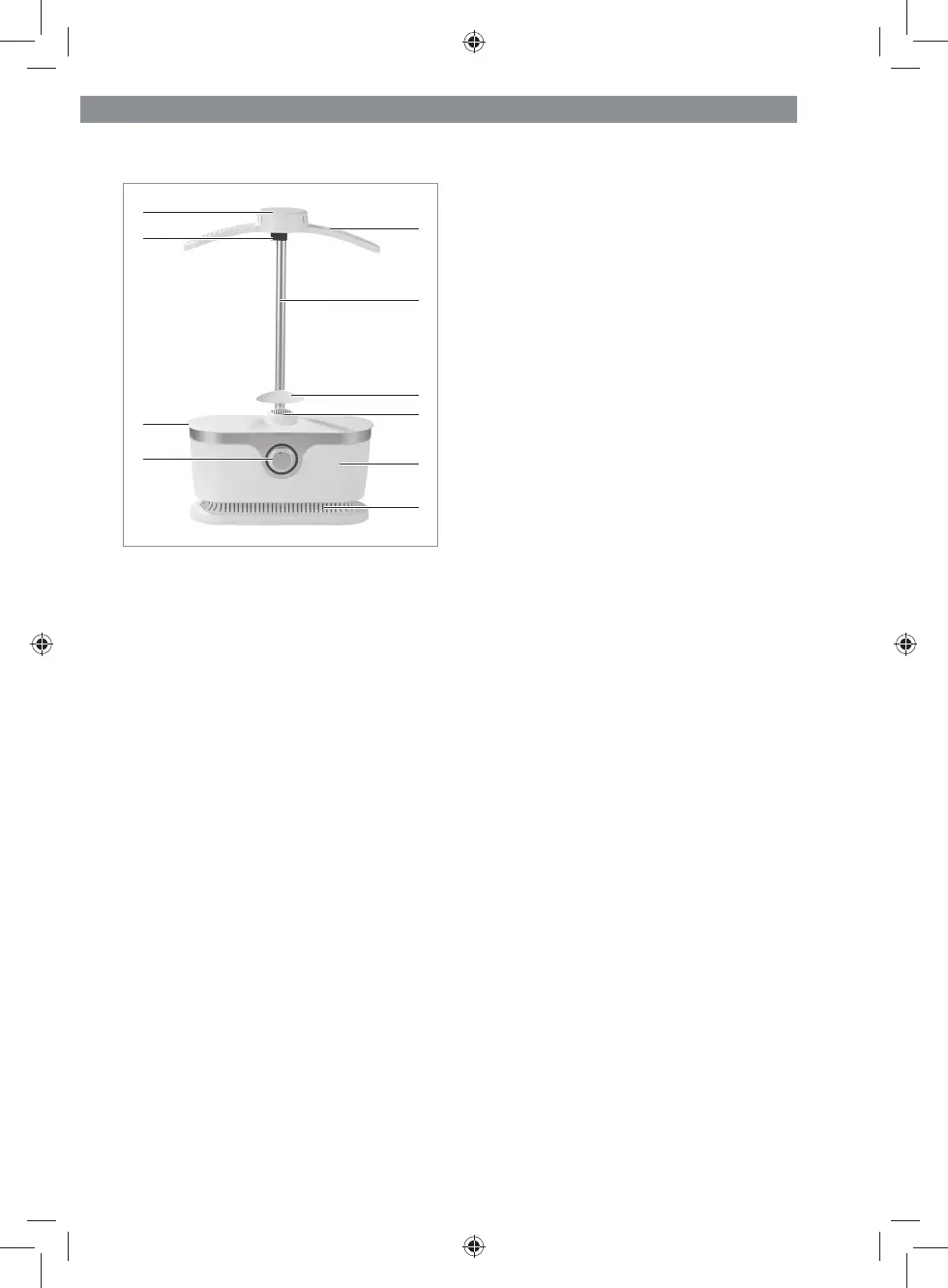

Apparaatoverzicht
1 Beugel
2 Telescoopstang
3 Anti-drupmechanisme (voorgemonteerd
aan de telescoopstang)
4 Ventilator
5 Motorblok
6 Ventilatiesleuven
7 Timer (5 – 30 minuten)
8 Bevestigingsrand
9 Clip (voor het verstellen van de hoogte)
10 Kraagdeel
Montage
1. De telescoopstang (2) in de uitsparing aan de bovenzijde van het motorblok (4)
steken.
2. De kleerhanger (1) op de telescoopstang (2) plaatsen. Daarbij erop letten dat de lichte
kromming van de kleerhanger (1) naar voren wijst. Het anti-drupmechanisme (3) moet
direct boven de ventilator (4) zitten. Hij voorkomt dat eventueel druppelend water in de
ventilator (4) terecht kan komen.
3. De nylon-ballon bevestigen:
– Over de kleerhanger (1) trekken. Daarbij erop letten dat de kant met de gat-lijn naar
voren wijst.
– De bovenste kleine rubberband over het kraagdeel (10) op de kleerhanger (1)
schuiven.
– De onderste grote rubberband over de bevestigingsrand (8) trekken.
De demontage gebeurt in omgekeerde volgorde.
1
2
3
5
6
7
9
8
10
4
